11
Montageanleitung
I
t
I
min
I
t
I
max
1
3
2
V V
V
Anzeigen und Speicher des minimalen und des maximalen
Spitzenwerts
Die aufgezeichneten Spitzenwerte (Mindest- und Höchstwert) werden im
nichtflüchtigen Speicher des Geräts gespeichert und können daher auch
nach einer Unterbrechung der Spannungsversorgung abgerufen werden.
Die Spitzenwerte können mit dem Befehl RES im Programmiermenü zu-
rückgesetzt werden.
Wird der Wert des Stromwandlers geändert, werden die obere und die
untere Alarmschwelle automatisch deaktiviert.

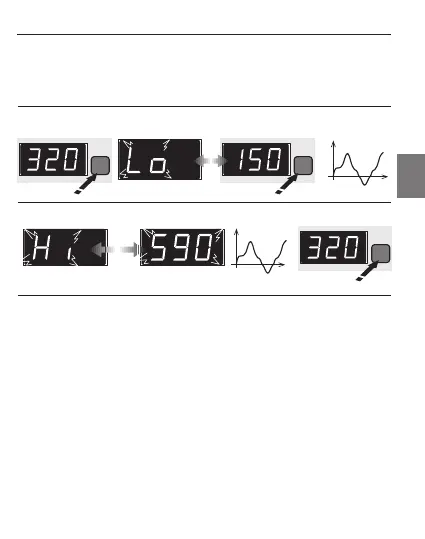

2. Funktionen AMTD-1-R P / AMTD-2-R P / VLMD-R P
1 Wenn man die Taste auf der Bedienfront kurz drückt, werden abwech-
selnd das Kürzel Lo und der gemessene Mindestwert angezeigt.
2 Drückt man die Taste erneut, werden das Kürzel Hi und der gemessene
Höchstwert angezeigt.
3 Die Taste erneut drücken, um zur normalen Anzeige zurückzukehren.
