Instrumentos de digital
Funcionamento mínimo e máximo do relé
Quando a medição exceder o valor limiar, o estado do relé altera-se e o
alarme é disparado após um atraso programável dLY, o qual surge alter-
nadamente no mostrador, com a medição instantânea normal.
ALL [ALarm Low] indica que o limiar mínimo foi excedido
ALH [ALarm High] indica que o limiar máximo foi excedido
Ao premir brevemente o botão, mesmo com o alarme activado, pode
visualizar o valor mínimo e máximo.
O alarme pára quando a medição retorna ao limiar, incluindo o valor da
histerese.
Lógica de alarme
A saída do relé é do tipo contacto aberto. A polaridade do relé pode ser
programada
nO [normalmente Aberto] em condições de repouso, o contacto perma-
nece aberto
nC [normalmente Fechado] em condições de repouso, o contacto per-
manece fechado.

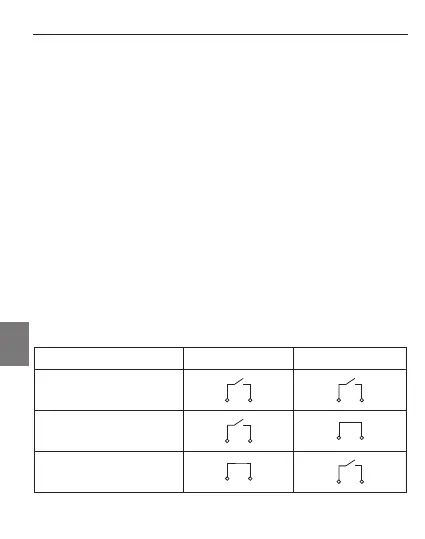

Estado do aparelho Polaridade nO (padrão) Polaridade nC
Não alimentado
Alimentado – Não em alarme
Alimentado – Não em alarme
2. Funções AMTD-1-R P / AMTD-2-R P / VLMD-R P
