Messgeräte mit digitaler Anzeige
Funktionsweise des Minimum-Maximum-Relais
Wenn der Messwert den Schwellwert über- bzw. unterschreitet, ändert
das Relais seinen Zustand und der Alarm wird nach einer programmier-
baren Verzögerung dLY ausgegeben. Auf dem Display erscheint abwech-
selnd mit der Anzeige des normalen Momentanmesswerts:
ALL [Alarm Low] gibt an, dass der untere Schwellwert unterschritten wurde.
ALH [Alarm High] gibt an, dass der obere Schwellwert überschritten wurde.
Auch im Alarmzustand gestattet das kurze Drücken der Taste das Anzei-
gen des Mindest- und des Höchstwerts.
Der Alarm wird aufgehoben, wenn der Messwert wieder um den Hystere-
sewert in den gültigen Wertekorridor eingetreten ist.
Logik der Alarmauslösung
Der Ausgang des Relais hat einen Schließerkontakt. Man kann durch die
Programmierung die Polung des Relais einstellen.
n0 [normally Open] im Ruhezustand bleibt der Kontakt offen.
nC [normally Close] im Ruhezustand bleibt der Kontakt geschlossen.

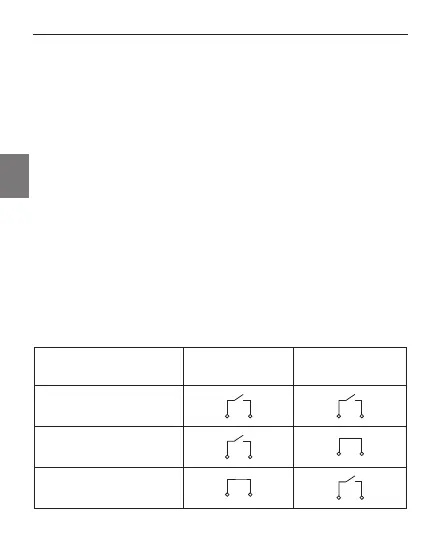

Zustand des Geräts
Polung nO
(Standard- einstellung)
Positive Sicherheit
nC
Nicht gespeist
Gespeist - nicht im
Alarmzustand
Gespeist - im Alarmzustand
2. Funktionen AMTD-1-R P / AMTD-2-R P / VLMD-R P
