12
Instrumentos digitales
Funcionamiento del relé de máxima y mínima
Cuando la medida supera el valor límite, el relé cambia de estado y la alarma
se activa tras un retardo programable dLY. En pantalla aparece alternado
con la medida normal instantánea.
ALL [ALarm Low] indica que el valor se ha hecho inferior al umbral mínimo
.
ALH [ALarm High] indica que el valor ha superado el umbral máximo.
Aun en estado de alarma, presionando brevemente el botón, se pueden
ver los valores mínimo y máximo.
La alarma se resuelve cuando la medida vuelve al campo de funciona-
miento correcto, determinado como porcentaje del umbral de alarma, que
se indica como valor de histéresis.

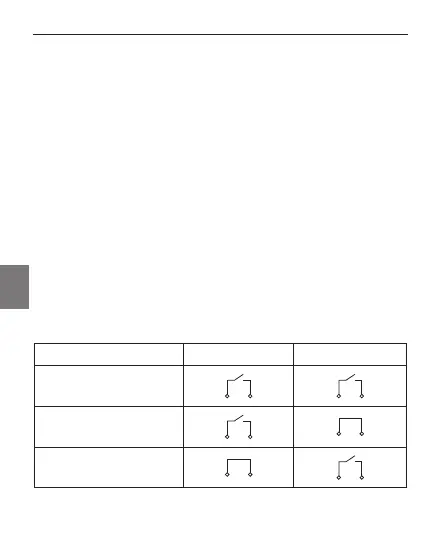

Lógica de activación de la alarma
La salida del relé es de contacto abierto. Mediante la programación se
puede configurar la polaridad del relé,
nA (normalmente abierto): en condición de reposo el contacto permanece abierto.
nC (normalmente cerrado): en condición de reposo el contacto perma-
nece cerrado.
Estado del dispositivo nA (predeterminada)
Seguridad positiva nC
No alimentado
Alimentado - no en alarma
Alimentado - en alarma
2. Funciones AMTD-1-R P / AMTD-2-R P / VLMD-R P
ES
