ABB Emax 2 Retrofitting Guide

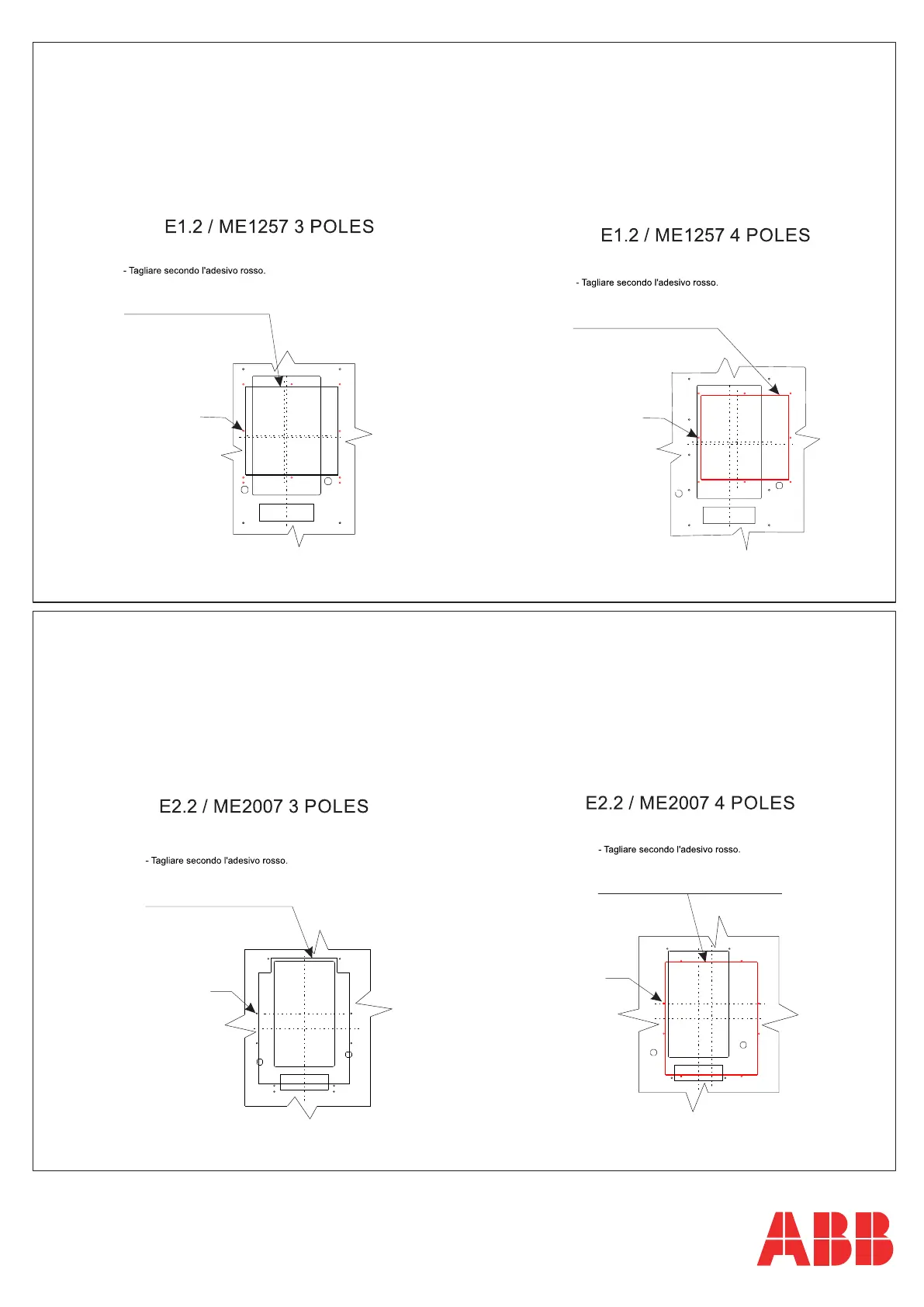

Tagliare la portella seguendo la linea continua rossa e forare secondo i fori rossi.
Cut the door along the unbroken red line and drill in the positions marked by the red holes.
Die Tür nach der durchgehenden roten Linie schneiden und die roten Löcher bohren.
Découper la porte en suivant la ligne continue rouge et percer suivant les trous rouges.
Cortar la puerta siguiendo la línea continua roja y perforar teniendo en cuenta los orificios rojos.
- Cut as shown by the red adhesive material.
- Nach dem roten Aufkleber schneiden.
- Découper suivant l'adhésif rouge.
- Cortar siguiendo el adhesivo rojo.
Ø4
Ø4
- Cut as shown by the red adhesive material.
- Nach dem roten Aufkleber schneiden.
- Découper suivant l'adhésif rouge.
- Cortar siguiendo el adhesivo rojo.
Tagliare la portella seguendo la linea continua rossa e forare secondo i fori rossi.
Cut the door along the unbroken red line and drill in the positions marked by the red holes.
Die Tür nach der durchgehenden roten Linie schneiden und die roten Löcher bohren.
Découper la porte en suivant la ligne continue rouge et percer suivant les trous rouges.
Cortar la puerta siguiendo la línea continua roja y perforar teniendo en cuenta los orificios rojos.
Ø5
- Cut as shown by the red adhesive material.
- Nach dem roten Aufkleber schneiden.
- Découper suivant l'adhésif rouge.
- Cortar siguiendo el adhesivo rojo.
- Cut as shown by the red adhesive material.
- Nach dem roten Aufkleber schneiden.
- Découper suivant l'adhésif rouge.
- Cortar siguiendo el adhesivo rojo.
Ø5
16
15

ABB Emax 2 Specifications

General

Breaking Capacity	Up to 150 kA
Number of Poles	3 or 4
Standards	IEC 60947-2
Rated insulation voltage	1000V AC
Mounting	Fixed, Withdrawable
