Figure 4. Voltage and frequency deviation in zones A and B
Key
X axis frequency p.u.
Y axis voltage p.u.
1 zone A
2 zone B (outside zone A)
3 rating point
1
2
3
Y
X
1.00 1.02
0.90
0.98
1.10
0.93
0.95
1.05
1.03
0.95
1.09

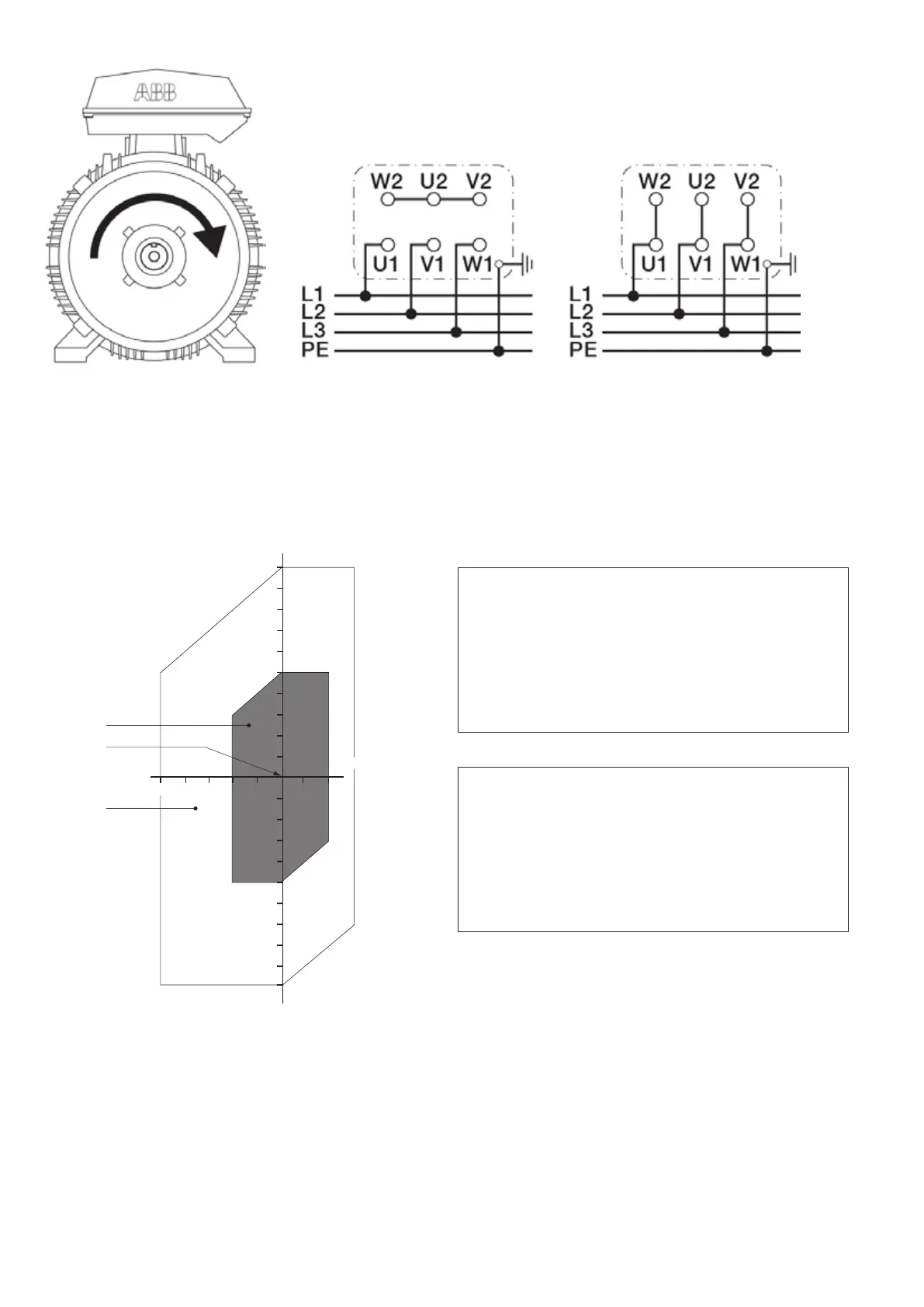

Figure 3. Connection of terminals for main supply
Рис. 4. Отклонение напряжения и температуры в зонах A и B
Легенда
Ось X частота у.е.
Ось Y напряжение у.е.
1 зонаA
2 зонаB (вне зоныA)
3 точка номинала
Рис. 3. Подключение клемм питания
