3GZF500730-70 rev. C RU-EN 01-2016 | ABB Motors and Generators EN – 53

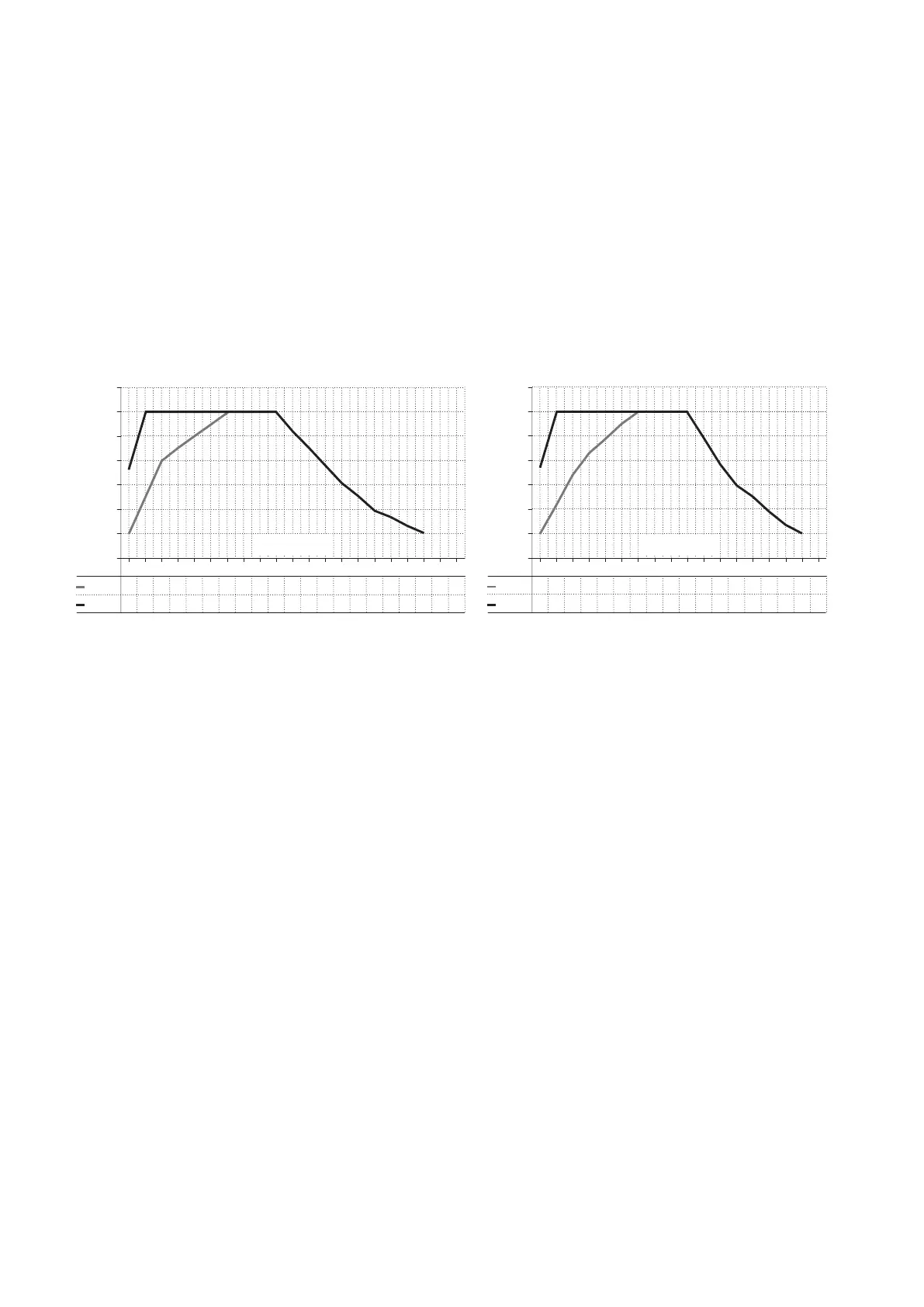

Figure 7. Non-sparking motors Ex nA T3, cast iron and aluminum dust ignition protection motors Ex t T125 °C;
nominal frequency of motor 50/60 Hz
Loadability with ABB ACS 800/880 converters, DTC control,
Non-sparking motors Ex nA T3, frame size 71 - 450 and Dust
ignition protection motors Ex tD T125°C, frame sizes
71 - 450 / 50Hz
100
90
80
70
60
50
40
30
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100
IC411
1)
40 55 70 75 80 85 90 90 90 90 82 75 68 61 55 49 47 43 40
IC416
2)
67 90 90 90 90 90 90 90 90 90 82 75 68 61 55 49 47 43 40
1)
Self ventilated, IEC frame size 71 - 450
2)
Separate motor cooling (force ventilated)
Frequency (Hz)
T/T
N
(%)
Loadability with ABB ACS 800/880 converters, DTC control,
Non-sparking motors Ex nA T3, frame size 71 - 450 and
Dust ignition protection motors Ex tD T125°C, frame sizes
71 - 450 / 60Hz
0 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96 100
IC411
1)
40 52 64 73 79 85 90 90 90 90 79 68 60 55 49 44 40
IC416
2)
67 90 90 90 90 90 90 90 90 90 79 68 60 55 49 44 40
1)
Self ventilated, IEC frame size 71 - 450
2)
Separate motor cooling (force ventilated)
Frequency (Hz)
100
90
80
70
60
50
40
30
T/T
N
(%)
Frequency (Hz)
Frequency (Hz)
Loadability with ABB ACS 800/880 converters, DTC control,
Non-sparking motors Ex nA T3, frame size 71 - 450 and
Dust ignition protection motors Ex t T125°C, frame sizes
71 - 450 / 50Hz
Loadability with ABB ACS 800/880 converters, DTC control,
Non-sparking motors Ex nA T3, frame size 71 - 450 and
Dust ignition protection motors Ex t T125°C, frame sizes
71 - 450 / 60Hz
1)
Self ventilated, IEC frame size 71 - 450
2)
Separate motor cooling (force ventilated)
1)
Self ventilated, IEC frame size 71 - 450
2)
Separate motor cooling (force ventilated)
Рис. 7. Искробезопасные двигатели Ex nA T3, двигатели с защитой от воспламенения горючей пыли в чугунном
и алюминиевом корпусе типа Ex t T125°C; номинальная частота двигателя 50/60Гц
Частота (Гц)
Частота (Гц)
Нагрузочная способность при использовании преобразо-
вателей АББ ACS 800/880 с непосредственным управлением
крутящим моментом, Искробезопасные двигатели Ex nA T3,
типоразмер 71–450 и двигатели с защитой от воспламенения
горючей пыли Ex t T125°C, типоразмер 71–450 / 50Гц
Нагрузочная способность при использовании преобразо-
вателей АББ ACS 800/880 с непосредственным управлением
крутящим моментом, Искробезопасные двигатели Ex nA T3,
типоразмер 71–450 и двигатели с защитой от воспламенения
горючей пыли Ex t T125°C, типоразмер 71–450 / 60Гц
1)
Самовентилируемый, типоразмер МЭК 71–450
2)
Независимое охлаждение двигателя (принудительная вентиляция)
1)
Самовентилируемый, типоразмер МЭК 71–450
2)
Независимое охлаждение двигателя (принудительная вентиляция)
Loadability curves with ACS800 converters utilizing DTC control
Кривые нагрузочной способности при использовании преобразователей ACS800 с непосредственным
управлением крутящим моментом
