Устройства плавного пуска типа PSE18...PSE370 Краткая инструкция по эксплуатации 1SFC132059M9901 115
RU
4. Подключение
Данные устройства плавного пуска были испытаны на работоспособность, но
могли получить повреждения в результате, транспортировки или неправильной
погрузки и выгрузки. Поэтому при первоначальном монтаже необходимо
действовать как указано ниже.
Опасное электрическое напряжение. Смертельно и травмоопасно. Перед
началом работы с оборудованием отключите и заблокируйте все используемые
для него источники питания.
Монтаж и электрическое подключение устройства плавного пуска должен
выполнять квалифицированный персонал, соблюдая действующие законы и
правила.
Перед первым подключением устройств плавного пуска PSE моделей
18...170 к источнику рабочего (силового) напряжения, необходимо подать на
устройство плавного пуска напряжение питания, чтобы обеспечить размыкание
шунтирующих реле. Это необходимо, чтобы избежать возможности случайного
пуска оборудования в процессе подключения.
1. Подключите к источнику рабочего напряжения контакты 1L1, 3L2
и 5L3, расположенные на стороне линии электропитания.
2. Подключите контакты 2T1, 4T2 и 6T3 к двигателю.
Подключение устройств плавного пуска типа PSE18...PSE370 в соединение
треугольником приведет к повреждению оборудования и может стать причиной
гибели или тяжелой травмы.
1SFC132265F0001
PSE
1SFC132263F0001
PSE

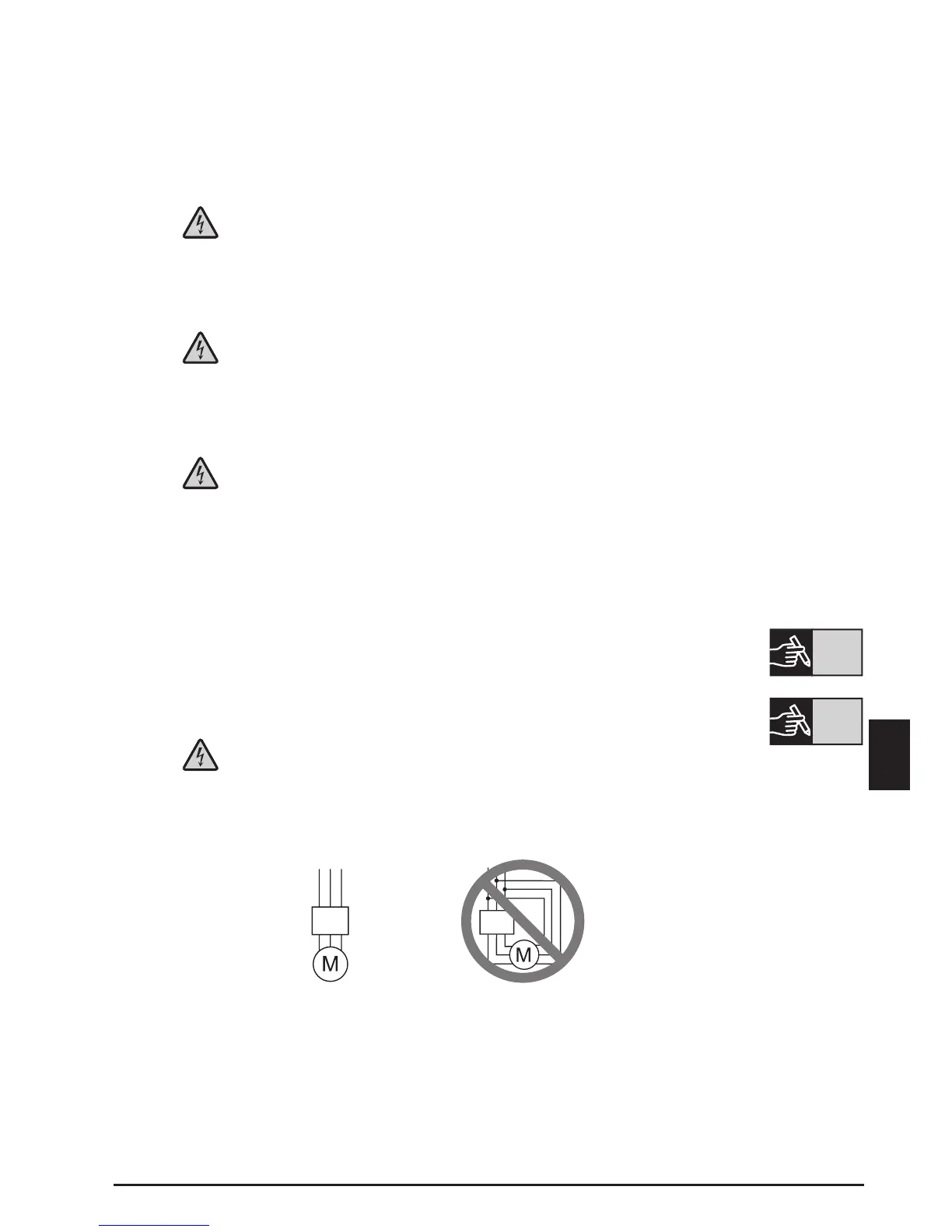

Включение
«в линию»
Включение в
соединение
«трегольником»
08
08
