166 软起动器型号 PSE18...PSE370 用户手册精简版 1SFC132059M9901
CN
5 基本功能

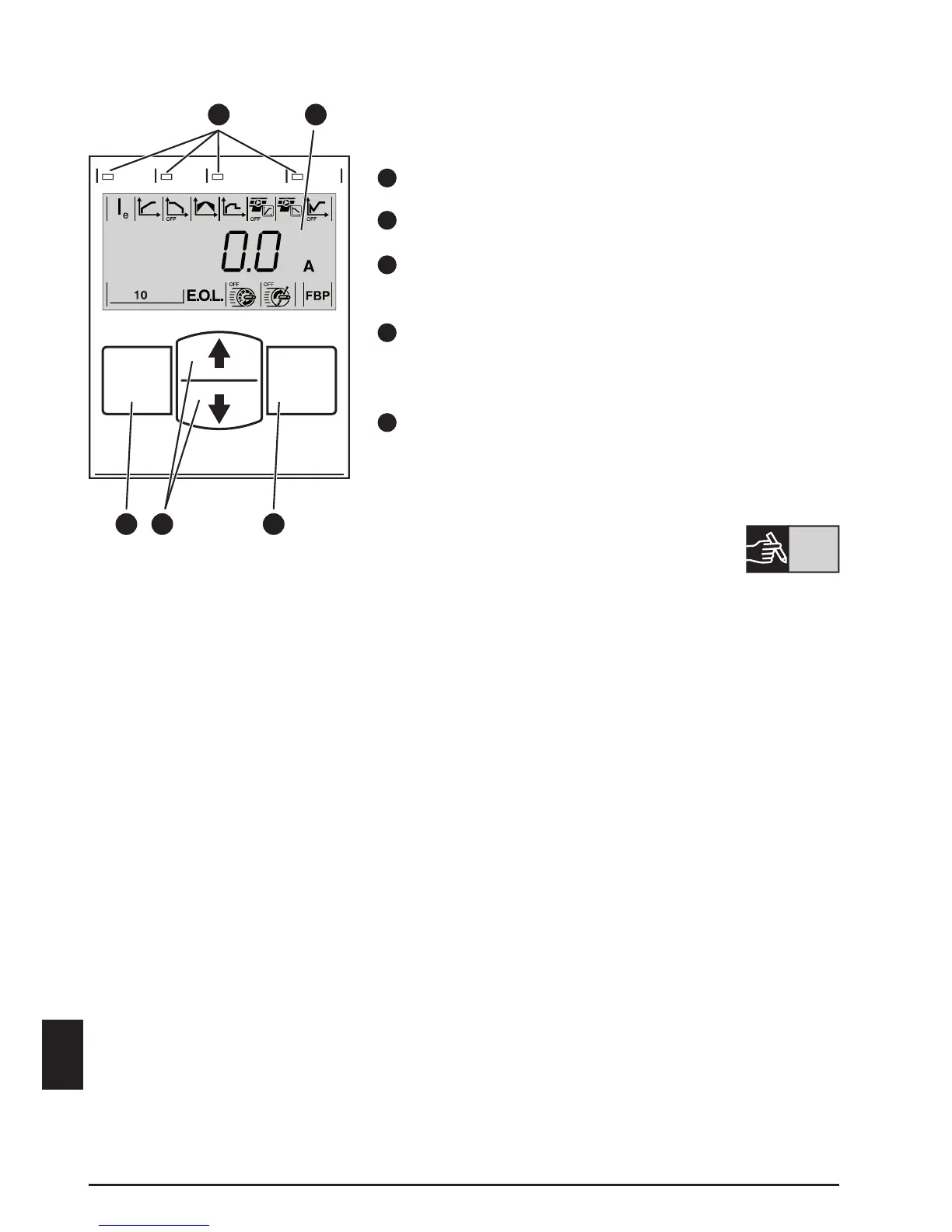

HMI 由图 5.1 中所示的部分组成。
LED 状态指示灯
带背光的 LCD 屏幕
Exit（退出）键，用于取消参数编辑和
退出某一级菜单。
Select/Reset（选择/重置）键，用于更
改和存储参数值，进入某一级菜单以及
重置跳闸事件。
导航键，用于浏览菜单和更改参数值。
显示屏上出现的闪烁数字或文本表明菜
单/值可以更改或滚动。
请参阅时序图以了解软起动器的基本功能。
图 5.1： HMI
14
1SFC132235F0001
Ready Run
Exit
Select
Reset
Protection
Fault
A
B
C DE
A
B
C
D
E
