DE
5 Grundfunktionen
Das Display besteht aus den in Abbildung
5.1 dargestellten Teilen.
LED-Statusanzeigen
LCD-Anzeige mit Beleuchtung
Exit-Taste zum Abbrechen von Pa-
rametereingaben und zum Verlassen
einer Menüebene.
Select/Reset-Taste zum Ändern
und Speichern von Parametern, zur
Auswahl einer Menüebene, und zum
Zurücksetzen von Auslöseereignissen.
Navigationstasten zum Blättern durch
die Menüs und Ändern von Parameter-
werten. Blinkende Zahlen oder blinken-
der Text im Display bedeuten, dass das
Menü/der Wert geändert oder gescrollt
werden kann.
Siehe Steuerungsdiagramm für die Grund-
funktionen des Softstarters.

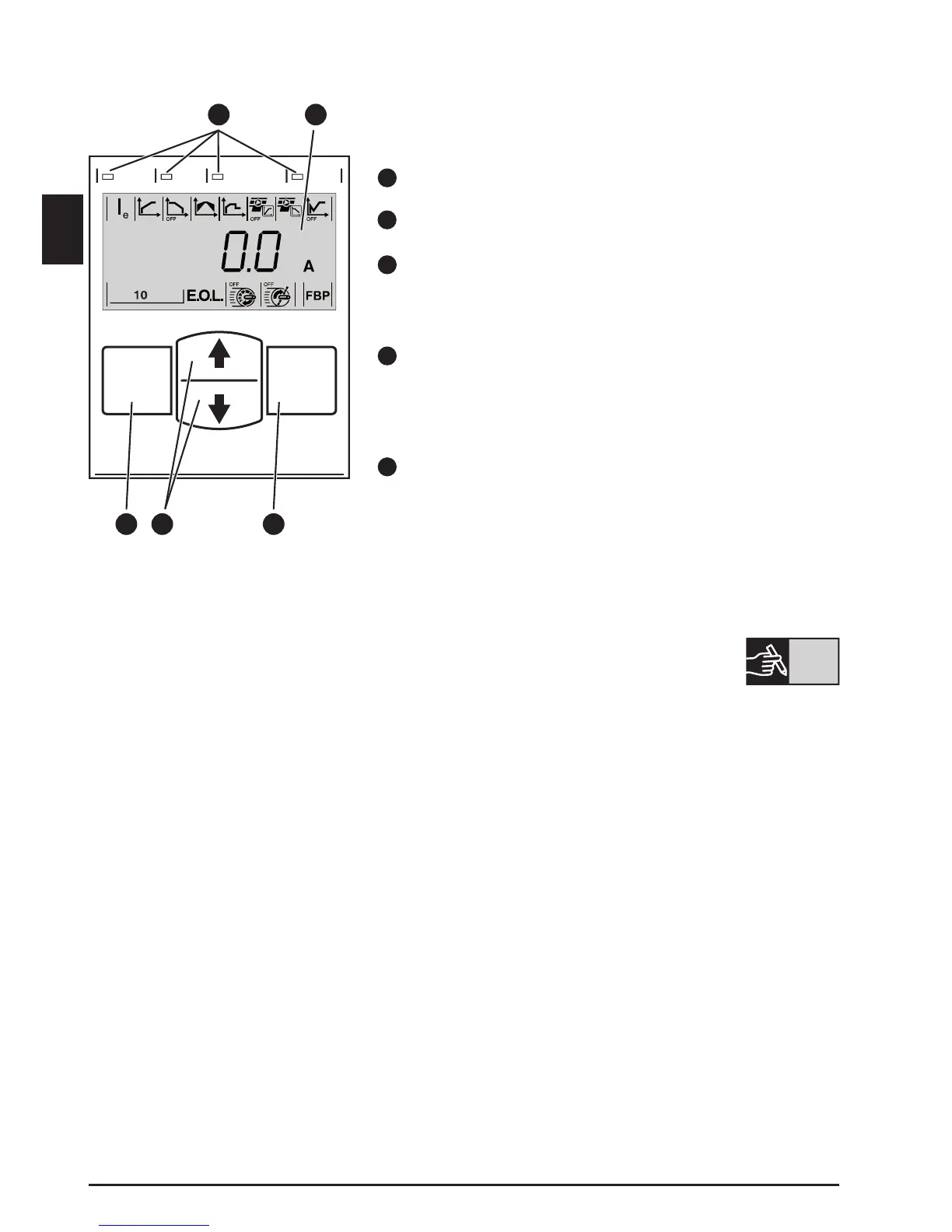

Abbildung 5.1: Display
14
1SFC132235F0001
Ready Run
Exit
Select
Reset
Protection
Fault
A
B
C DE
A
B
C
D
E
