Avviatori graduali Tipo PSTX30...PSTX570 Manuale utente versione breve 1SFC132082M9901 73
IT
8. Attivare la tensione dell'alimentazione di controllo, terminali 1 e 2.
9. Congurare i parametri applicabili descritti nel Capitolo 6,
Impostazioni dell'Avviatore graduale.
10. Attivare la tensione operativa.
Per collegare l'Avviatore graduale PSTX si può usare una certa
essibilità, ma l'applicazione della procedura descritta sopra garantirà il
funzionamento dell'Avviatore PSTX. Nella sezione relativa alle grache
èriportato un esempio di installazione completa. La prima utilizza fusibili
e contattori, mentre la seconda utilizza un interruttore scatolato.
Per le funzioni di base dell'Avviatore graduale PSTX, fare riferimento al
diagramma temporale nella graca 13.
Protocollo Modbus RTU integrato
L'Avviatore graduale PSTX dispone di un'interfaccia sica RS485 (terminali
23 e 24), che può essere collegata a dispositivi esterni che supportano la
comunicazione basata su RS485. Tramite questa interfaccia, è possibile
controllare l'Avviatore graduale, recuperare le informazioni sullo stato nonché
caricare e scaricare parametri. Nell'Avviatore graduale è implementato un
protocollo Modbus RTU slave tramite l'interfaccia RS485. Vedere la Figura 1.
Ingresso del sensore di temperatura PTC/PT100
L'Avviatore graduale è dotato di terminali di ingresso per gli elementi PTC
ePT100 (terminali 25, 26 e 27). Tenere presente che gli elementi PTC e PT100
non possono essere utilizzati contemporaneamente. Vedere la Figura 1.
Uscita analogica
L'Avviatore graduale è dotato di un'uscita per un segnale di uscita analogico
congurabile (terminali 29 e 30). La resistenza di carico è massimo 500 ohm per
l'uscita in corrente e minimo 500ohm per l'uscita in tensione. Vedere la Figura 1.
Per istruzioni e informazioni di programmazione, vedere
1SFC132081M0201 - Avviatori graduali Tipo PSTX30…PSTX570,
Manuale di installazione e congurazione, disponibile su:
http://www.abb.com/lowvoltage.
12
13
23 24 25 26 27
T1 T2 T3
28 29 30
+(B) -(A) +24V +GND
Analog outTemp InCom 3
1SFC132082M9901
1

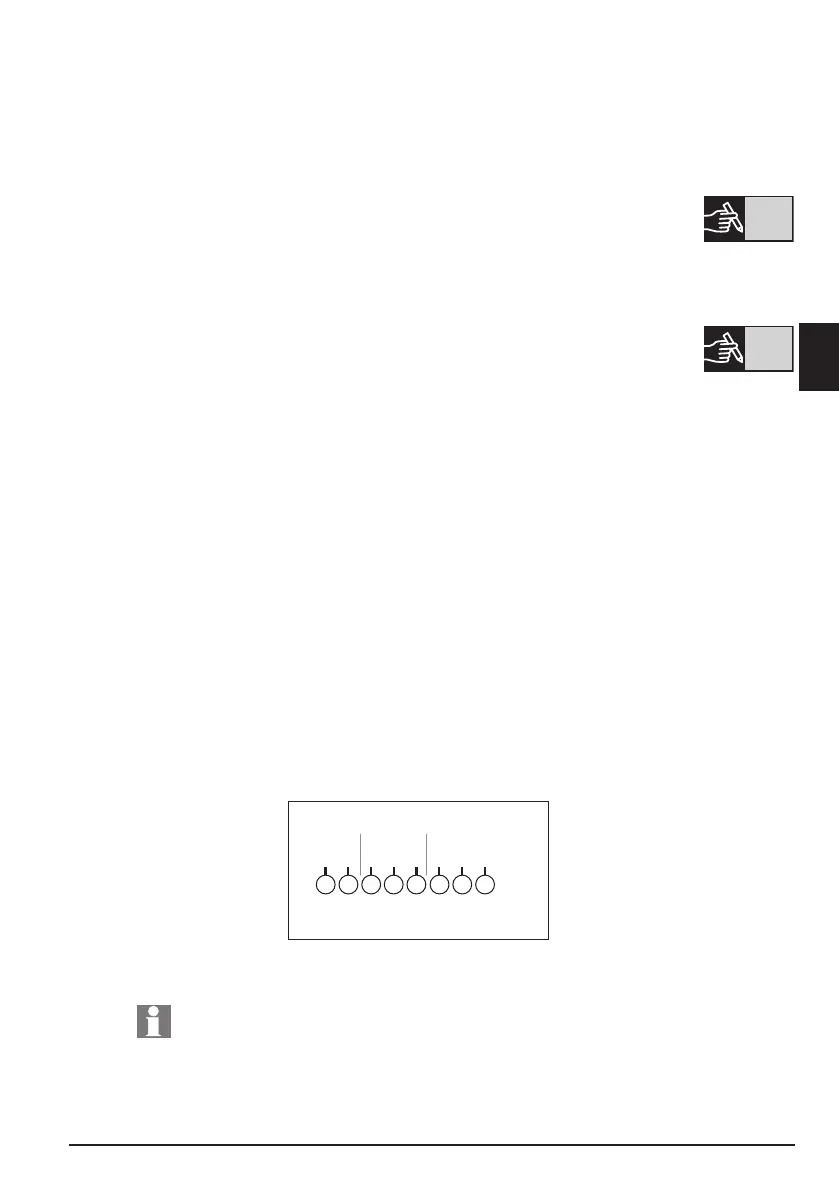

Figura 1: terminali di collegamento
Com 3
Temp In
Analog out
