Per le parti dell'interfaccia utente, fare riferimento
alla Figura 1:
A
Display per informazioni.
B
Tasto softkey di selezione sinistro.
Lafunzione viene mostrata a sinistra del
display sopra il tasto.
C
Tasto softkey di selezione destro.
Lafunzione viene mostrata a destra del
display sopra il tasto.
D
Indicatori LED di sinistra.
Ready (Pronto) (verde) e Run (Marcia) (verde).
E
Indicatori LED di destra.
Protection (Protezione) (giallo) e Fault
(Guasto) (rosso).
F
Tasti di spostamento. Per spostarsi nel menu
e modicare i valori dei parametri.
L'evidenziazione in nero dei numeri o del testo
visualizzato sul display indica che è possibile
modicare o scorrere il menu o il valore.
G
Tasto per il controllo locale/remoto.
Consente di alternare tra il controllo locale
dell'interfaccia utente e il controllo remoto
dell'ingresso hardware o del Fieldbus.
H
Tasto Stop (Arresto). Interruttore di arresto
dell'Avviatore graduale. Per arrestare il
motore in base ai parametri impostati
(attivo solo in modalità di controllo locale).
I
Porta mini USB. Per la comunicazione con
dispositivi esterni, ad esempio un PC.
J
Tasto Start. (Avviamento). Interruttore di
avviamento dell'Avviatore graduale. Per
avviare il motore e utilizzarlo in base ai
parametri impostati (attivo solo in modalità
dicontrollo locale).
K
Tasto delle informazioni. Per informazioni
relative allo stato e alle impostazioni
dell'Avviatore graduale.
Fare riferimento al diagramma temporale nella
graca 13
per le funzioni di base dell'Avviatore
graduale PSTX.

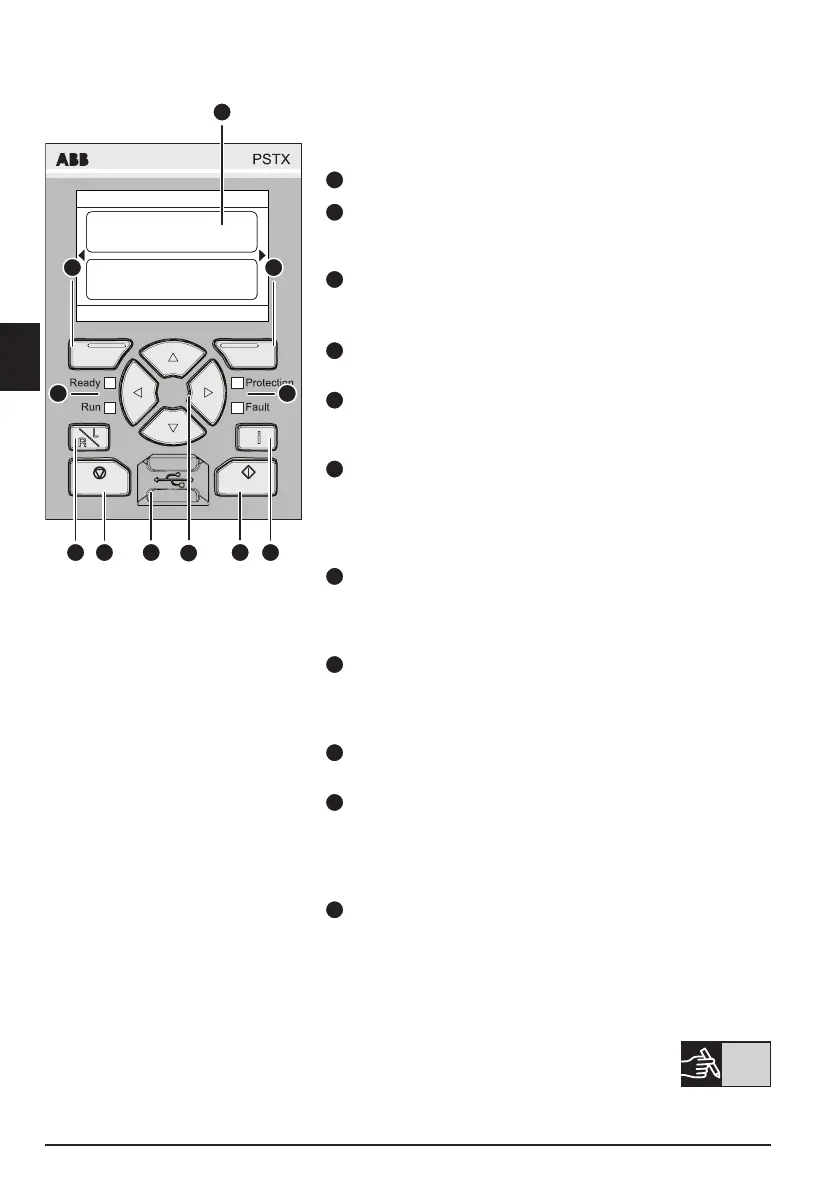

Figura 1: interfaccia utente
