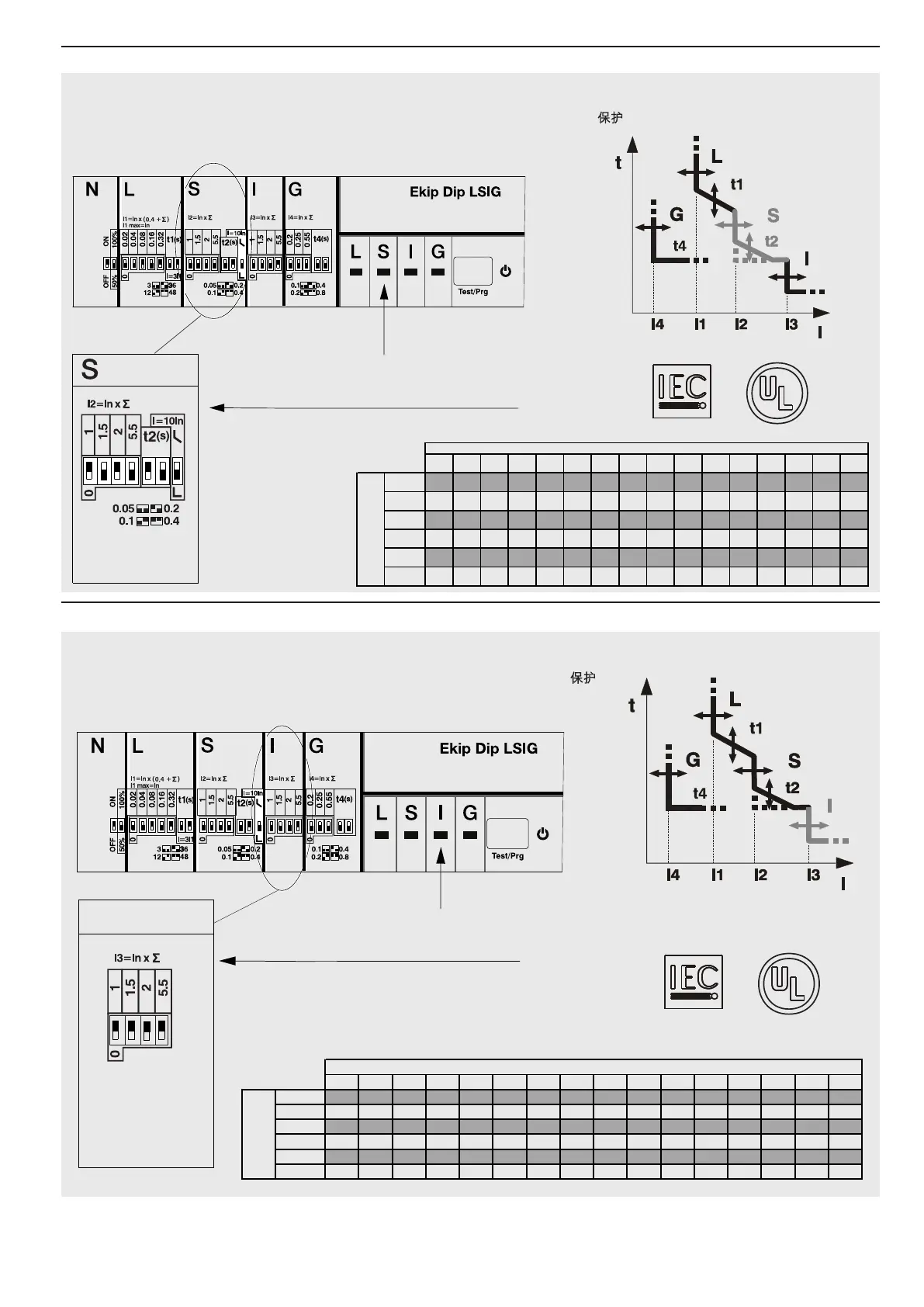

DIP LSI/LSIG Trip Unit
DIP LSI/LSIG Trip Unit
Example-Esempio-Beispiel-Exemple-Ejemplo-例子
In=630A
I2=630 x 3 = 1890A
t2= 0,2 s @ I>I2
Notes-Note-Anmerkungen-Nota-Notas-注释
Ifault > I2 = Alarm
Example - Esempio - Beispiel - Exemple - Ejemplo - 例子
In=630A
I3=630 x 10 = 6300A
Notes-Note-Anmerkungen-Nota-Notas-注释
Ifault > I3 = Alarm
I
Protection I- Protezione I- Schutzfunktion I - Proteção I- Protección I - I
Protection S- Protezione S- Schutzfunktion S - Proteção S- Protección S - S
In (A) 1 1,5 2 2,5 3 3,5 4,5 5,5 6,5 7 7,5 8 8,5 9 10
IEC - UL 250 250 375 500 625 750 875 1125 1375 1625 1750 1875 2000 2125 2250 2500
UL 300 300 450 600 750 900 1050 1350 1650 1950 2100 2250 2400 2550 2700 3000
IEC 320 320 480 640 800 960 1120 1440 1760 2080 2240 2400 2560 2720 2880 3200
IEC - UL 400 400 600 800 1000 1200 1400 1800 2200 2600 2800 3000 3200 3400 3600 4000
UL 600 600 900 1200 1500 1800 2100 2700 3300 3900 4200 4500 4800 5100 5400 6000
IEC 630 630 945 1260 1575 1890 2205 2835 3465 4095 4410 4725 5040 5355 5670 6300
I2 (In)
XT5
In (A) 1 1,5 2 2,5 3 3,5 4,5 5,5 6,5 7 7,5 8 8,5 9 10
IEC - UL 250 250 375 500 625 750 875 1125 1375 1625 1750 1875 2000 2125 2250 2500
UL 300 300 450 600 750 900 1050 1350 1650 1950 2100 2250 2400 2550 2700 3000
IEC 320 320 480 640 800 960 1120 1440 1760 2080 2240 2400 2560 2720 2880 3200
IEC - UL 400 400 600 800 1000 1200 1400 1800 2200 2600 2800 3000 3200 3400 3600 4000
UL 600 600 900 1200 1500 1800 2100 2700 3300 3900 4200 4500 4800 5100 5400 6000
IEC 630 630 945 1260 1575 1890 2205 2835 3465 4095 4410 4725 5040 5355 5670 6300
I3 (In)
XT5
