7
8

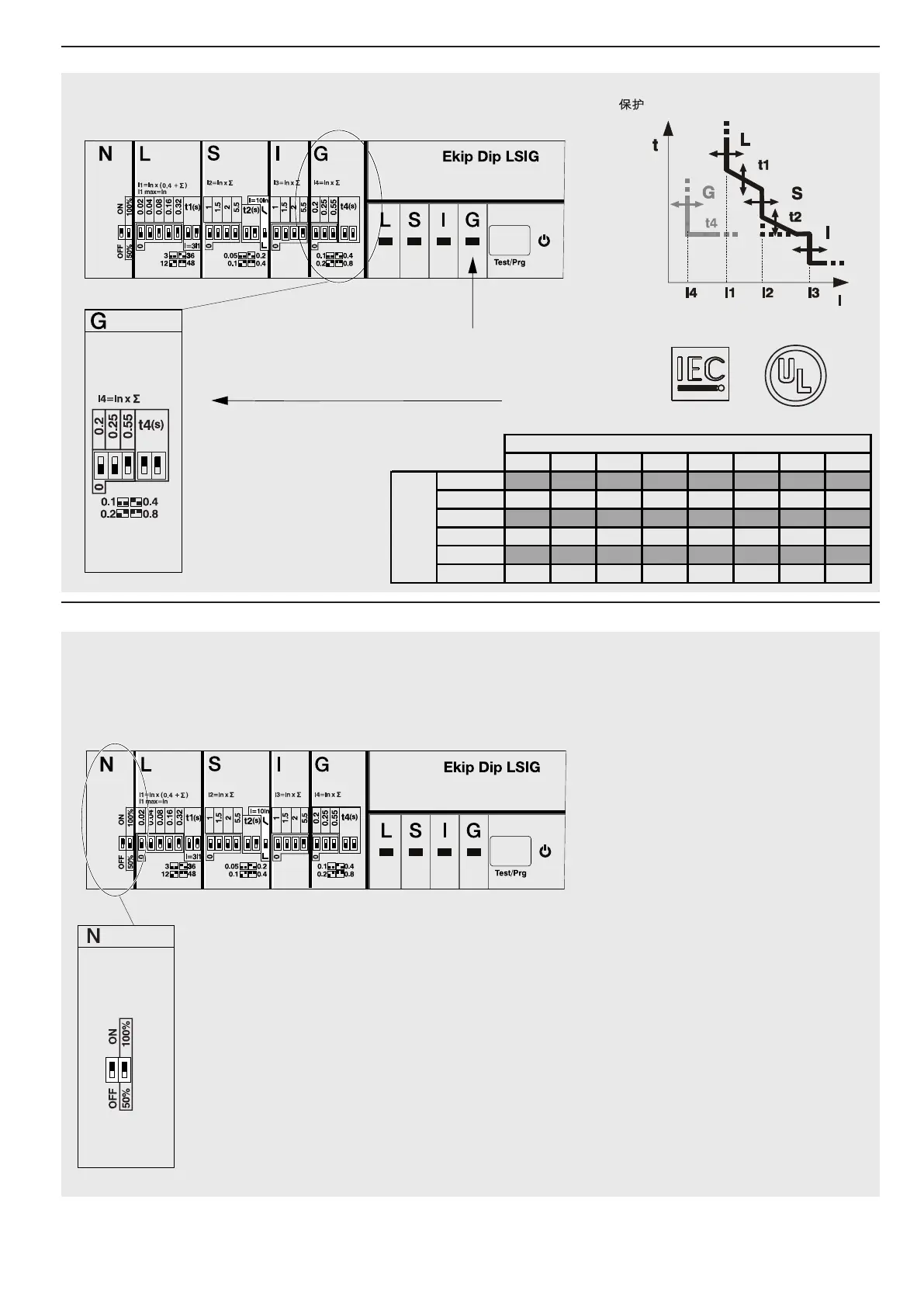

DIP LSIG Trip Unit
DIP LSI/LSIG Trip Unit
Example - Esempio - Beispiel - Exemple - 例子
In=630A
I4=630 x 0,55 = 346,5A
t4= 0,8s@ I>I4
Notes-Note-Anmerkungen-Nota-Notas-注释
Ifault > I4 =
Alarm
Example - Esempio - Beispiel - Exemple - Ejemplo - 例子
InN= 100%In
Setting Neutral - Settaggio Neutro - Einstellung Neutralleiter -
Réglages Neutre - Configuraciones Neutro - 设定频率和中性
Protection G- Protezione G- Schutzfunktion G - Proteção G- Protección G - G
In (A) 0,2 0,25 0,45 0,55 0,75 0,8 1
IEC - UL 250 50 62,5 113 138 188 200 250
UL 300 60 75 135 165 225 240 300
IEC 320 64 80 144 176 240 256 320
IEC - UL 400 80 100 180 220 300 320 400
UL 600 120 150 270 330 450 480 600
IEC 630 126 158 284 347 473 504 630
I4 (In)
XT5
