8

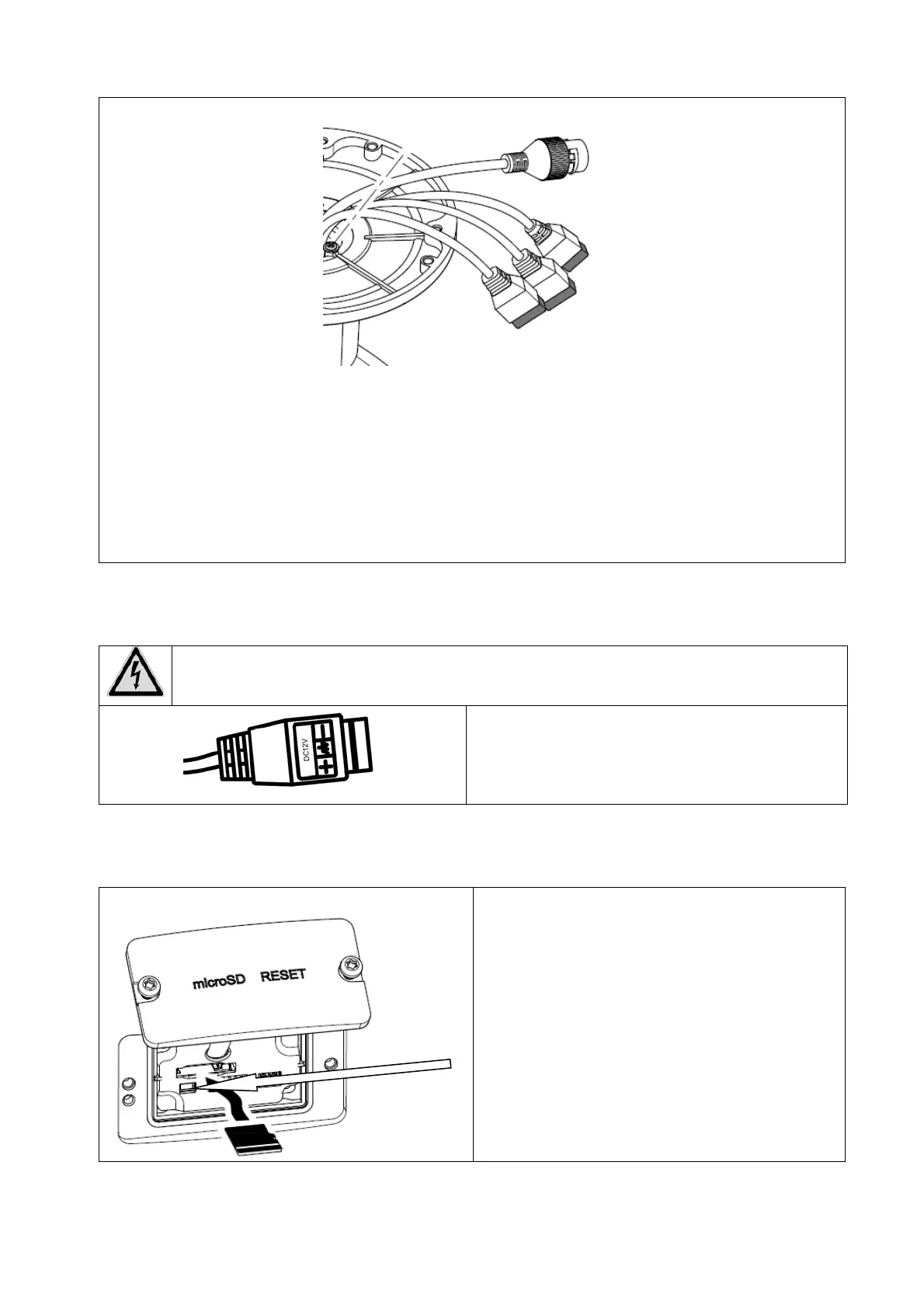

Alle Steckverbinder sind mit erkennbaren Symbolen bedruckt. Die genauen Bezeichnungen sind
in den folgenden Abschnitten beschrieben.
7: RJ45 Netzwerkanschluss, PoE 802.3at class 4
8: Spannungsversorgung, 12 VDC (+/- 20%)
9: 2 x Alarmeingang / 2 x Alarmausgang
10: RS-485 Schnittstelle
3.2 Spannungsversorgung
ACHTUNG!
Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die
Versorgungsspannung und die Nennspannung der Kamera übereinstimmen.
Beim Anschluss der 12 VDC
Spannungsversorgung ist auf Polarität zu
achten (+ / -). Der mittlere Anschluss wird nicht
verwendet.
3.3 Wiederherstellen der Einstellungen (Reset)
Zum Bedienen der Reset Taste ist zuvor die
Abdeckung an der Unterseite der Kamera zu
entfernen.
1. Machen Sie die Kamera spannungslos.
2. Drücken Sie die Taste „Reset“ an der
Kamera und halten Sie diese gedrückt.
3. Verbinden Sie nun die
Spannungsversorgung mit der Kamera
(über 12 VDC oder Power-over-Ethernet),
und halten Sie die Taste „Reset“ für weitere
30 Sekunden gedrückt.
