Caution for AC line Voltage Selection
注意：電源電圧の変更
The unit can be used with differnt voltage of 100V,120V,230V.
(Use the Japanese domestic model at 100V only, and never change the voltage in Japan.)

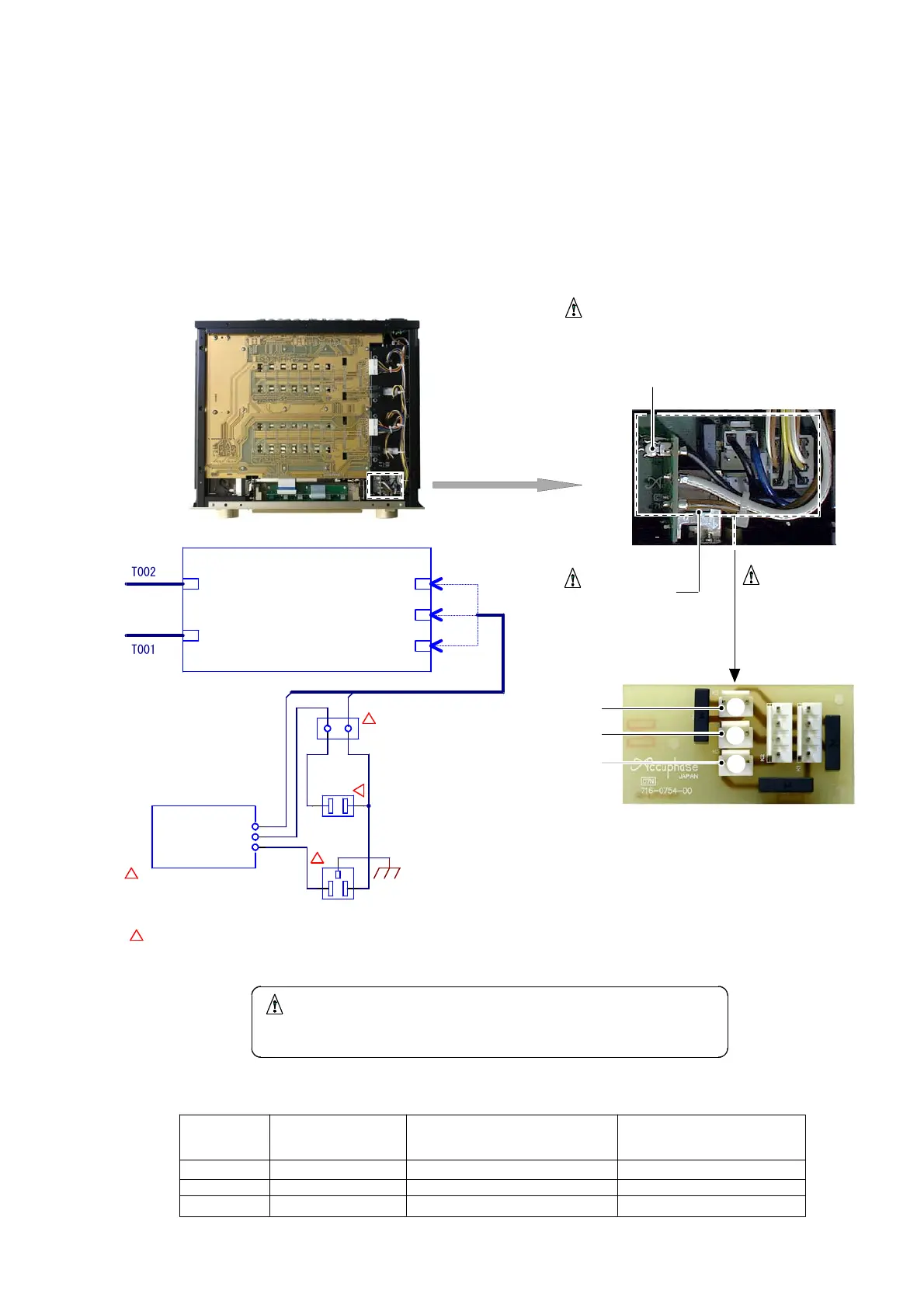

Refer the photo and illustration for the wiring on the junction terminal as shown below,
and have to select the correct fuse and power supply cord.
電源電圧は、100V､120V､230V に対応できますが以下はその方法を示します。
（日本国内は100V仕様ですので、この電圧以外の変更は出来ません）
電源電圧の変更をする場合は、フューズ、電源コードは以下の指定されたコードを使用します。
Attention mark indicating critical components for safety.
Replacement must be made with identical parts of special part number.
このマークのついている部品は、安全上重要な部品です。
必ず指定されている部品番号の部品を使用して下さい。
VOLTAGE SELECTION TABLE /
電圧切換表
Photo is shown
Japanese model
wiring.
写真は日本国内
ﾓﾃﾞﾙの配線を示す
BOTTOM VIEW (底面)
Voltage Selector
Assembly
ﾎﾞﾙﾃｰｼﾞｾﾚｸﾀAss'y
(716-0754-00)
D
100V
U/T
120V
E
230V
K
220V
Power Switch
ﾊﾟﾜｰｽｲｯﾁ
(354-1024-00)
Connector Setting
ｺﾈｸﾀ設定
100V (D) K3 T2A L 250V (310-1202-00) 680-1204-00
120V (U,T) K4 T2A L 250V (310-1202-00) 680-2402-00
230V (E) K5 T1A L 250V (310-1102-00) 680-3402-00
FUSE AND POWER SUPPLY CORD
Fuse/ﾌｭｰｽﾞ
D&U&T,type model
T2A L250V for at 100-120V (310-1202-00)
forE&K,type model
T1A L250V for at 230V (310-1102-00)
N
AC100/120/220/230V 50/60Hz
!
!
L
Power SW
716-0753
Ass'y
B L U
JK1
JK2
JK3
BRN
WHT
BLK
T2A L 250V at100-120V
T1A L 250V at220-240V
A C 1 0 0 V O N L Y
!
FUSE:
!
K1
K2
K3
K4
K5
Voltage Selector Ass'y
716-0754
100V
120V
230V
!
Attention mark indicating critical components for safety.
Replacement must be made with identical parts of specified part number.
( W )
N
T
0
0
1
T
0
0
2
K3
K4
K5
Fuse
ﾌｭ-ｽﾞ
Power Supply Cord
電源ｺｰﾄﾞ
To Next Page
