Accuphase E-213 - Exemples de Connexion

16
FRANÇAIS

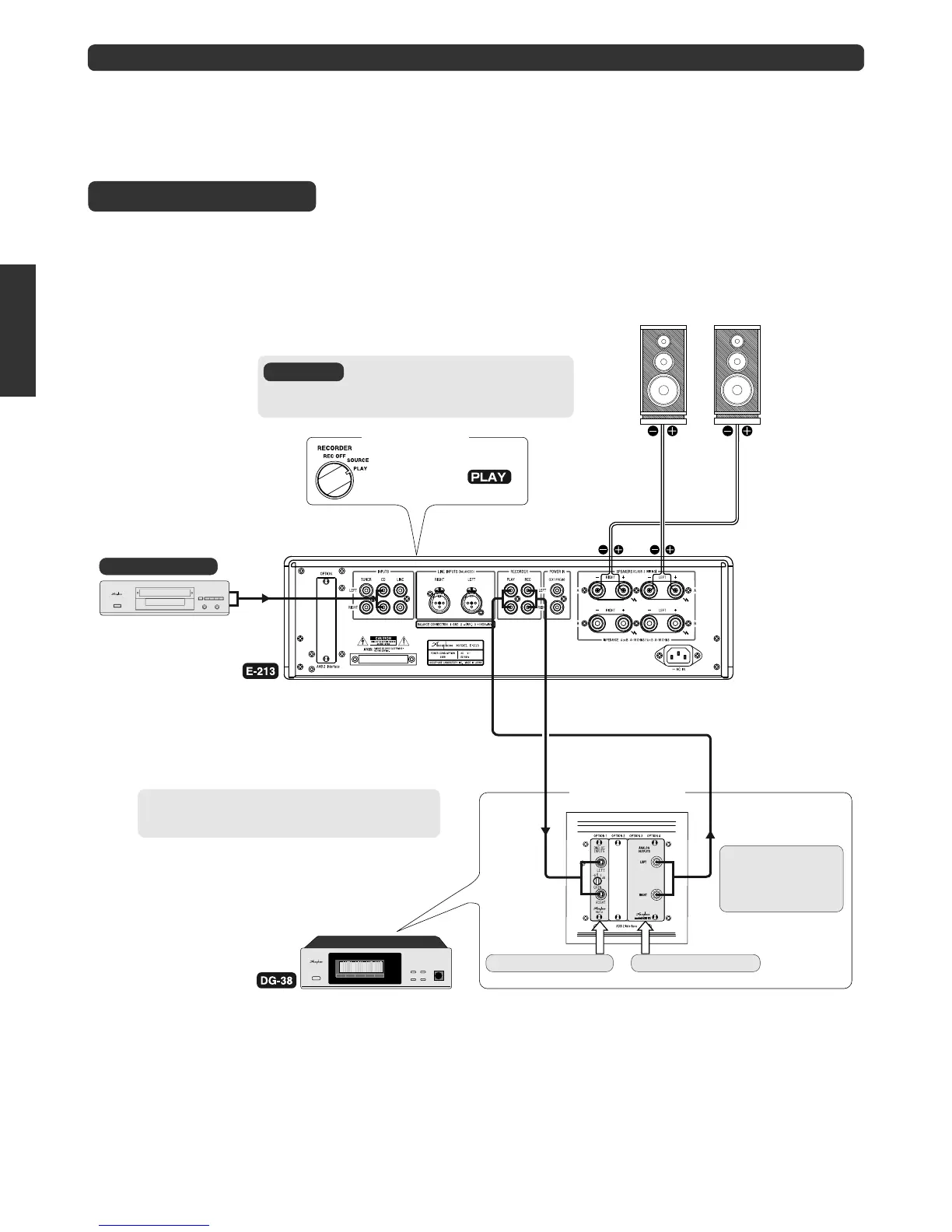

Exemples de connexion
Enceinte gauche Enceinte droite
Régler le sélecteur
RECORDER sur .
Sortie
analogique
Carte de sortie : AI2-U1 Carte d’entrée : AO2-U1
✽ Placer le sélecteur
INPUT SELECTOR
du DG-38 en position
“Analog in-1”.
Utiliser des câbles audio avec des fiches de type RCA
E-213 REC Ù AI2-U1
E-213 PLAY Ù AO2-U1
Composant source
Installer la AI2-U1 et AO2-U1 dans la fente optionnelle du DG-38.
✽ Placer le commutateur de la carte AI2-U1 sur 96 kHz.
✽ Sélectionner l’entrée de source
du E-213 à l’aide du sélecteur
INPUT SELECTOR.
Lecture avec le DG-38 connecté
L’égaliseur numérique DG-38 peut être connecté au E-213, permettant d’obtenir une compensation très précise du champ sonore
pendant la lecture de sources de programme.
m Une carte d’entrée analogique et une carte de sortie analogique doivent être installées dans les fentes de carte optionnelle du DG-38.
m Pour les détails sur la connexion et sur le fonctionnement du DG-38, se référer au mode d’emploi du DG-38.
Panneau arrière
du DG-38
Le DG-38 est connecté aux prises RECORDER du E-213
Panneau avant
Lorsque le sélecteur RECORDER est placé
en position SOURCE ou REC OFF, le DG-38
sort de la trajectoire du signal et le volume
risque d’augmenter brusquement.
REMARQUE :
