DEUTSCH
Anschlussbeispiele
Linker
Lautsprecher
Rechter
Lautsprecher
Stellen Sie den RECORDER-
Wähler auf .
Analog-
ausgang
Wenn der RECORDER-Wähler auf
SOURCE oder REC OFF gestellt ist,
wird der DG-38 aus dem Signalweg
herausgenommen, was eine plötzliche
Erhöhung der Lautstärke zur Folge
haben kann.
HINWEIS:
Eingangsplatine: AI2-U1 Ausgangsplatine: AO2-U1
✽ Stellen Sie
den INPUT
SELECTOR
des DG-38
auf “Analog
in-1”.
Verwenden Sie Audiokabel mit Cinch-Steckern.
E-213 REC Ù AI2-U1
E-213 PLAY Ù AO2-U1
Quellenkomponente
Installieren Sie die AI2-U1 und AO2-U1 im DG-38 Zusatzschlitz.
✽ Stellen Sie den Schalter auf der AI2-U1-Platine auf 96 kHz.
✽ Wählen Sie den E-213 Quellen-
eingang mithilfe des INPUT
SELECTOR.

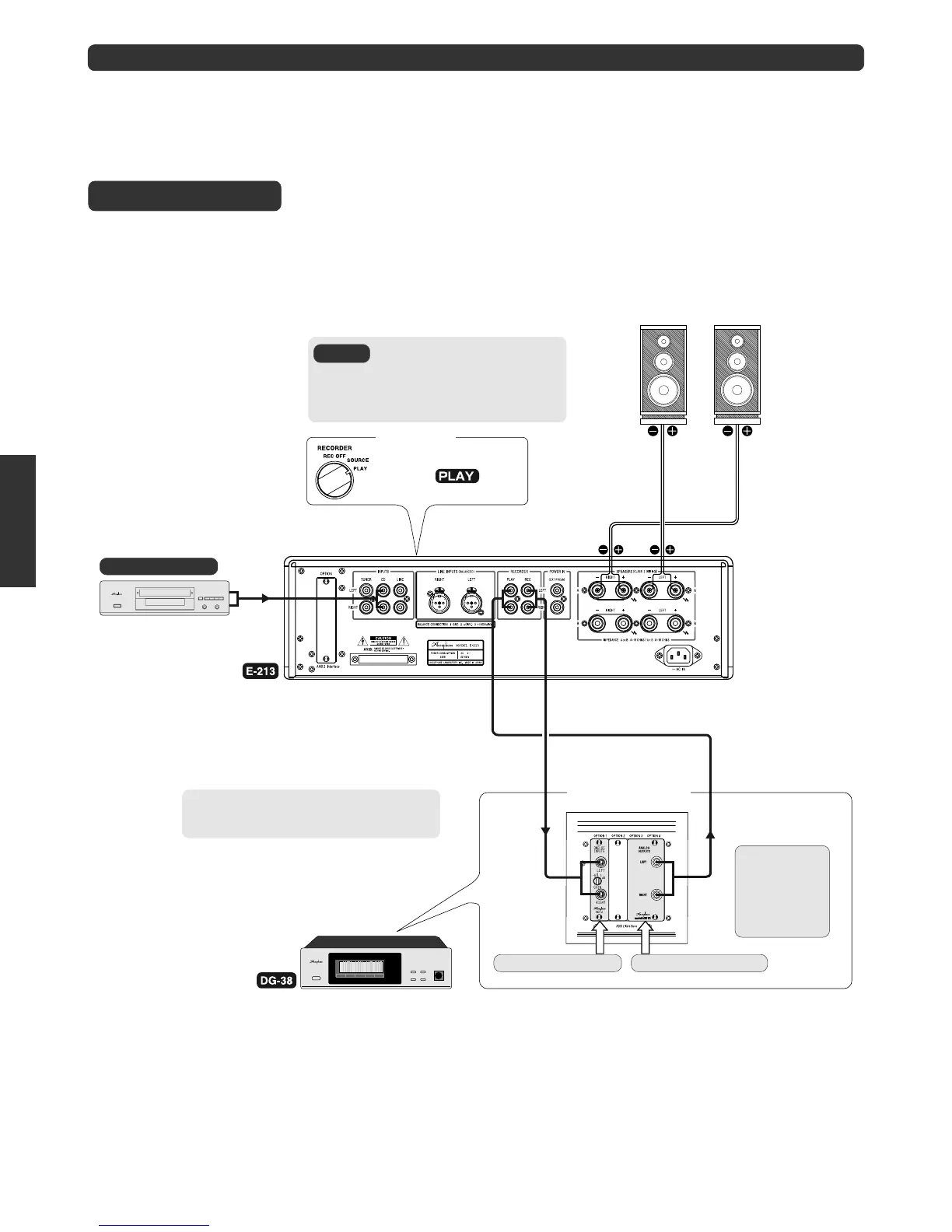

Wiedergabe mit angeschlossenem DG-38
Der Digital Voicing Equalizer DG-38 kann am E-213 angeschlossen werden und während der Wiedergabe von Programmquellen sehr
präzise Klangfeldkompensation ausführen.
m Eine Analog-Eingangsplatine und eine Analog-Ausgangsplatine müssen in den Schlitzen für die Zusatz-Platinen am DG-38 installiert werden.
m Einzelheiten zum Anschluss und Betrieb des DG-38 können dem Bedienungshandbuch des DG-38 entnommen werden.
DG-38 Rückseite
Der DG-38 ist an den RECORDER-Buchsen des E-213 angeschlossen
Bedienfeld
