Français 39
Étape 4 : Fixation de la caméra
de la bague d‘étanchéité (8) dans l‘habitacle du
les supports (7) de la caméra. (voir image 4). Pour la
de serrage (11) (voir image 5). Arrêtez de serrer les
écrous lorsque vous sentez une résistance et que
la sortie du câble soit toujours tournée vers le haut
maximale de bascule soit conservée.
plus sceller des deux côtés la bague d‘étanchéité (8)
à l‘aide d‘un mastic du commerce.
Étape 5 : Fixation de la plaque d‘immatriculation
Montez ensuite la plaque d‘immatriculation (voir
image 6).

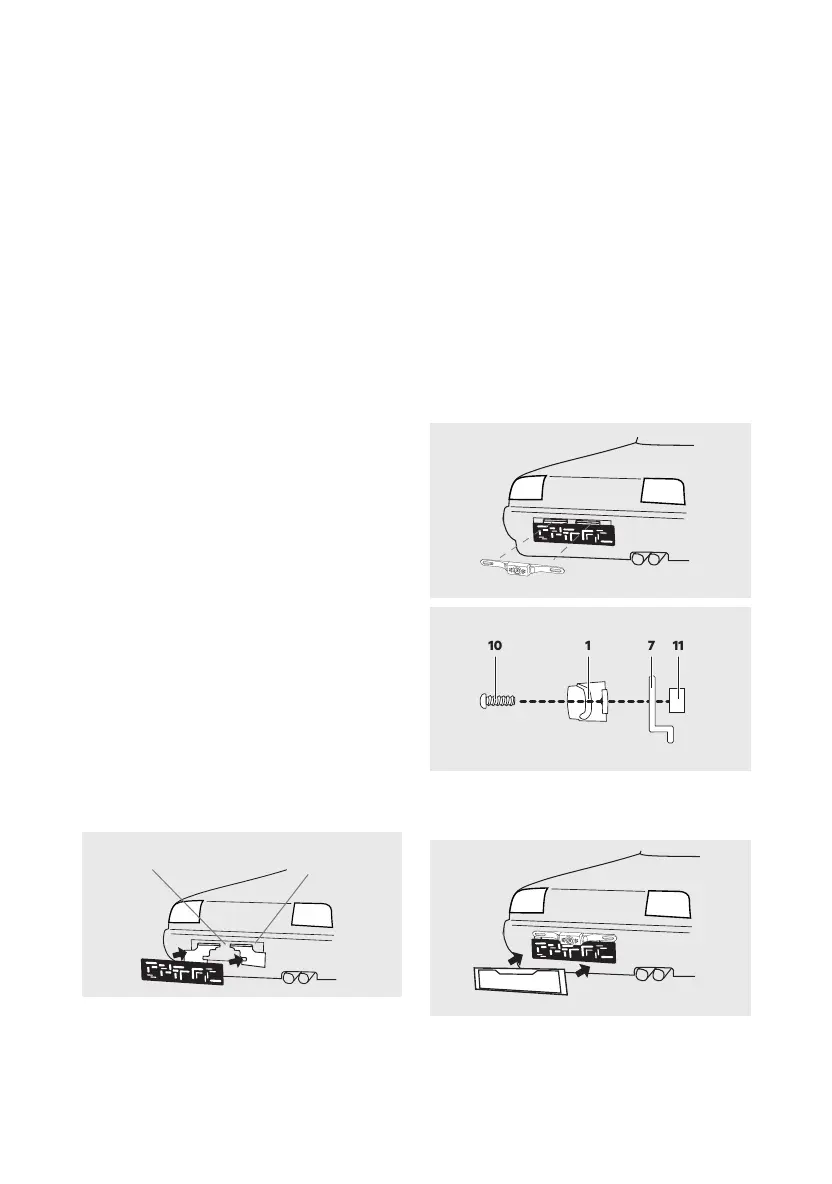

Image 4
Image 5
10 1 7 11
Image 6
Étape 2 : Ouverture pour le câble de la caméra
ouverture / un alésage vers l‘habitacle pour que la
prise du câble d‘alimentation de la caméra (1) puisse
atteindre l‘habitacle. Pour une meilleure visibilité
et un montage plus simple, retirez le revêtement
couverture de la plaque.
Attention :
Veillez à ce que le point de perçage ne se trouve pas
véhicule car ils pourraient être endommagés lors du
perçage !
Pour protéger la tôle du véhicule de la corrosion au
point de perçage, appliquez sur les bords percés
retouche du fabricant du véhicule) et laissez-la bien
sécher.
Placer ensuite la bague d‘étanchéité (8) sur le
perçage en l‘introduisant par le côté extérieur du
Etape 3 : Fixer les supports de la caméra
Montez les deux supports de la caméra (7) et, si
nécessaire, le support de la plaque ‘immatricula-
tion. Veillez à ce que la distance entre les deux
supports (7) ne soit pas inférieure à 4 cm (voir
ou en dessous de la plaque. L‘image 3 présente un
montage au-dessus de la plaque.
Attention !
Le positionnement des supports de la caméra
ne doit pas gêner la fonction de l‘éclairage de la
plaque ! Si cela est le cas, montez la caméra sur le
côté opposé.
Distance minimale 4 cm
Image 3
Exemple : Fixation de la
caméra sur le dessus
