www.aeg-automotive.com
40

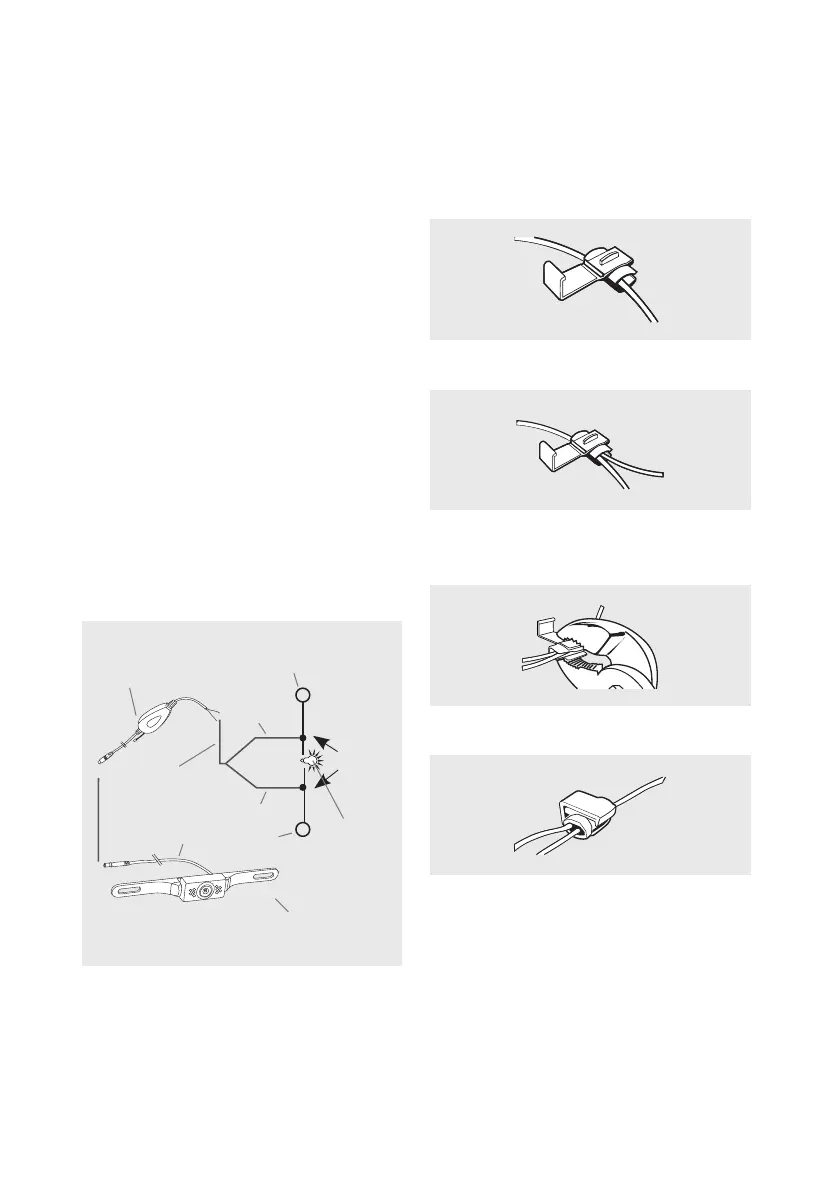

Pour connecter le câble aux feux de recul, utilisez
les deux pinces (9) et observez les étapes suivantes
pour connecter chacun des câbles.
Insérez le câble plus 12 V + des feux de recul sur le
côté du connecteur à pince (9) (voir image 8).
Insérez le câble rouge de l‘émetteur sur le côté du
connecteur à pince (9) (voir image 9).
Enfoncez avec une pince (non livrée) le contact
métallique en saillie dans la pince du câble (9). Les
deux câbles sont ainsi connectés.
Fermez le couvercle de sécurité de la pince de câble
(9).
Connectez avec la seconde pince (9) le câble
moins 12 V - des feux de recul avec le câble noir
de l‘émetteur comme sur les images 8 - 11. Ensuite,
rebranchez le câble moins de la batterie du véhicule.
Image 8
Image 9
Image 10
Image 11
Étape 6 : Poser le câble de caméra
Verlegen Sie nun das Kamerakabel (1) für die Ver-
bindung mit dem Kabel des Funktransmitters (11)
im Innenraum / Hohlraum des Fahrzeugs. Achten
Sie darauf, dass die Kabel nicht eingeklemmt oder
verknotet sind. Verbinden Sie nun den Stecker
des Kamerakabels (1) mit der Steckerbuchse des
Funktransmitters (11).
Étape 7 : Connecter le câble d‘alimentation avec
l‘émetteur
Retirez le cache des feux de recul. Retirez le support
de l‘ampoule du carter. Recherchez les câblesdu
véhicule menant aux feux de recul. Pour cela,
consultez le manuel du fabricant du véhicule.
Attention !
Avant de travailler sur le circuit électrique du
véhicule, vous devez débrancher le câble moins de
la batterie ! Sinon, les données, les codes et pro-
grammations pourraient être perdus ! Renseignez-
d‘éviter tout dommage.
Connectez maintenant le câble rouge de l‘émetteur
au câble 12 V + (plus) des feux de recul. Connectez
(moins) des feux de recul (voir image 7).
Émetteur
Rouge
Terre
Noir
Feux de
recul
Caméra
Câble de
caméra
12 V câble
d‘alimentation
+ 12 V DC
Feux de recul
Pince de
câble
Image 7
