Oberäche / Test der Batteriespannung
1
2
3
4
5
6
7
8
9
10
11

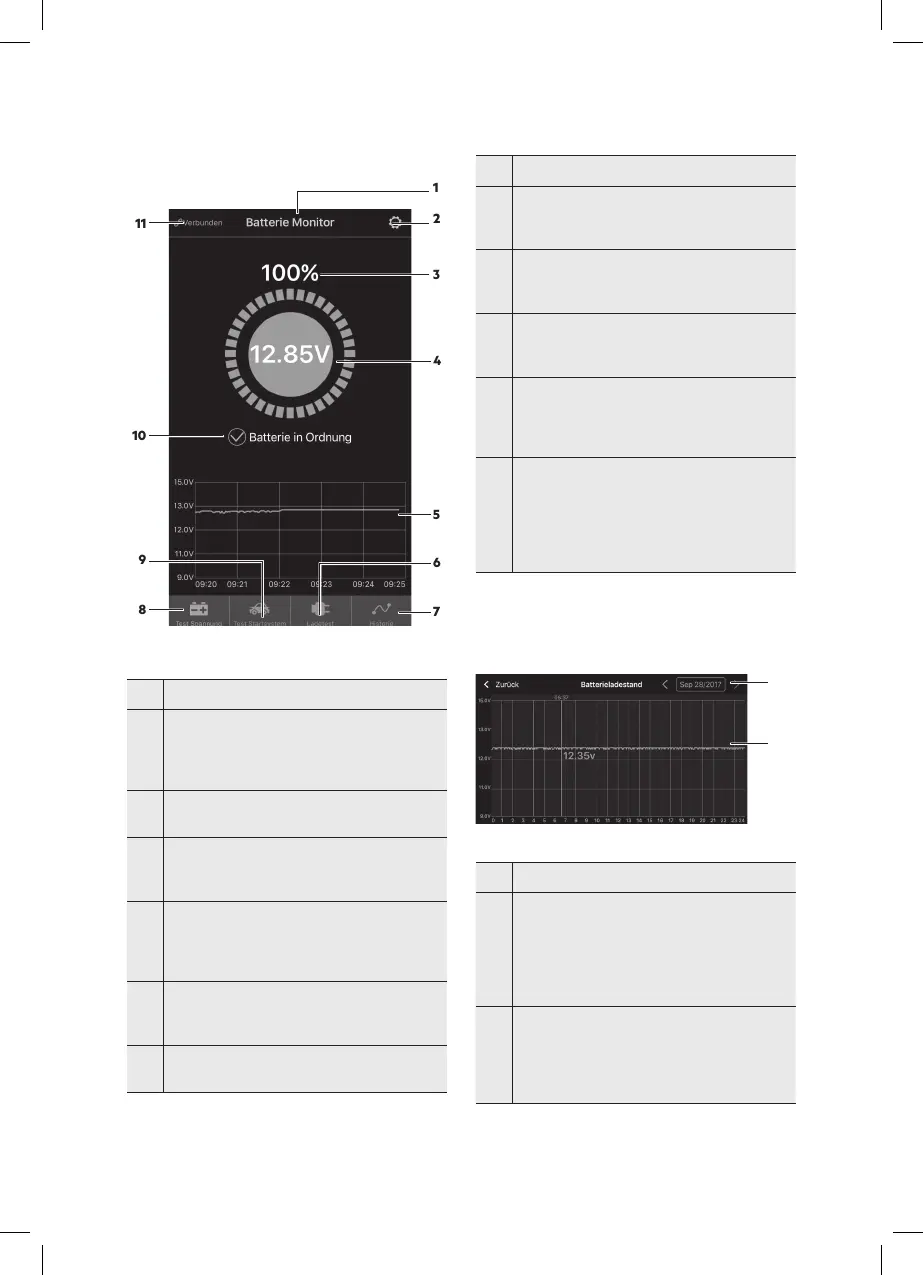

Abb. 1:
Nr. Funktion
1
Gerätename angezeigt.
In den Systemeinstellungen (2) kann im Gerä-
temanagement ein Gerätename vergeben werden.
2
Symbol für die Systemeinstellungen, zum Aufru-
fen der Einstellungen hier tippen.
3
Ladezustand der Batterie in % im nicht ladenden
Zustand.
4
Zeigt die tatsächliche Spannung der Batterie
> 12,7 V = Batterie voll geladen
12,4 V bis 12,7 V = Batterie in Ordnung
< 12,4 V = niedrige Spannung.
5
Zeigt die Kurve der Batteriespannung.
In der Kurventabelle kann durch Tippen jeder Tag
einzeln angezeigt werden.
6
es kann das Ladesystem manuell testen.
Nr. Funktion
7
-
chert jede Startzeit, Stoppzeit und Fahrtzeiten
des Fahrzeugs.
8
Batteriespannung, er ist als erste Schnittstelle
voreingestellt.
9
Symbol für den Test des Startsystems, bei jedem
Start des Motors wird das Startsystem automa-
tisch getestet.
10
Batteriezustand
Blau = Batterie in Ordnung, Ladevorgang
Rot = Niedrige Spannung
11
Blau = verbunden
Rot = Verbindung getrennt
Nach der Voreinstellung erfolgt die Verbindung
zum letzten, verbundenen Gerät automatisch, es
kann aber auch manuell eine Verbindung herge-
stellt oder getrennt werden.
Symbole (6, 7, 8, 9)
blau = ausgewählt
grau = nicht ausgewählt
Spannungskurve
Abb. 2: Spannungskurve
Nr. Funktion
12
Datumsauswahl: Bei einem Klick darauf wird ein
Kalender angezeigt,
orange = Spannungskurve für diesen Tag
verfügbar
rote Zahl: Spannungsanomalie an diesem Tag
aufgetreten
13
Spannungskurve, beim Tippen darauf erscheint
ein Schieber, oberhalb des Schiebers erscheint
die Test-Zeit, die orange Zahl unterhalb der
Kurve zeigt den Spannungswert während dieses
Zeitraums an.
12
13
