32
DESCRIPTION DU
PRODUIT

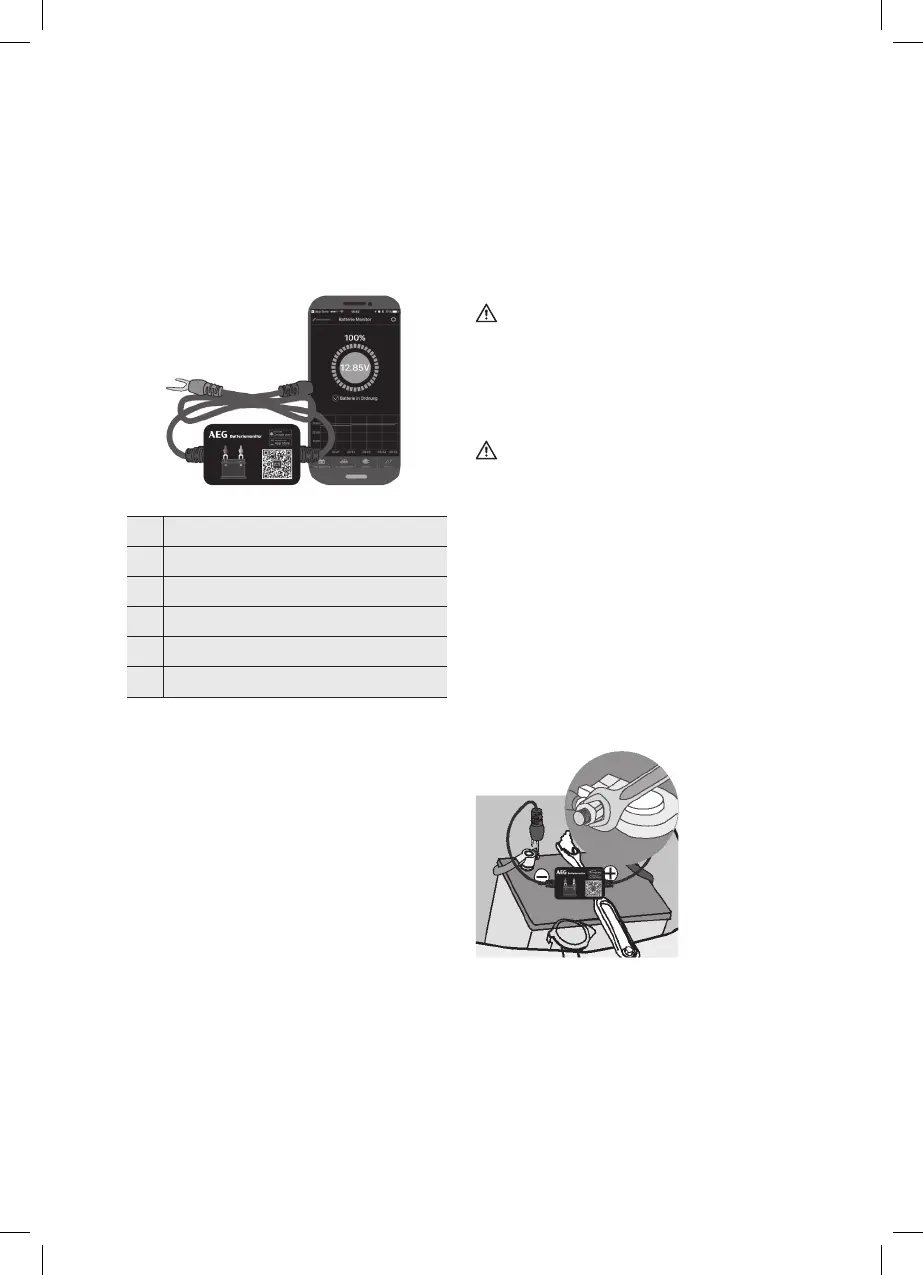

Aperçu du produit
N° Dénomination
1 Appli
2 Cosse de câble (noir)
3 Cosse de câble (rouge)
4 Moniteur de batterie
5 Bande auto-agrippante (non illustrée)
1
4
2
3
MONTAGE
MONITEUR DE BAT
TERIE
Avertissement !
Si vous n’êtes pas familier avec les installations et
connexions électriques ou bien si vous n’êtes pas
sûr lors d’une de ces étapes, faites appel à des spé-
cialistes qui vous conseilleront ! Il existe un risque
de dommages matériels et corporels !
Attention !
Veillez à ce que les cosses de câble soient bien
vissées aux lieux de branchement.
-
lation peut fondre voire se détériorer.
Préparation
Nettoyez la zone de travail. Éliminez toutes les
salissures (p. ex. liquide de batterie, huile ou dépôts
siliconés).
Brancher le moniteur de batterie
Lors du branchement, veillez à respecter la polarité :
câble rouge : pôle positif de la batterie
câble noir : pôle négatif de la batterie
1.
Desserrez l’écrou et la rondelle.
2. Placez la cosse de câble (3) du câble positif sur la
borne positive de la batterie.
3. Fixez la cosse de câble avec la rondelle et l’écrou.
De la même manière, branchez le câble négatif à la
borne négative.
4. Fixez le boîtier du moniteur de batterie à l’aide
de la bande auto-agrippante (5 - non fournie).
