8
PRODUKT
BESCHREIBUNG

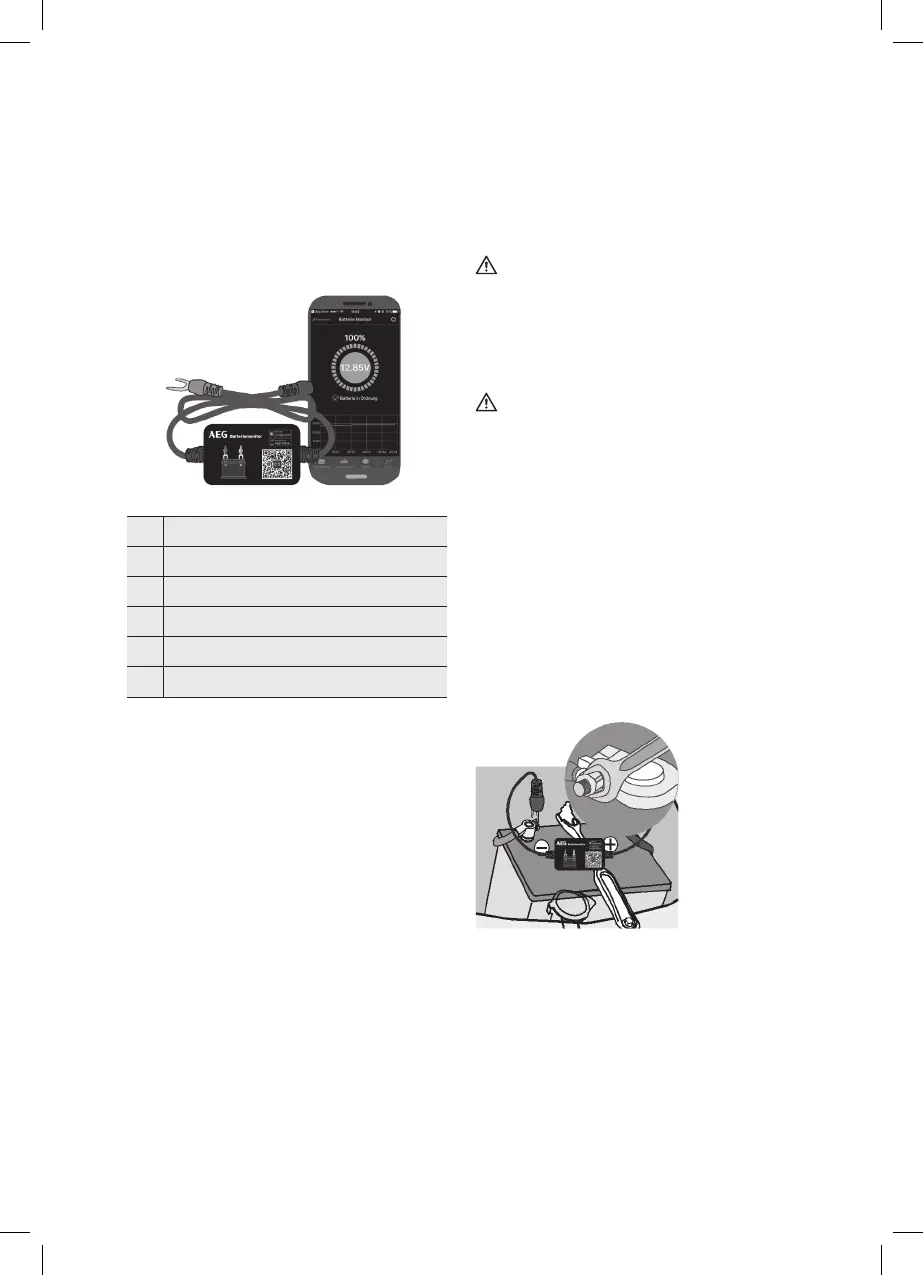

Produktübersicht
Nr. Bezeichnung
1 App
2 Kabelschuh (schwarz)
3 Kabelschuh (rot)
4 Batterie Monitor
5 Klettband (nicht im Bild)
1
4
2
3
MONTAGE
BATTERIE MONITOR
Warnung!
Sollten Sie sich mit elektrischen Installationen und
den Anschlüssen nicht auskennen oder bei einem
dieser Schritte nicht sicher sein, fragen Sie Fachleu-
te bezüglich der Installation um Rat! Es besteht die
Gefahr von Sach- und Personenschäden!
Vorsicht!
Achten Sie darauf, dass die Kabelschuhe an den
Verbindungsstellen fest verschraubt sind.
Überprüfen Sie die Verbindungen regelmäßig.
werden und die Isolierung kann schmelzen bzw.
beschädigt werden.
Vorbereitung
Reinigen Sie den Arbeitsbereich. Entfernen Sie
-
keit, Öl oder silikonhaltige Ablagerungen).
Batterie Monitor anschließen
Beachten Sie beim Anschluss die korrekte Polarität:
rotes Kabel: Pluspol der Batterie
schwarzes Kabel: Minuspol der Batterie
1.
2. Setzen Sie den Kabelschuh (3) des Plus-Kabels
auf die Plus-Klemme an der Batterie.
3. Befestigen Sie den Kabelschuh mit der Unterleg-
scheibe und der Mutter.
Schließen Sie das Minus-Kabel genauso an der
Minus-Klemme an.
4. Befestigen Sie das Gehäuse des Batterie Mo-
nitors mit dem Klettband (5 - im Lieferumfang
enthalten).
