DE 11

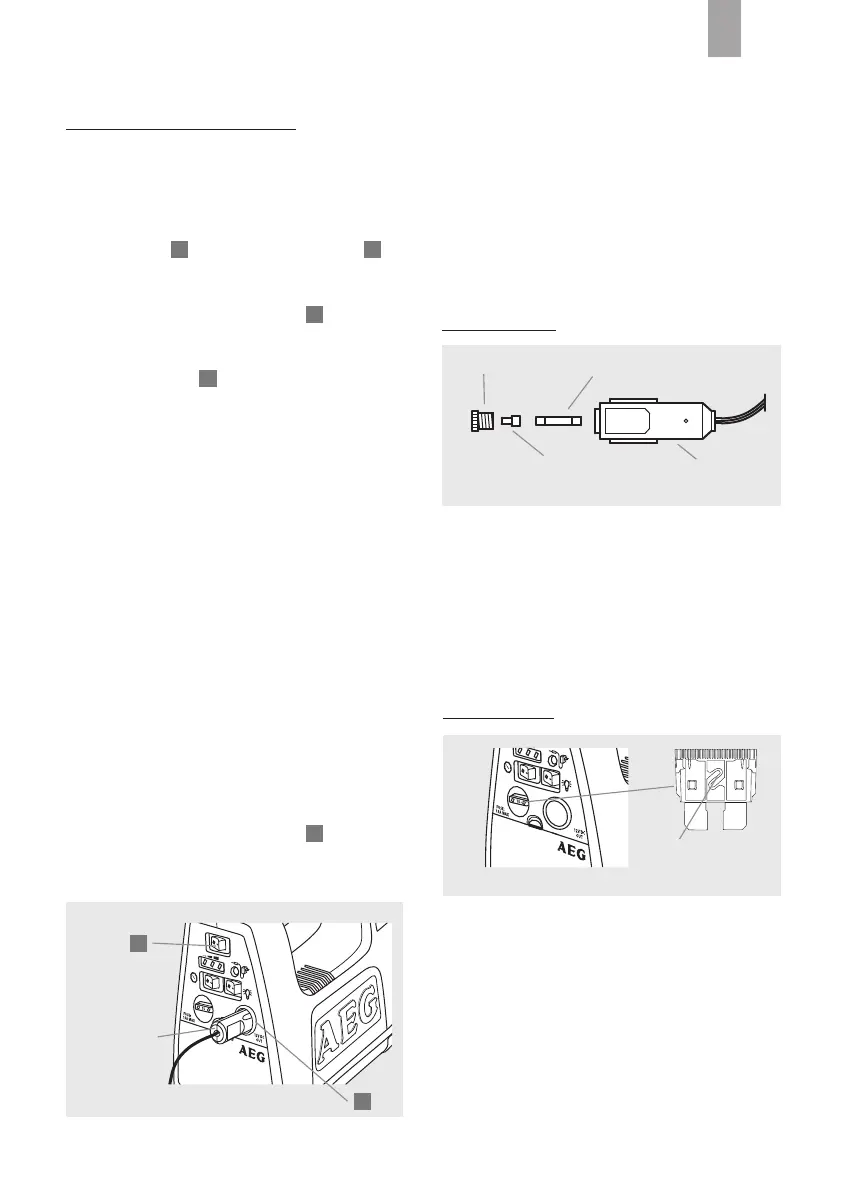

▪ Ziehen Sie die Flachstecksicherung mit einer
Flachzange vorsichtig aus der Sicherungs-
halterung in der Gehäuseeinheit für die Bedien-
elemente heraus.
▪ Ersetzen Sie die defekte Sicherung durch eine
neue 15 A Flachstecksicherung, indem Sie diese
mit dem Daumen vorsichtig in die Sicherungs-
halterung drücken, bis sie mit dem Geräte-
gehäuse abschließt (siehe Bild 9).
Bild 9
Intakte Flach-
stecksicherung
15 A (Ampere)
Gerätesicherung
▪ Schrauben Sie die Halteschraube heraus.
▪ Entnehmen Sie die Kontaktkappe und die
15 A (Ampere) Rundsicherung.
▪ Setzen Sie alle Teile mit der neuen 15 A Siche-
rung gemäß der abgebildeten Reihenfolge zu-
sammen und schrauben Sie die Halteschraube
wieder auf (siehe Bild 8).
Bild 8
Stecker 12 V
Kfz-Anschluss
Kontaktkappe
Rundsicherung 15 A (Ampere)
Halteschraube
12 V Kfz-Stecker
4.6 Sicherungen wechseln
▪ Die 12 V Kfz-Steckerbuchse des Gerätes ist
nun aktiv und das angeschlossene 12 V
Fremdgerät kann jetzt betrieben werden (siehe
Bild 7).
▪ Trennen Sie nach dem Gebrauch des Fremdge-
rätes den 12 V Kfz-Stecker von der 12 V Kfz-
Steckerbuchse des Gerätes.
Bild 7
12 V Kfz-
Stecker des
Fremdgerätes
▪ Entfernen Sie die Abdeckung der 12 V Kfz-
Steckerbuchse.
▪ Verbinden Sie den 12 V Kfz-Stecker des Fremd-
gerätes mit der 12 V Kfz-Steckerbuchse des
Gerätes.
▪ Drücken Sie den Betriebsschalter auf die
Position ( I ).
4.5 Verwendung der 12 V Kfz-Steckdose
Hinweis! Betreiben Sie den Kompressor
oder die Beleuchtung nicht während des
Ladevorgangs!
▪ Verbinden Sie den kleinen runden Stecker des
Ladenetzteils mit der Anschlussbuchse .
▪ Stecken Sie das Ladenetzteil in eine 230 V
Netzsteckdose.
▪ Drücken Sie den Betriebsschalter auf die
Position ( I ). Das Gerät schaltet nun in den
Lademodus um.
▪ Die LED-Anzeige leuchtet auf und die
blinkende LED zeigt die aktuelle Akkukapazität
an. Die Ladezeit beträgt ca. 10 - 12 Stunden.
Bei voll aufgeladenem Akku muss die grüne LED
dauerhaft leuchten.
▪ Nach dem Ladevorgang das Gerät mit dem
Betriebsschalter ausschalten und das 230 V
Ladenetzteil vom Gerät und der 230 V Steck-
dose entfernen.
Vor der ersten Inbetriebnahme sollte der Akku
vollständig aufgeladen werden.
Laden mit dem 230 V Ladenetzteil
4.4 Laden des Geräteakkus
