Manometer, Anzeige des Luftdrucks bis
max. 10 bar / 145,03 PSI (bar und PSI
sind Druckeinheiten, 1 Bar = 14,50 PSI)
und Zifferblattbeleuchtung
Leuchte mit 4 LEDs
Druckluftschlauch, an der unteren Ge-
häusevertiefung verstaubar
Autoventil-Hebelstecker mit Ventilschnell-
verschluss
Einstellring zur Markierung eines
bestimmten Luftdruckwertes
1 Ventiladapter mit ca. 8,0 mm Durch-
messer
1 Ventiladapter mit ca. 4,5 mm Durch-
messer
1 Ventiladapter mit ca. 2,0 mm Durch-
messer (Ballnadel)
Aufbewahrungsfach für 12 V Kfz-Stecker
mit Kabel und 230 V Ladenetzteil.
230 V Ladenetzteil
Abdeckung des Aufbewahrungsfaches für
die Ventiladapter
12 V Kfz-Stecker mit Kabel und 15 A
(Ampere) Sicherung
O / I, Ein- / Aus-Betriebsschalter
Anschlussbuchse für das Ladenetzteil
O / I, Ein- / Aus-Lichtschalter für LEDs
12 V Kfz-Steckerbuchse mit Abdeckung
Clipverschluss des Ablagefaches; zum
Öffnen den Clip nach unten drücken
Gerätesicherung 15 A (Ampere)
O / I , Ein- / Aus-Kompressorschalter
LEDs zur Anzeige der Batteriekapazität
beim Betrieb sowie zur Anzeige der
Batteriekapazität während des Lade-
vorgangs des Akkus.
Grüne LED = Akku ist voll
Gelbe LED = Akku ist halb voll
Rote LED = Akku ist fast leer, muss ge-
laden werden.
Gehäuseeinheit für die Bedienelemente

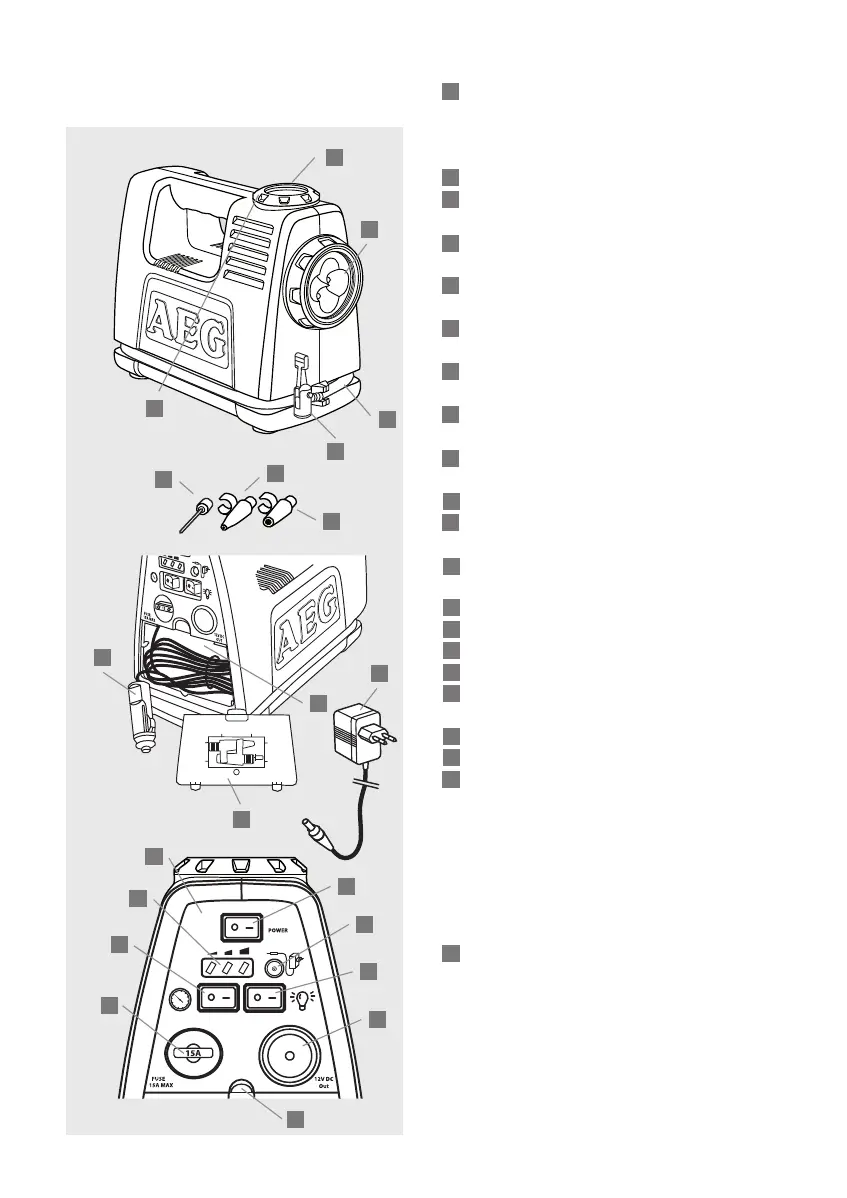

3.2 Produktübersicht
