▪ Retirez le cache de la fiche automobile 12 V..
▪ Connectez la fiche automobile 12 V de l'appa-
reil externe avec la prise 12 V de l'appareil.
▪ Placez l'interrupteur de marche / arrêt dans
la osition . P ( I )
▪ Connectez la petite prise ronde du chargeur
avec la prise .
▪ Branchez le chargeur dans une prise 230 V.
▪ Placez l'interrupteur de marche / arrêt dans
la osition ( I ). L'appareil se met dans le mode
de charge.
▪ L'affichage à LED s'allume et la LED cligno-
tante indique la capacité actuelle de la batterie.
Le délai de charge est de 10 - 12 heures.
Lorsque la batterie est entièrement chargée, la
LED verte reste allumée.
▪ Après le processus de charge, éteindre l'appa-
reil sur l'interrupteur et débranchez le chargeur
230 V de l'appareil et de la prise 230 V.
P
10
14
13
20
13
FR 37
▪ Retirez le fusible plat avec une pince plate avec
précaution de son support situé dans l'unité du
boîtier pour les éléments de commande.
▪ Remplacez le fusible plat défectueux 15 A par
un nouveau en appuyant avec précaution dans
le support de fusible avec le pouce jusqu'à ce
qu'il s'enclenche dans le boîtier (voir image 9).

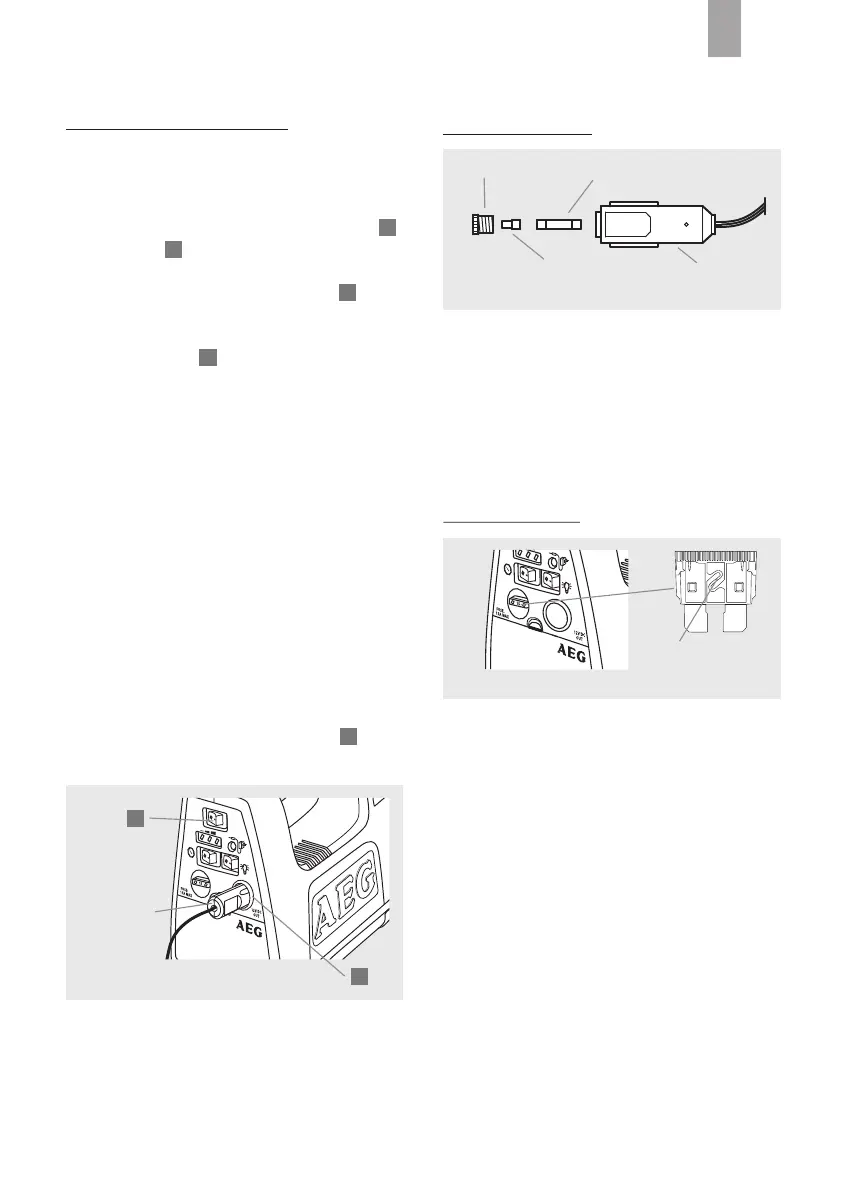

Illustration 9
Fusible plat intact
15 A (ampère)
Fusible de l'appareil
▪ Dévissez la vis de maintien.
▪ Retirez le capuchon de contact et le fusible rond
15 A (ampère).
▪ Assemblez toutes les pièces avec le nouveau
fusible plat 15 A en respect de l'ordre illustré et
revissez la vis de maintien (voir illustration 8).
Illustration 8
Prise 12 V auto-
mobile
Capuchon de contact
Fusible rond 15 A (ampère).
Vis de maintien
Prise automobile 12 V
4.6 Changer les fusibles
Illustration 7
Fiche auto-
mobile 12 V
de l'appareil
externe
4.5 Utilisation de la prise automobile 12 V
Remarque ! N'utilisez pas le compresseur
ni l'éclairage pendant le processus de
charge !
Avant la première mise en service, la batterie doit
être chargée en intégralité.
Charger avec le chargeur 230 V
4.4 Charger la batterie de l'appareil
▪ La fiche 12 V de l'appareil est désormais active
et l'appareil externe 12 V peut être maintenant
mis en service (voir illustration 7).
▪ Débranchez après utilisation l'appareil externe
de la prise automobile 12 V et de la fiche 12 V
de l'appareil.
13
16
