AEG LA 10 - Visione Dinsieme del Prodotto

1
2
3
4
5
6
7
8
9
10
11
Manometro, indica la pressione dell'aria
fino ad un max. di 10 bar / 145,03 PSI
(bar e PSI sono unità della pressione, 1 Bar
= 14,50 PSI) e illuminazione del quadrante
Luci con 4 LED
Tubo per l'aria compressa, ripiegabile nello
scomparto inferiore dell'alloggiamento.
Leva di bloccaggio-valvola auto con chiu-
sura rapida della valvola
Anello di registrazione per indicare un
determinato valore di pressione
1 adattatore per valvola con ca. 8,0 mm di
diametro
1 adattatore per valvola con ca. 4,5 mm di
diametro
1 adattatore per valvola con ca. 2,0 mm di
diametro (ago per pallone)
Scomparto per la presa auto 12 V con cavo
e caricabatterie 230 V.
Caricabatterie 230 V
Elemento di copertura dello scomparto per
l'adattatore per valvola
Spina per auto 12 V con cavo e fusibile
15 A (Ampere)
O / I, interruttore on / off
Bussola di attacco del caricabatteria
O / I, interruttore on / off per i LED
Connettore femmina per auto 12 V con
copertura
Chiusura a clip dello scomparto porta-
oggetti; per aprire la clip premere verso il
basso
Fusibile dell'apparecchio 15 A (Ampere)
O / I , interruttore on / off del compressore
LED per indicare la capacità della batteria
sia durante l'utilizzo che durante il processo
di carica della batteria.
LED verde = la batteria è piena
LED giallo = la batteria è carica a metà
LED rosso = la batteria è quasi scarica,
deve essere caricata.
Unità dell'alloggiamento per gli elementi di
comando

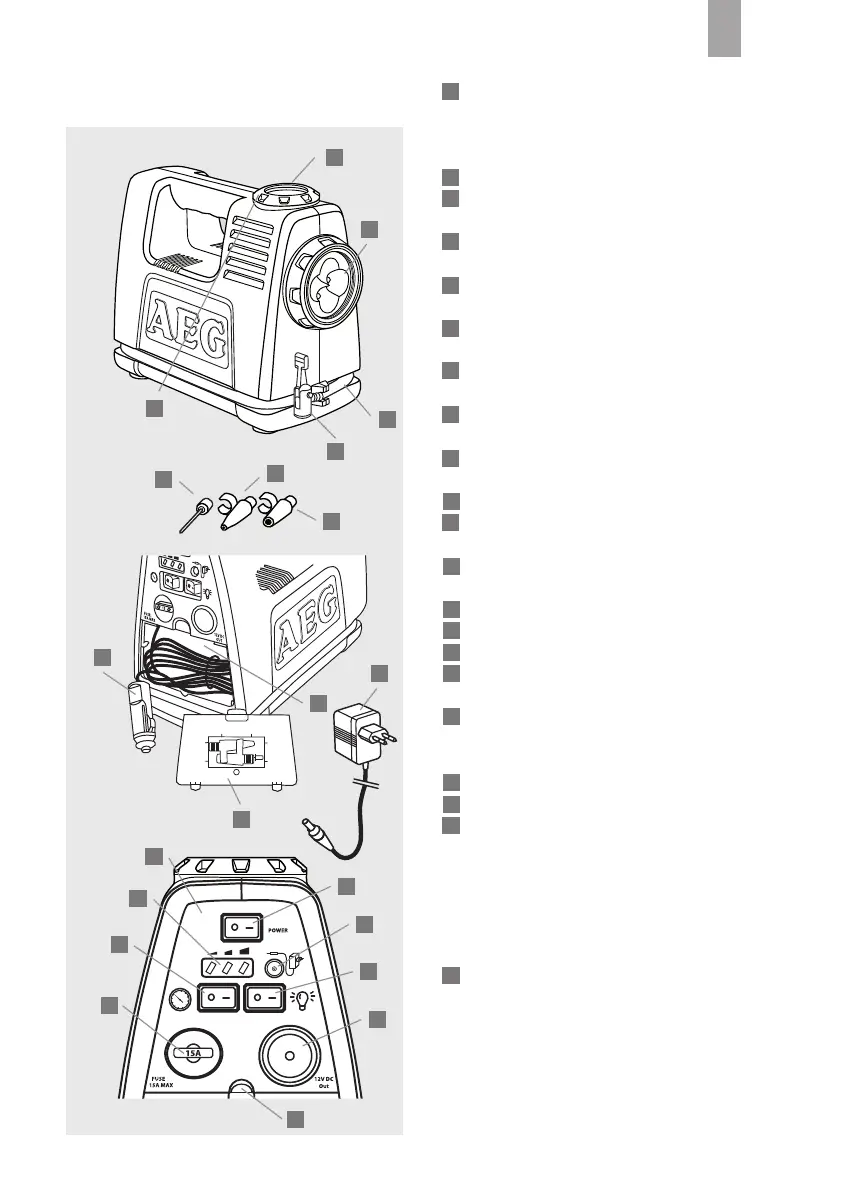

3.2 Visione d'insieme del prodotto
12
13
14
15
16
17
18
19
20
21
47IT
1
2
3
4
5
6
7
8
9
12
13
14
15
16
17
18
19
20
21
10
11
Figura 4
Figura 3
Figura 2
Figura 1
