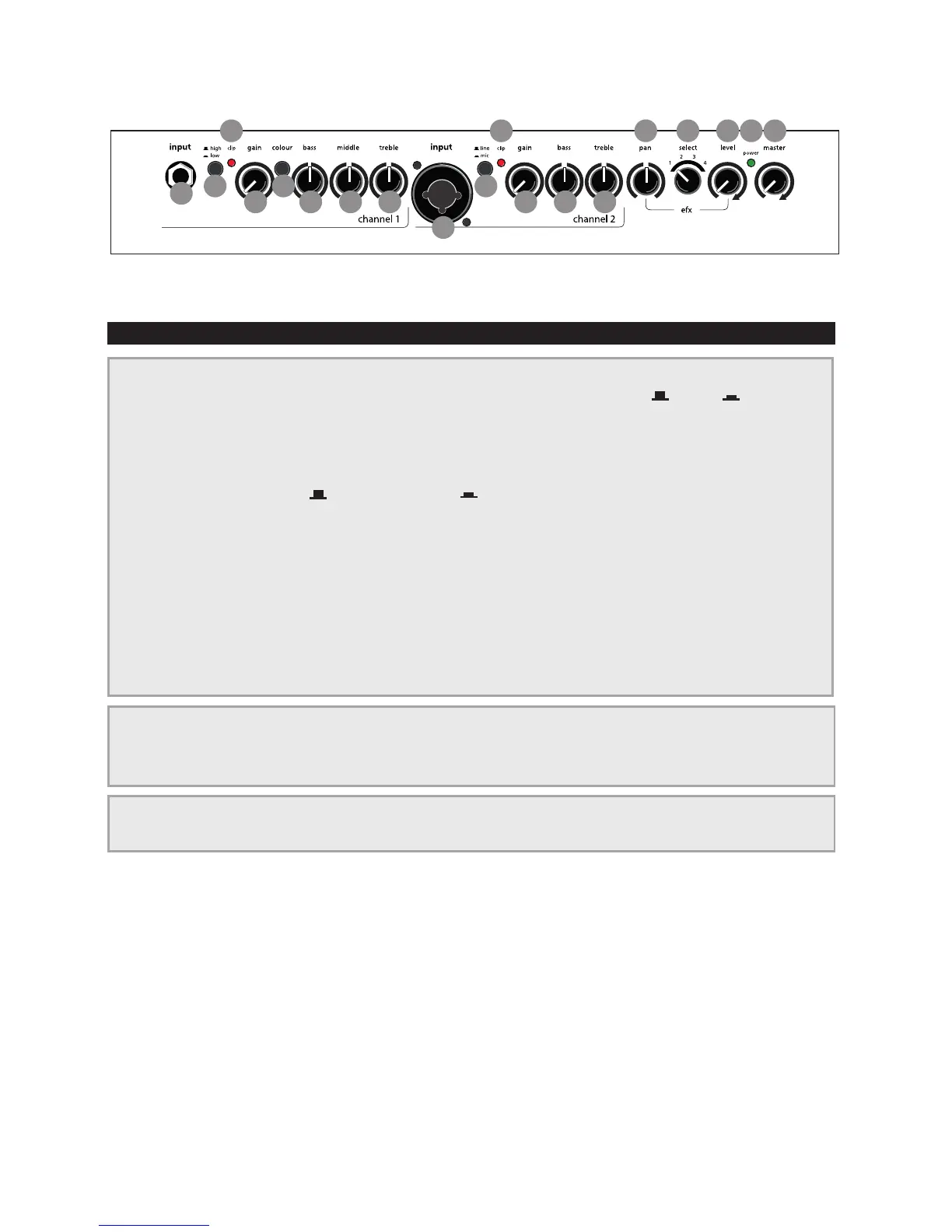

3. Contrôles et connexions
channel 1 + 2
efx
mains & master
3.1 Face avant
1) input (ch. 1) Prise d‘entrée Jack mono.
2) high/low Commutateur de sensibilité d’entrée, atténuateur = o  = on
3) clip Indicateur clip
4) gain Contrôle du gain
5) colour Outon pour ajuster la sensibilité d‘entrée
= haute sensibilité = basse sensibilité
6) bass Contrôle les fréquences graves
7) middle Contrôle les fréquences médiums
8) treble Contrôle les fréquences aiguës
9) input (ch. 2) Entrée commutable avec mode ligne et mode micro Prise Combo,
XLR + prise ¼” (6,35 mm)
10) line/mic Bouton de sélection de la source de signal:
line: pour instrument (capteur) uniquement par la prise Jack.
mic: pour micro par la prise Jack ou XLR.
11) pan Contrôle de distribution de signal d'e et
12) select Commutateur de sélection d'e et
13) level Contrôle le niveau des e ets internes
14) power Ce voyant s‘allume lorsque l‘ampli est prêt à être utiliser
15) master master Contrôle le volume général
