AER Compact 60 3 - 3 Bedienungselemente und Anschlüsse; Frontseite

4
3. Bedienelemente und Anschlüsse
channels 1 + 2
efx
mains & master

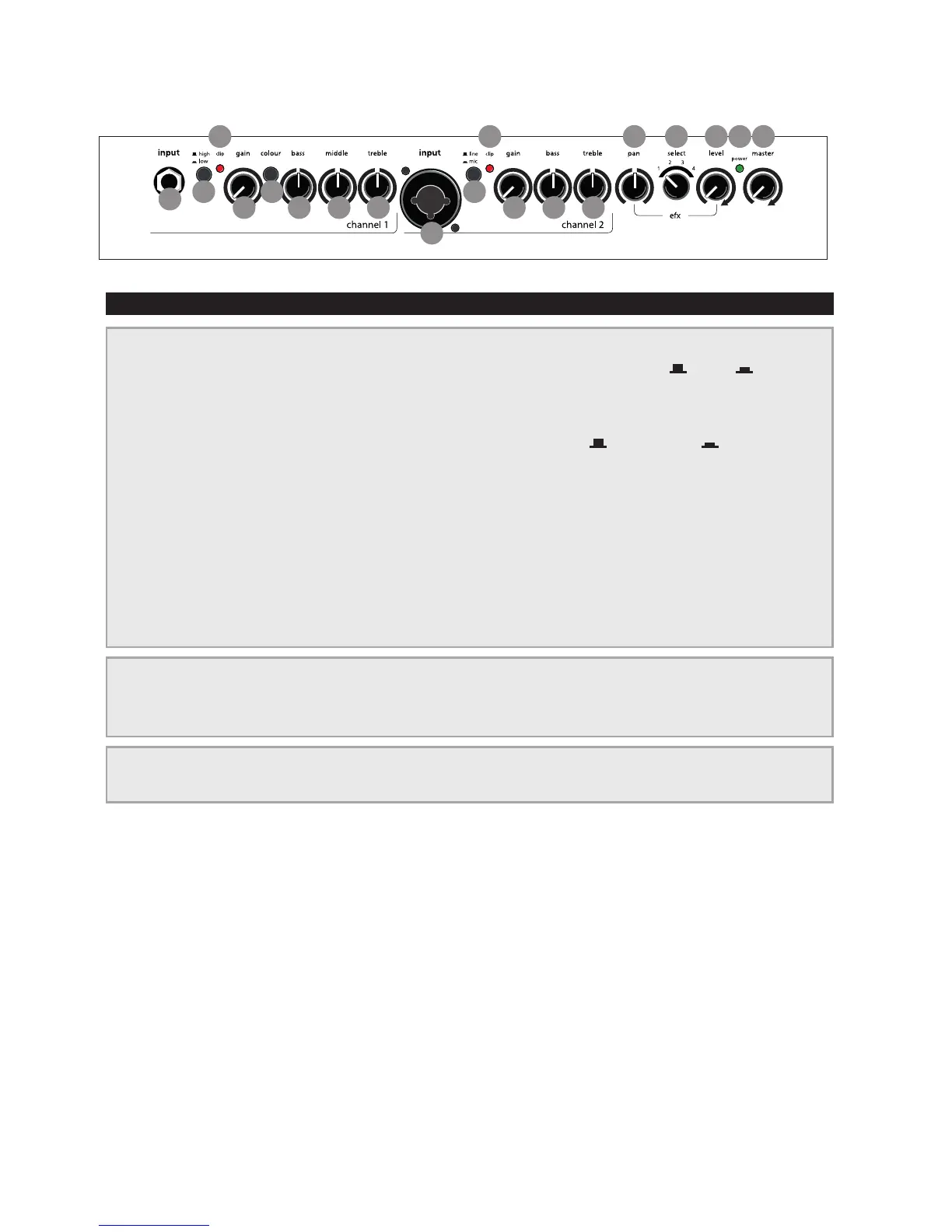

3.1 Frontseite
1) input (ch. 1) Signaleingang-Buchse für 6,3 mm Mono-Klinkenstecker
2) high/low Eingangsemp ndlichkeits-Umschalter, Attenuator = aus = an
3) clip Übersteuerungsanzeige
4) gain Eingangspegel-Regler
5) colour Aktivierungsschalter Klangfarben lter = nicht aktiv = aktiv
6) bass Basspegel-Regler
7) middle Mittenpegel-Regler
8) treble Höhenpegel-Regler
9) input (ch. 2) Signaleingang-Kombibuchse für 6,3 mm Mono-Klinkenstecker
und XLR-male-Stecker
10) line/mic Signalquellen-Wahlschalter der Kombibuchse: line (nur über
Klinkenstecker) für Instrumente (Tonabnehmer) und andere
line-Quellen, mic (nur über XLR-Stecker) für Mikrofone
11) pan E ektsignalverteilungs-Regler
12) select E ektauswahlschalter
13) level Pegel-Regler interner E ekt
14) power Ein-/Aus-Betriebszustandsanzeige
15) master Gesamtpegel-Regler
IF_Compact603_20120529
Compact 603
1
2
3 3
4 4
5
6 67 8 8
9
10
11 12 13 14 15
