AER Compact 60 3 - Rückseite

5
power on
line out
headphones
send
return
tuner
CAU T I O N
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AT T E N T I O N
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
Made in Germany by
B
Compact 603
twin channel acoustic amplier
tip = int. efx
ring = ext. efx
on/o
1 = gnd
2 = pos
3 = neg
DI-out
footswitch
IB_Compact603_20120529
1
2
3
4
5
7
8
6

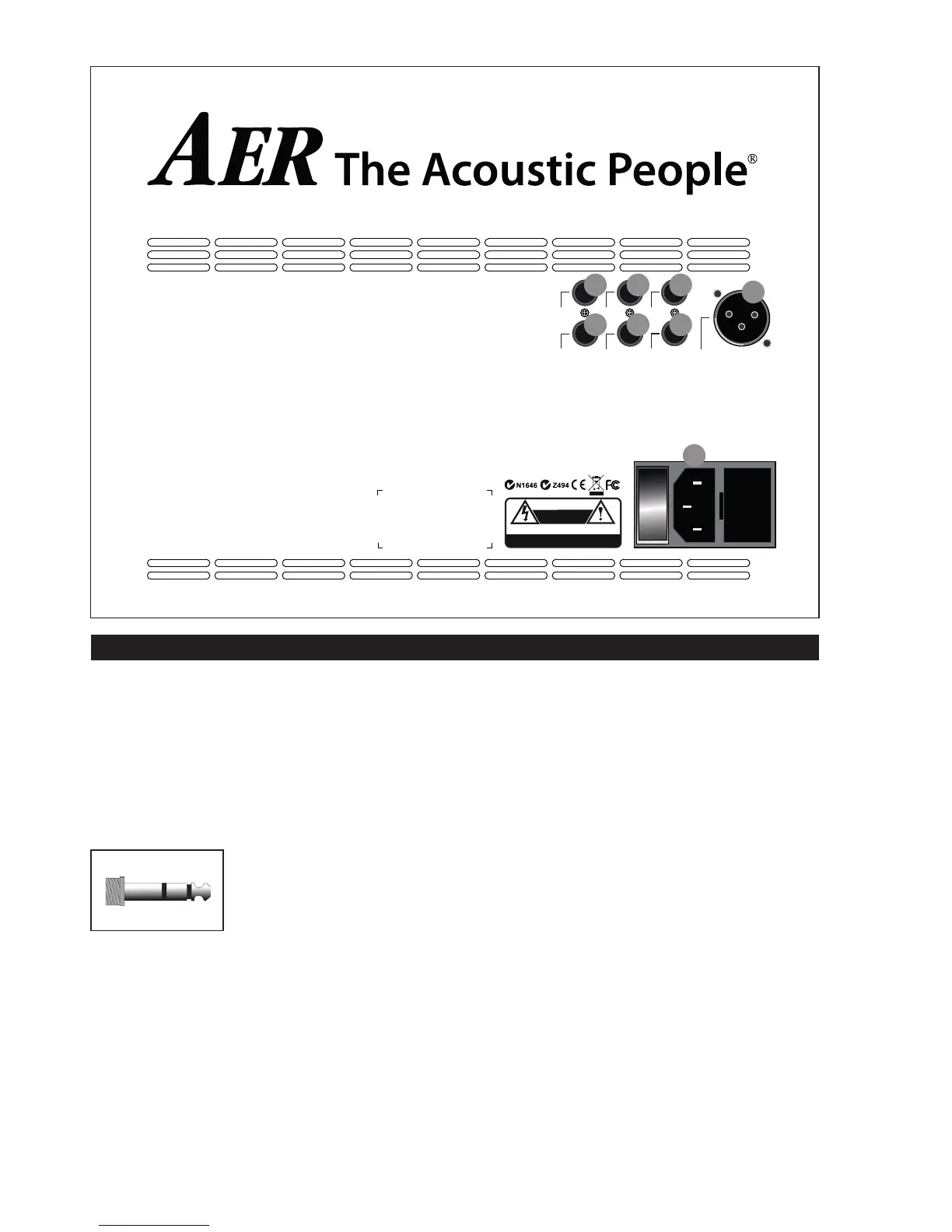

3.2 Rückseite
1) line out
Am line out liegt das Vorverstärkerausgangs-
signal nach Klangregelung, Eekten und master
zur Weiterleitung an andere Geräte an.
2) headphones
Dieser Ausgang dient zur Verwendung eines
Stereo- Kopfhörers und schaltet dabei den
Lautsprecher stumm.
!!! Achtung: Bitte verwenden
Sie ausschließlich Kopfhörer
mit Stereo-Klinkenstecker an
dieser Ausgangsbuchse !!!
3) send
Dieser Ausgang stellt die Verbindung zum Input
eines externen Eektgerätes her. Gemeinsam mit
return bildet send einen Eekteinschleifweg. Der
Eekt kann per Fußschalter ein- oder ausgeschal-
tet werden.
4) return
Return als Teil des Eekteinschleifweges stellt
den Signaleingang für ein externes Eektgerät
dar (vom Ausgang des Eektgerätes). Der Eekt
kann per Fußschalter ein- oder ausgeschaltet
werden. Return kann auch allein als quasi Auxiliary-
Signaleingang verwendet werden (-10 dbV).
5) tuner
Dieser Signalausgang (-9 dbV), der das Signal
vor dem master abgreift, ist zum Anschluss eines
Stimmgerätes vorgesehen.
6) footswitch
Anschlussbuchse für einen Doppel-Fußschalter
(Ein-/Aus-Schalter,
tip = interner Eekt / ring = externer Eekt an/aus).
7) DI-out
Der DI-out ist ein elektrisch symmetrierter Vorver-
stärkerausgang, pre master, pre Eekt, post EQ.
8) power on
Am power on Schalter der Netzkombination mit
integriertem Sicherungshalter schalten Sie den
Compact 60
3 an und aus.
