1) line out
Sortie préampli, après le volume général.
Jack mono 6,35 mm.
2) headphones
Sortie pour casque.m Jack stéréo 6,35 mm.
Note : Le casque doit avoir un
Jack stéréo. Ne pas brancher
de Jack mono.
3) send
Sortie vers l‘entrée des eets externes.
Jack mono 6,35 mm.
4) return
Entrée pour le retour des eets externes. Jack mono
6,35 mm.
5) tuner
Sortie vers un accordeur. Jack mono 6,35 mm.
6) footswitch
Prise pour double pédale pour commuter les eets
internes et externes. (pointe = eets internes,
anneau = eets externes).
Jack stéréo 6,35 mm.
7) DI-out
Sortie préampli symétrique XLR.
8) power on
Prise d‘alimentation avec porte-fusible et interrupteur
marche/arrêt

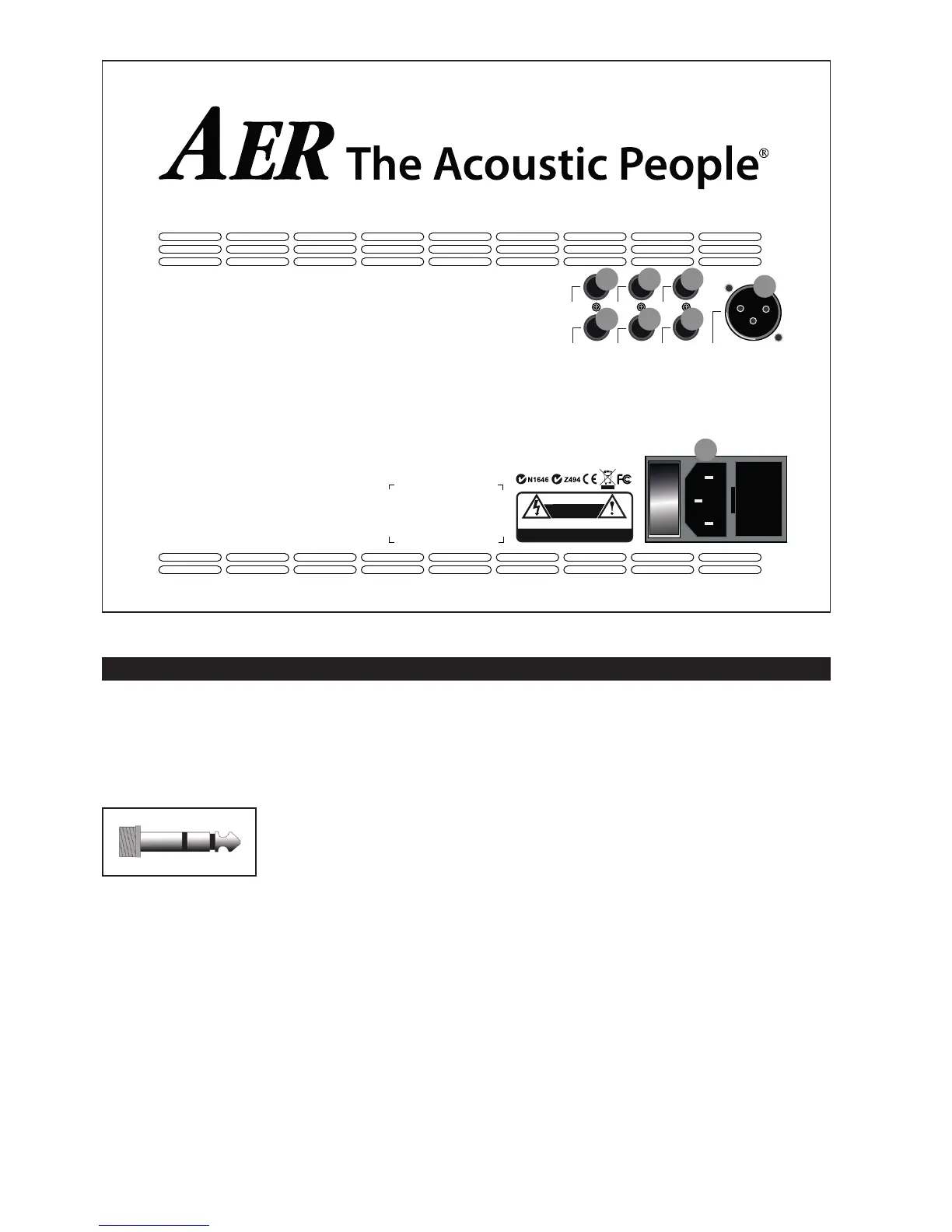

3.2 Face arrière
power on
line out
headphones
send
return
tuner
CAU T I O N
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AT T E N T I O N
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
Made in Germany by
B
Compact 603
twin channel acoustic amplier
tip = int. efx
ring = ext. efx
on/o
1 = gnd
2 = pos
3 = neg
DI-out
footswitch
