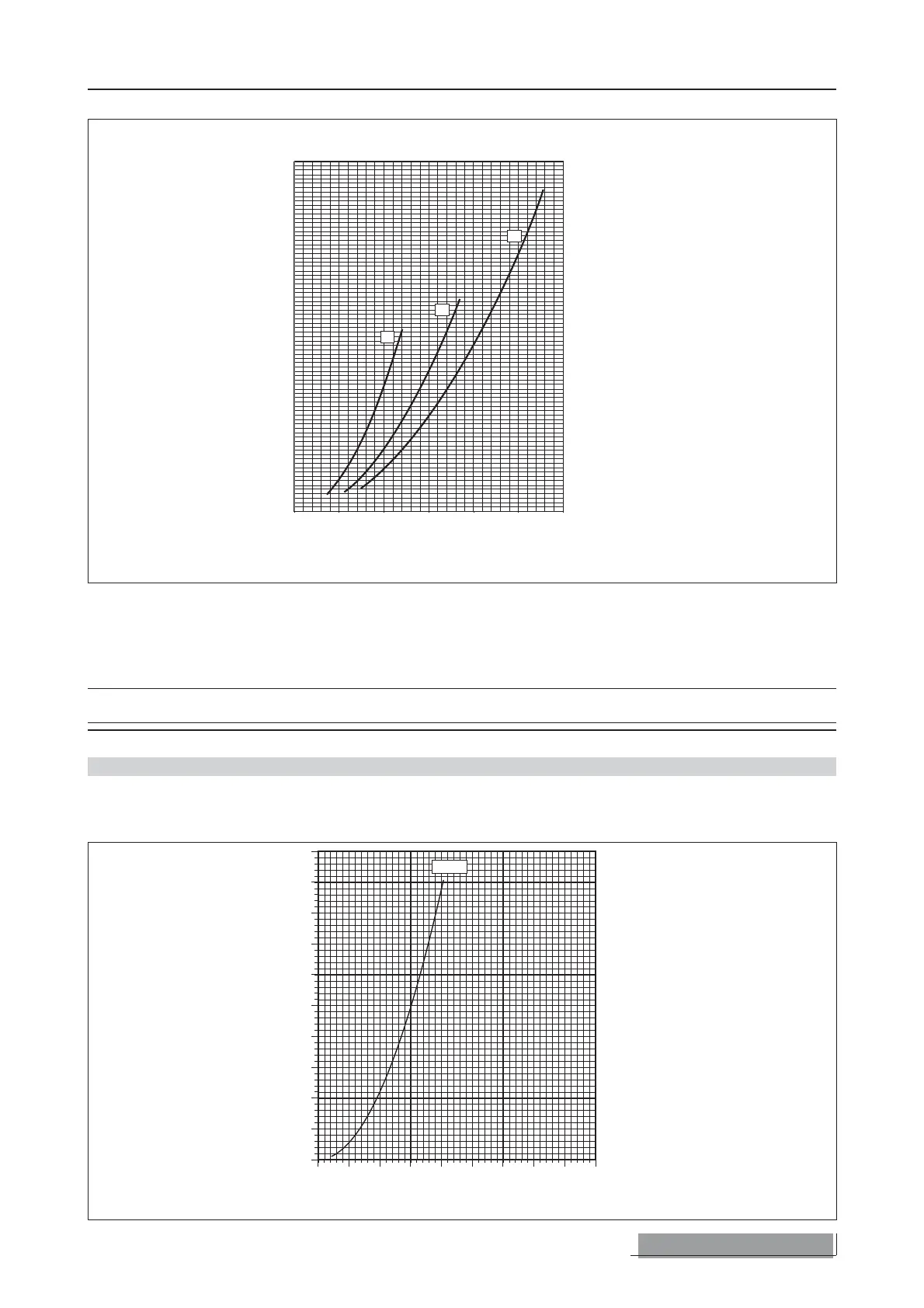

AERMEC NBW 147 - Page 27

0
51015202530
m /h
3
0
20
40
60
80
100
120
140
kPa
160
150
130
110
90
70
50
30
10
A
B
C
Portata acqua • Water flow
CONDENSATORI NBW H • NBW H CONDENSERS
TAV 11 PERDITE DI CARICO • PRESSURE DROPS
A NBW 142 H
B NBW 202 H
C
NBW 302 H
NBW 402 H
Le perdite di carico dei diagrammi sono relative ad una temperatura media dell’acqua di 50 °C. La tabella seguente riporta la correzione da
applicare alle perdite di carico al variare della temperatura media dell’acqua.
The pressure drops in the charts refer to an average water temperature of 50 °C. The following table shows the corrections to apply to the
pressure drops with a variation in average water temperature.
Temperatura media dell’acqua
5°C 10°C 15°C 20°C 30°C 40°C 50°C
Average water temperature
Coefficiente moltiplicativo
1,22 1,10 1,08 1,06 1,04 1,02 1,00
Correction factor
TAV 12 PERDITE DI CARICO FILTRO ACQUA • WATER FILTER PRESSURE DROPS
Mod. NBW 147 207 307 407
2” 1/2    
0
10
20
30
40
50
60
70
80
90
kPa 100
0 10 20 30 40 50 60 70 80 90 l/h x 1.000
2" 1/2
Portata acqua • Water flow
NBW Cod. 6611410 27
