AERMEC NBW 147 - Circuito Idraulico • Hydraulic Circuit

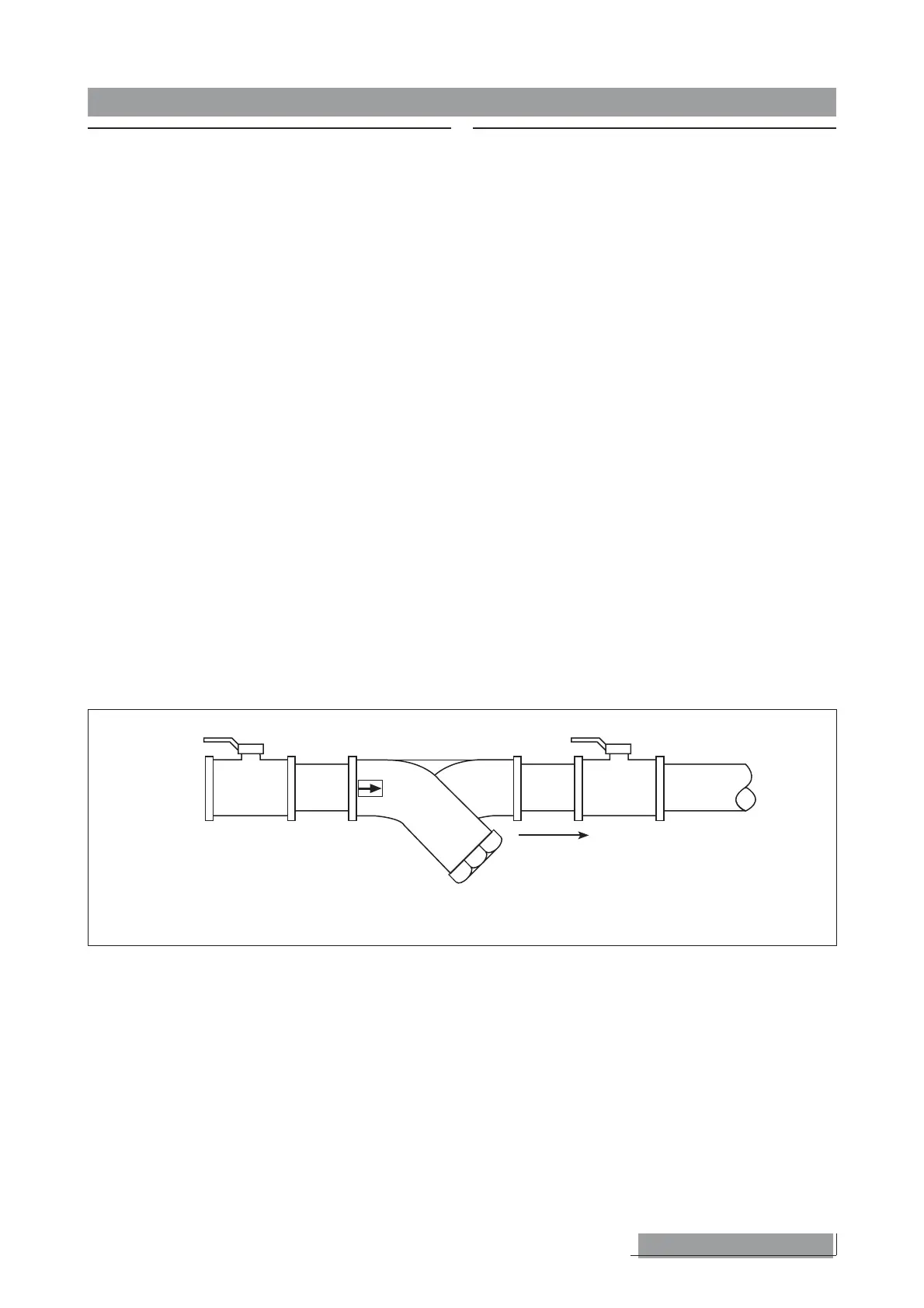

Fig. 1
Allo scambiatore
To heat exchanger
HYDRAULIC CIRCUIT
Hydraulic fittings, protected by plastic caps, are situated at the rear
of the unit. When making hydraulic connections, always follow the
specifications given on the unit; fit the hydraulic filter (supplied as
standard with the unit) in an easily accessed position to facilitate
maintenance, which will entail interventions up and down line of
the filter.The position and diameter of hydraulic fittings are given
under the heading “Dimensions”.
Install the following components to the system:
– storage tank;
– high-pressure flexible joints to prevent transmission of vibration to
system lines;
– manual shut-off valves between the unit and the rest of the
system, to facilitate maintenance operations and to avoid dischar-
ging of the entire system;
– air separator with safety valve;
– automatic system feeder with pressure gauge;
Failure to install (tat the evaporator inlet) the water filter supplied
with NBW, NBW H and NBW-E versions will render the guarantee
null and void. In the case of NBW - NBW H versions, install the
filter up-line of the condenser.
To install the filter, see Fig. 1.
CIRCUITO IDRAULICO
Gli attacchi idraulici, protetti da tappi in plastica, sono situati nella
parte posteriore. Nell’eseguire i collegamenti idraulici rispettare le
indicazioni riportate sull’unità e prevedere l’inserimento del filtro
idraulico, fornito a corredo, in una posizione di facile accesso per
le operazioni di manutenzione; per tali operazioni è necessario l’in-
tercettazione a monte e valle del filtro stesso. La posizione ed il dia-
metro degli attacchi idraulici sono riportati in "Dati dimensionali".
Si consiglia l'installazione dei seguenti componenti d'impianto:
– serbatoio di accumulo inerziale;
– giunti flessibili ad alta pressione per evitare la trasmissione di
vibrazioni alle tubazioni dell’impianto;
– valvole manuali d’intercettazione tra l'unità ed il resto dell'im-
pianto, per facilitare le operazioni di manutenzione ed evitare di
scaricare tutto l’impianto;
– separatore d’aria con valvola di sicurezza;
– alimentatore automatico d’impianto con manometro;
Per le versioni NBW, NBW H e NBW-E è obbligatoria l’installazio-
ne del filtro acqua fornito a corredo (in entrata all’evaporatore),
pena la decadenza della garanzia. Si consiglia, per gli NBW - NBW
H, l’installazione di un filtro a monte del condensatore.
Per l’installazione del filtro vedere Fig. 1.
NBW Cod. 6611410 29
CIRCUITO IDRAULICO • HYDRAULIC CIRCUIT
