Circuito utenze
To the installation circuit
2
3
1
6
4
5
EV
CN

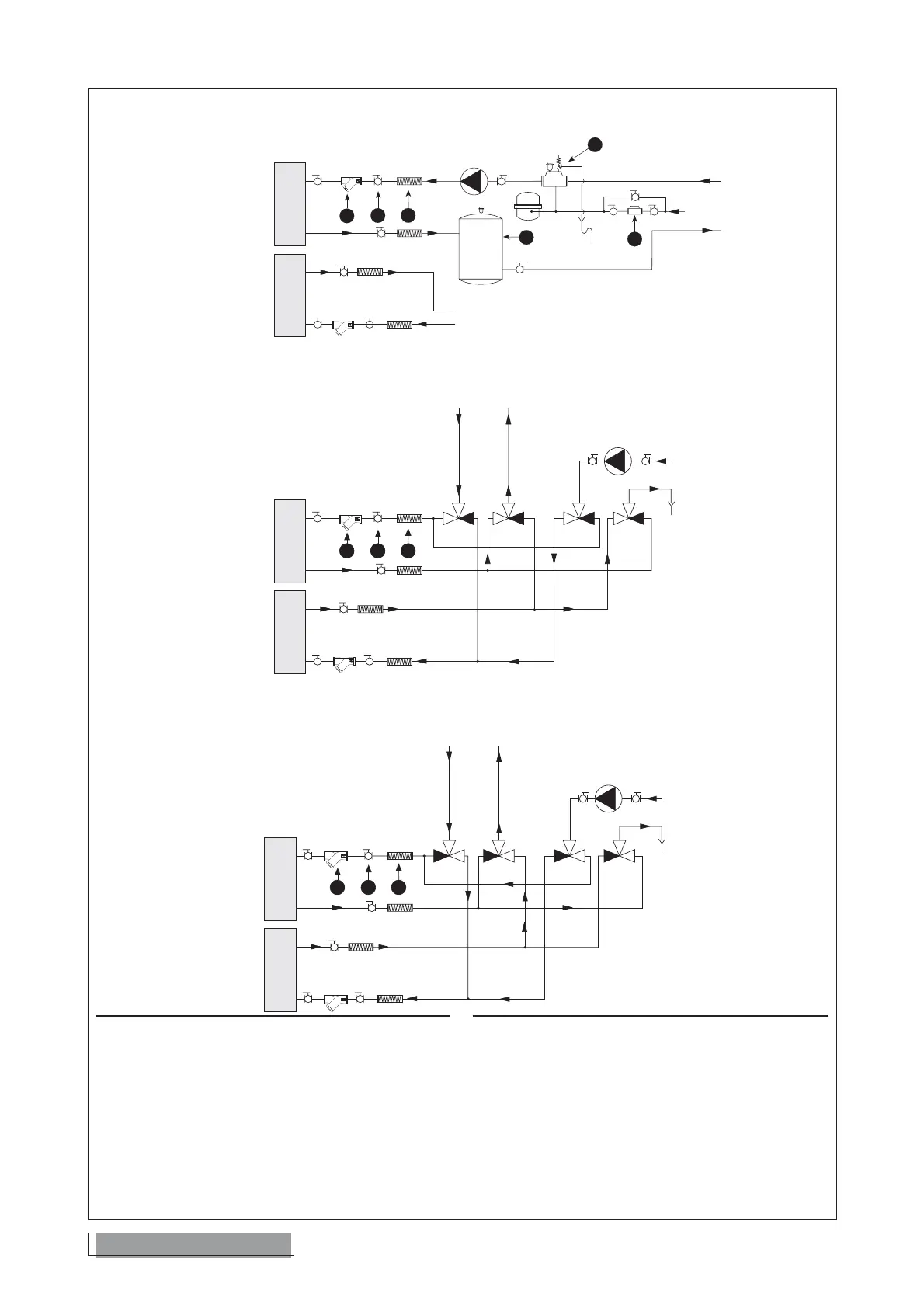

NBW solo freddo • NBW cooling only
Circuito esterno
To the external circuit
LEGENDA
1. Serbatoio di accumulo inerziale
2. Giunti flessibili ad alta pressione per evitare la trasmis-
sione di vibrazioni alle tubazioni dell’impianto
3. Valvole manuali d’intercettazione tra l'unità ed il resto
dell'impianto, per facilitare le operazioni di manuten-
zione ed evitare di scaricare tutto l’impianto
4. Separatore d’aria con valvola di sicurezza
5. Alimentatore automatico d’impianto con manometro
6. Filtro acqua (a corredo)
KEY
1. Storage tank
2. High-pressure flexible joints to prevent transmission of
vibration to system lines
3. Manual shut-off valves between the unit and the rest of
the system, to facilitate maintenance operations and to
avoid discharging of the entire system
4. Air separator with safety valve
5. Automatic system feeder with pressure gauge
6. Water filter (supplied with the unit)
2
36
EV
CN
NBW H in raffreddamento • NBW H in cooling mode
Circuito utenze • To the installation circuit
2
36
EV
CN
NBW H in riscaldamento • NBW H in heating mode
Circuito utenze • To the installation circuit
Circuito esterno To the external circuit
