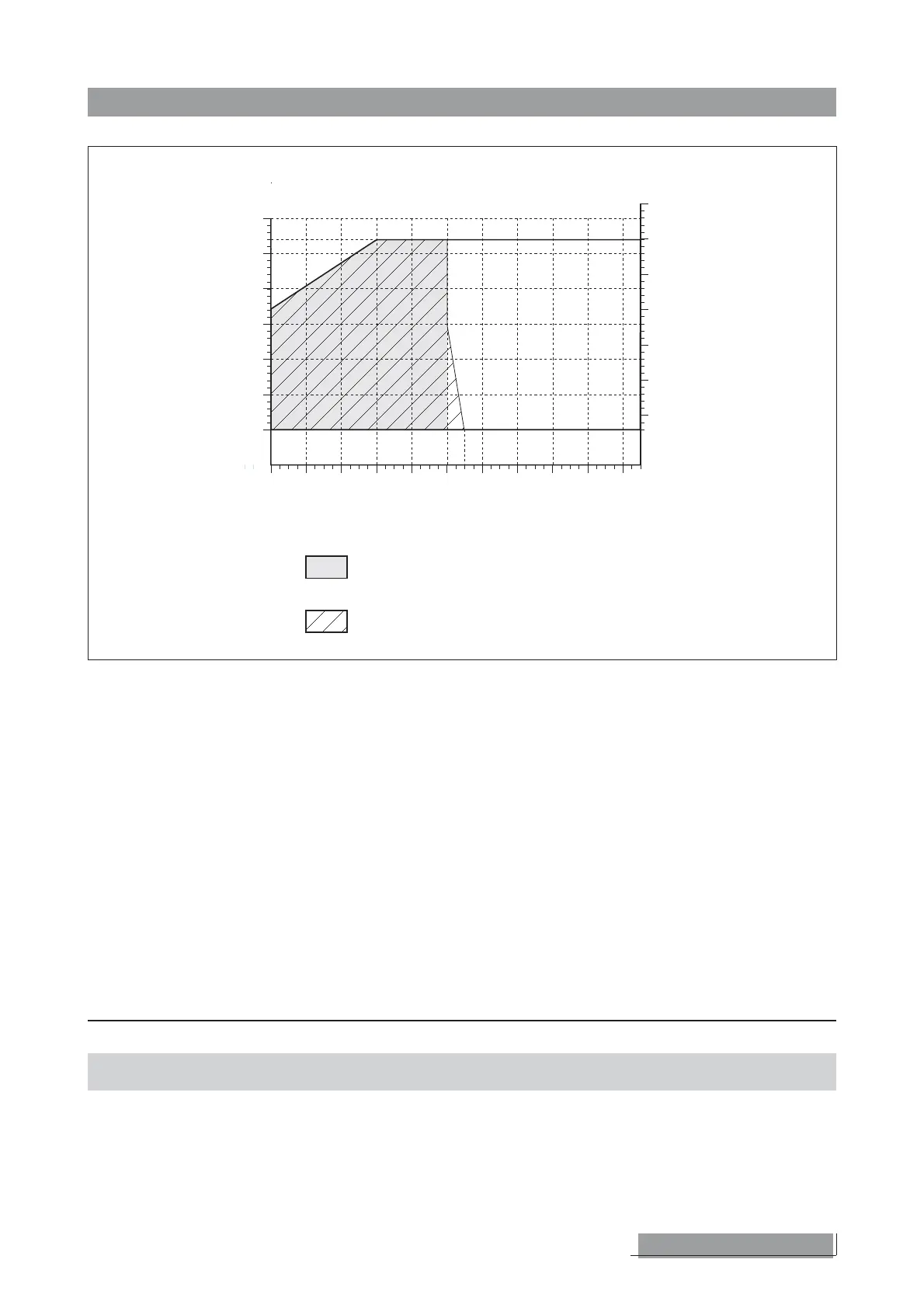

AERMEC NBW 147 - Limiti DI Funzionamento • Operating Limits

Twe °C
-6 -4 -2 0 2 4 6 8 10 12 14
25
30
35
40
45
50
55
Twc
52
Funzionamento basse temperature (contattare la sede).
Funzionamento con glicole.
5
35
40
45
50
55
60
Tc (dew)
65
15
Differenza ingresso (∆tc) uscita scambiatore (con funzione
di condensatore):
min: 5
max: 15
Differenza ingresso (∆te) uscita scambiatore (con funzione
di evaporatore):
min: 3
max: 10
Tc temperatura di condensazione (NBW E)
Twc temperatura uscita scambiatore (con funzione di con-
densatore)
Twe temperatura uscita scambiatore (con funzione di eva-
poratore)
Il diagramma dei limiti di funzionamento è relativo ad un ∆t
sull’evaporatore e sul condensatore (per le unità provviste di
condensatore) di 5 °C.
Heat exchanger inlet/outlet difference (∆tc) (with condenser
function):
min: 5
max: 15
Heat exchanger inlet/outlet difference (∆te) (with evaporator
function):
min: 3
max: 10
Tc condensation temperature (NBW E)
Twc heat exchanger output temperature (with condenser
function)
Twe heat exchanger output temperature (with evaporator
function)
=
Contattare la sede (Versioni per basse temperature)
Please contact the company (low water temperature version)
DATI DI PROGETTO • DESIGN DATA R407C
Lato in alta pressione Lato bassa pressione
High pressure side Low pressure side
Pressione massima ammissibile • Max pressure allowable [bar] 28 22
Temperatura mass. ammissibile • Max temp. allowable [°C] 120 52
Temperatura min. ammissibile • Min. temp. allowable [°C] -10 -16
NBW Cod. 6611410 19
LIMITI DI FUNZIONAMENTO • OPERATING LIMITS
=
Funzionamento con acqua glicolata
Operation with glycole mix
The operating limits diagram refers to an ∆t of 5 °C on the
evaporator and the condenser (applies to units fitted with
condenser).
