CIRCUITO FRIGORIFERO • CHILLER CIRCUIT

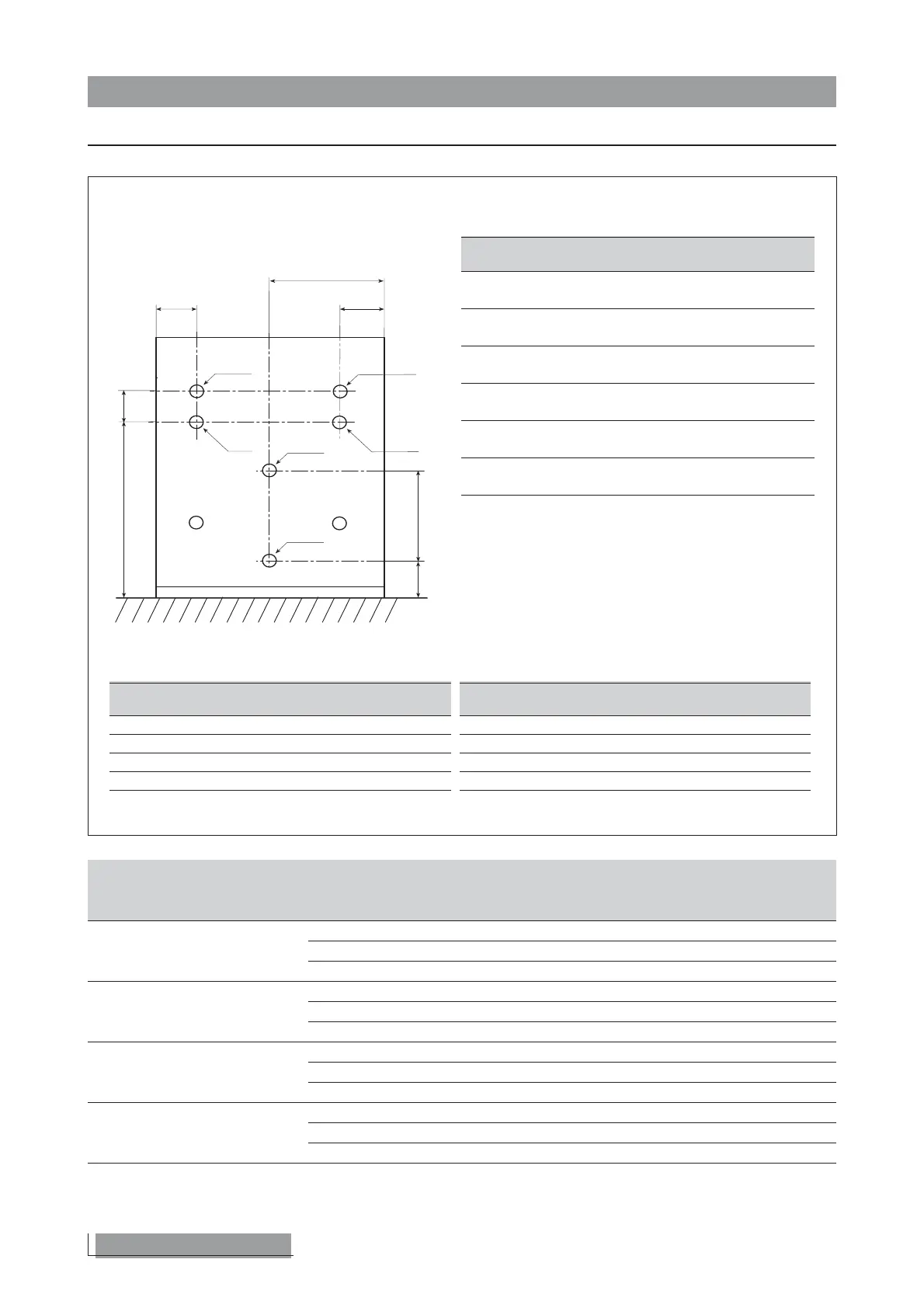

ATTACCHI FRIGORIFERI NBW E • REFRIGERANT CONNECTIONS NBW E
A
B
CD
a
c
b
d
F
E
e
f
G
Dimensioni
NBW 147-207-307 E NBW 407 E
Dimensions
A [mm] 125 125
B [mm] 125 129
C [mm] 135 135
D [mm] 727 704
Funzione tipo
Function Type
a * Rubinetti del liquido versione E
Rubinetti del liquido versione E
b * Rubinetti del liquido versione E
Rubinetti del liquido versione E
c ** Rubinetti del gas versione E
Rubinetti del gas versione E
d ** Rubinetti del gas versione E
Rubinetti del gas versione E
e INGRESSO evaporatore
M 2”G
Evaporator inlet
f USCITA evaporatore
M 2”G
Evaporator outlet
* = in entrata al condensatore
to inlet condenser
** = in uscita dal condensatore
from outlet condenser
Modello Linea liquido Linea Gas
Model Liquid line Gas line
NBW 147 E Ø 12,7 mm 16 mm
NBW 207 E Ø 12,7 mm 18 mm
NBW 307 E Ø 12,7 mm 22 mm
NBW 407 E Ø 16 mm 22 mm
TAB LINEE FRIGORIFERE • REFRIGERANT LINES
Lunghezza linea Linea gas Linea liquido Gas per metro di linea liquido
Line lenght Gas line Liquid line Gas per meter of liquid line
m mm mm g (R407C)
0 - 10 18 12,7 100
NBW 147 E 10 - 20 22 12,7 100
20 - 30 22 16 175
0 - 10 18 12,7 100
NBW 207 E 10 - 20 22 16 175
20 - 30 28 16 175
0 - 10 22 16 100
NBW 307 E 10 - 20 28 16 175
20 - 30 28 16 175
0 - 10 28 18 220
NBW 407 E 10 - 20 28 18 220
20 - 30 28 18 220
