AERMEC NRA-H - NRA D Selection and Heat Recovery; Selection Criteria for NRA D Models

25
CARATTERISTICHE
•
FEATURES
CRITERI DI SCELTA PER NRA D
Si supponga di voler produrre acqua calda a 45°C recupe-
rando parte del calore di condensazione mediante l’impie-
go dei desurriscaldatori sul modello NRA 252.
Nel grafico di TAV. 3 per TWoutdesurr=45° e Taria
ext=40°C si legge il valore Pd/Pcn=0,26 .
Si calcola il calore recuperabile mediante la seguente for-
mula:
Pd=Pd/Pcn*Pcn
dove Pcn è il calore smaltito al condensatore che si calcola
con la seguente formula:
Pcn=Pf+Pass-Pvent
dove Pf e Pass sono rispettivamente la potenza frigorifera e
la potenza assorbita totale dal refrigeratore nelle condizioni
di progetto, mentre Pvent è la potenza assorbita dai ventila-
tori che è riportata nella tabella dei DATI TECNICI.
Pf=46,7 kW
Pass=20,5kW
Pvent=6 x 130 = 780W = 0,78 kW
Pcn=46,7+20,5-0,78=66,42kW
Pd=0,26x66,42=17,27kW
Se lavoro con ∆t=5°C e quindi TWin desurr=40°C la portata
da inviare é:
Q=860x17,27/5=2970 l/h
Dal grafico perdite di carico allegato in corrispondenza
della suddetta portata si legge: Dp=26,2 kPa .
N.B.= Per
∆∆
t diversi da 5 °C le variazioni di resa sono tra-
scurabili.
SELECTION CRITERIA FOR NRA D
Let us suppose that hot water is to be produced at 45°C
recovering part of the condensation heat using the desu-
perheaters on model NRA 252 .
In the TAV.3 chart, for TWoutdesurr=45°C and
Taria ext (External Air Temperature)=40°C the value read is
Pd/Pcn=0,26 .
The heat that can be recovered is calculated using the fol-
lowing formula:
Pd=Pd/Pcn*Pcn
in which Pcn is the heat given off by the condenser, which
is calculated using the following formula:
Pcn=Pf+Pass-Pvent
in which Pf and Pass are the refrigerating power and the
total absorbed power of the refrigerator in the design condi-
tions, respectively, whereas Pvent is the power absorved by
the ventilators which is indicated in the table of TECHNICAL
DATA.
Pf=46,7 kW
Pass=20,5kW
Pvent=6 x 130 = 780W = 0,78 kW
Pcn=46,7+20,5-0,78=66,42kW
Pd=0,26x66,42=17,27kW
If working with ∆t=5°C and therefore TWin desurr=40°C the
flow rate to be sent is:
Q=860x17,27/5=2970 l/h
On the enclosed pressure drops graph the following is read
in correspondance with the above flow rate: Dp=26,2 kPa .
N.B.= for different from 5°C the cooling capacity remains
virtually the same.

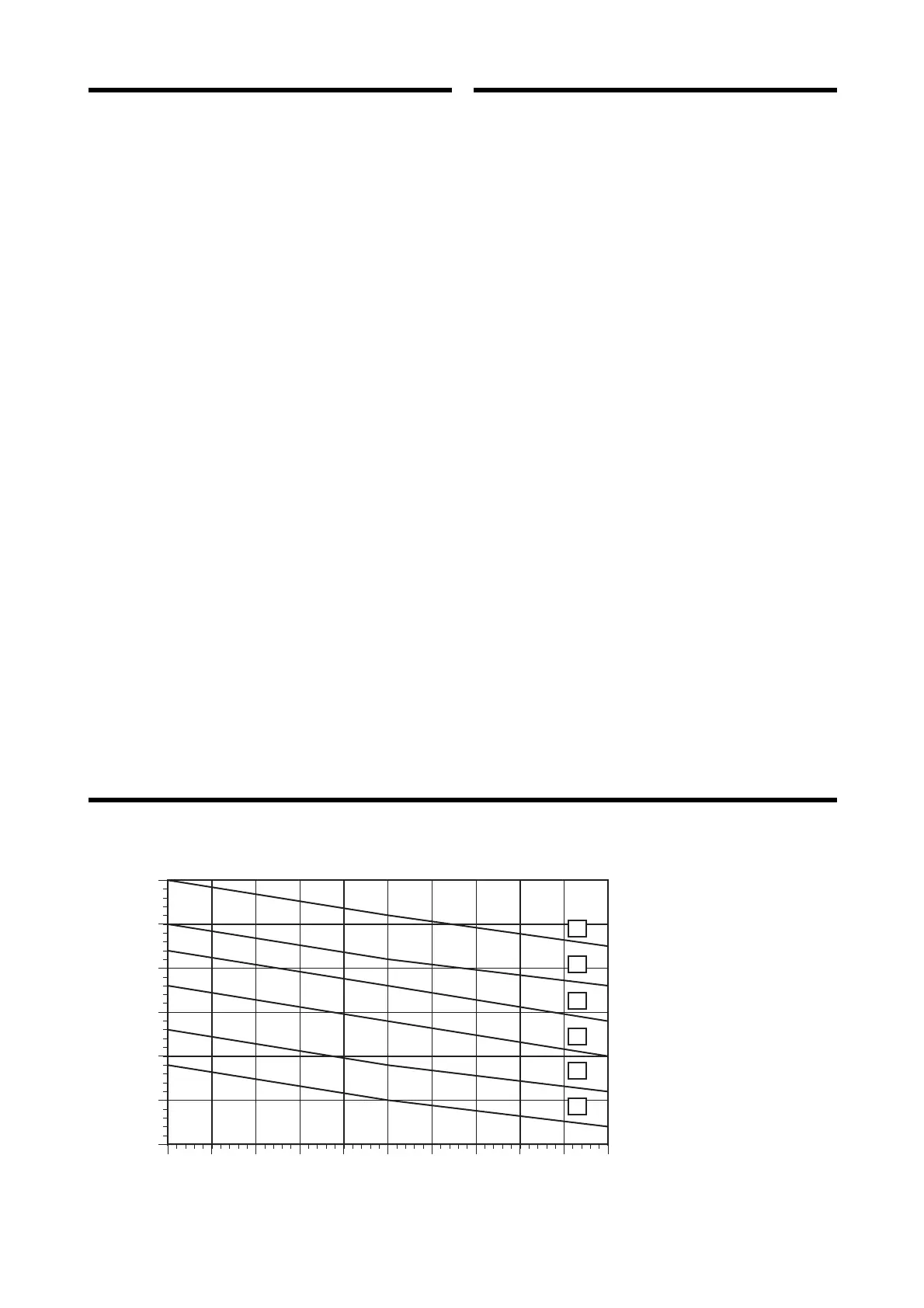

TAV 3 POTENZA TERMICA RECUPERATA • REGENERATED HEATING POWER
0,05
0,1
0,15
0,2
0,25
0,3
0,35
40 41 42 43 44 45 46 47 48 49
50 °C
A
B
C
D
E
F
Temperatura acqua all’uscita del desurriscaldatore
Water temperature at desuperheater outlet
Temperatura aria esterna b.s.:
Ambient air temperature d.b.:
A = 20 °C
B = 25 °C
C = 30 °C
D = 35 °C
E = 40 °C
F = 45 °C
Pd/Pcn
