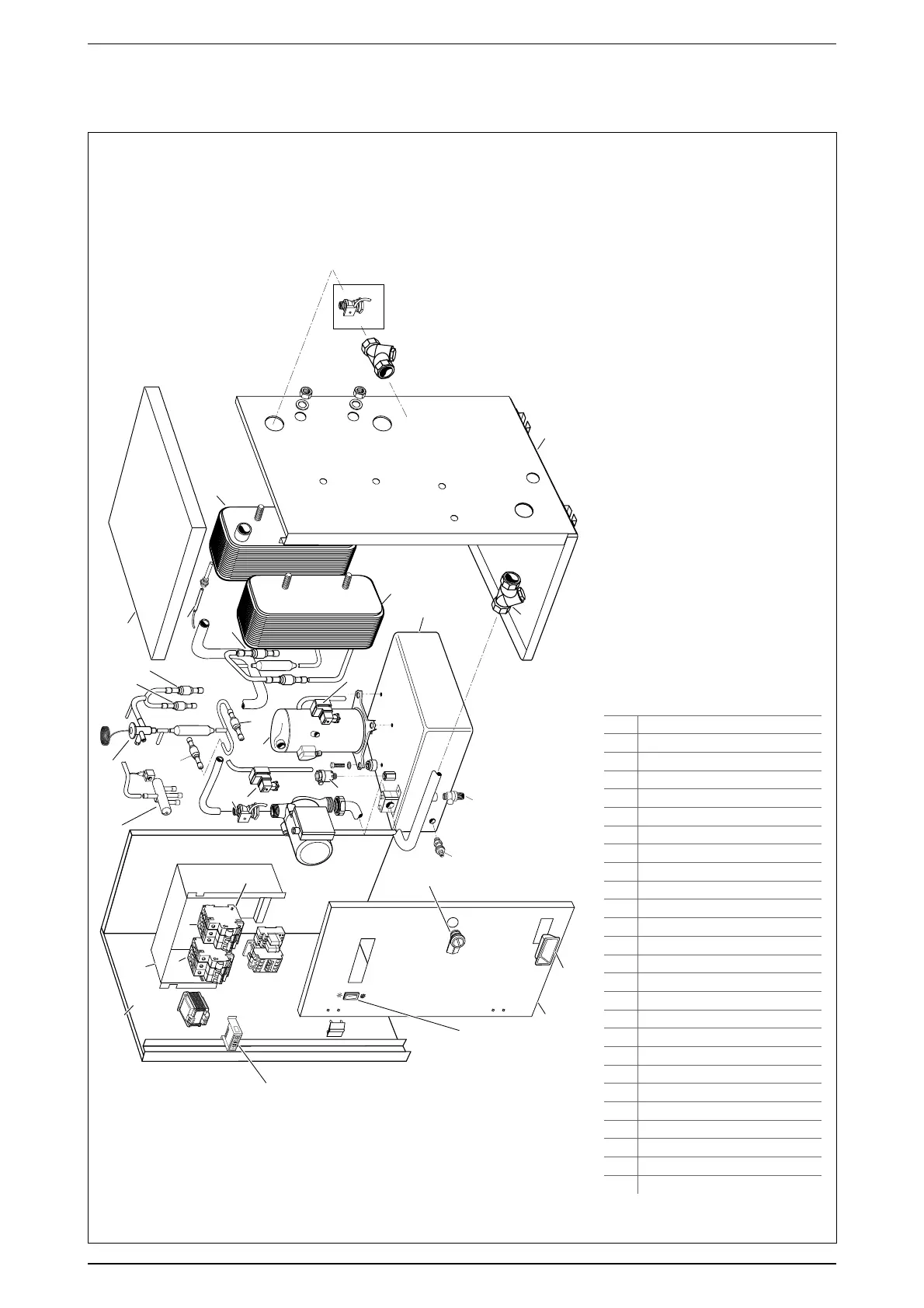

LEYENDA
1
Bastidor
2 Caja eléctrica
3 Interruptor MTP
4 Interruptor MTA
5 Bloqueo de seguridad
6 Válvula inversión ciclo
7 Válvula termostática
8 Válvulas antirretorno
9 Tapa
10 Sonda agua NTC 10K L=1,5 M
11 Condensador
12 Lateral
13 Filtro oblicuo 1"
14 Acumulador
15 Evaporador
16 Válvula de seguridad 3 bar
17 Grifo de vaciado
18 Flusostato
19 Presostato AP
20 Compresor
21 Purgador
22 Cerradura 1/4 de vuelta
23 Manilla
24 Panel frontal
25 Desviador
26 Tarjeta de control
VENICE 015H - 020H - 025H - 030H bomba de calor
