39
20
25
30
35
40
45
50
55
60
Twe °C
25
30
35
40
45
50
55
60
65
Tc
Twc
-6 -4 -2 0 2 4 6 8 10 12 14 16

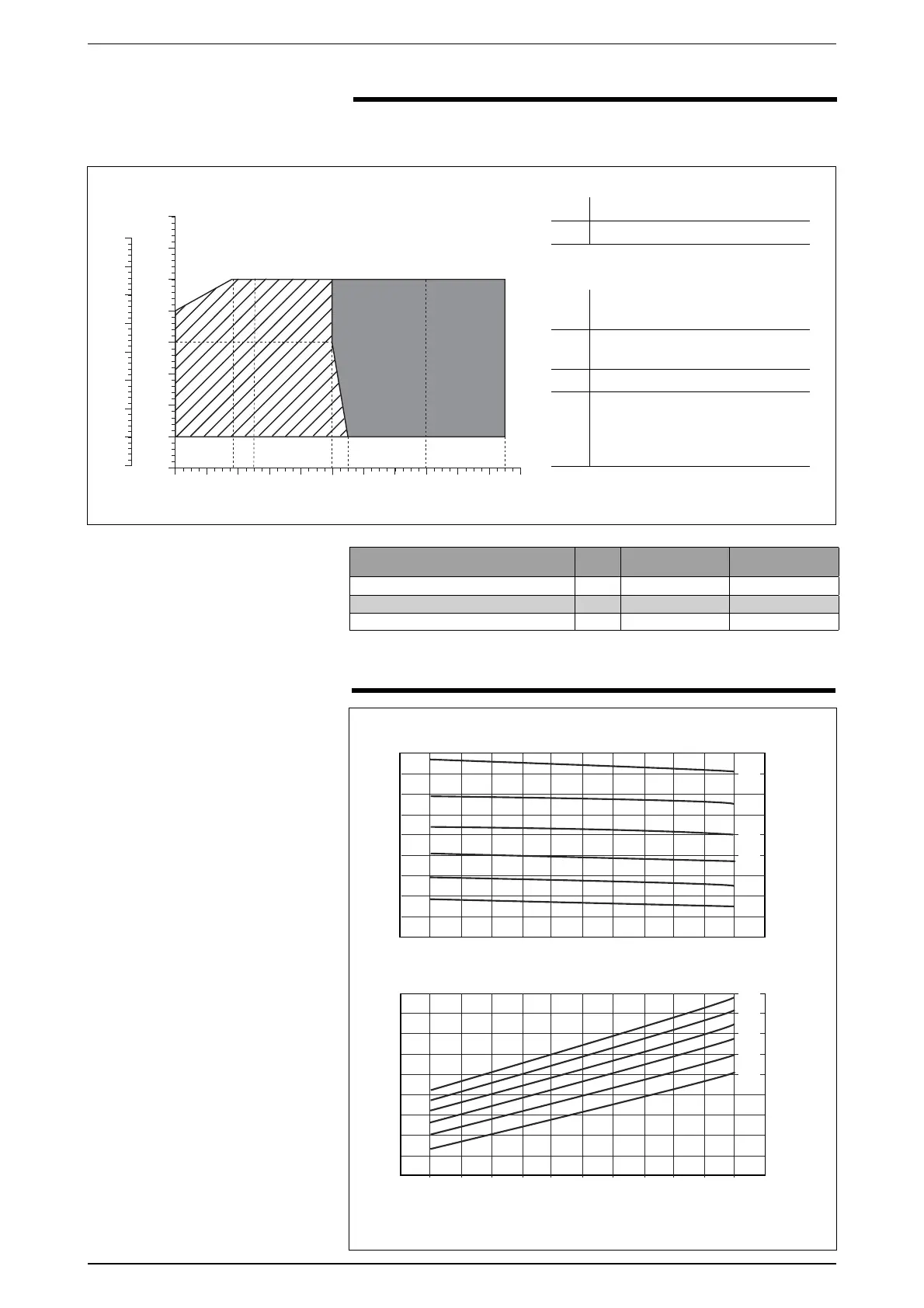

6 CRITERIOS DE SELECCIÓN
6.1 LÍMITES DE FUNCIONAMIENTO
1
2
6.2 DATOS DE PROYECTO
Lado alta
presión
Lado baja
presión
Presión máxima admisible bar 28 22
Temperatura máxima admisible °C 120 52
Temperatura minima admisible °C -10 -16
1
Funcionamiento con agua glicolada
2 Funcionamiento estándar
NOTA
Twe
Temperatura salida intercambiador con
función de (evaporador)
Twc
Temperatura salida intercambiador con
función de (condensador)
Tc Temperatura de condensación
El diagrama de los límites de funcio-
namiento se refiere a un ∆t en el
evaporador y en el condensador (per las
unidades con condensador) igual a 5 °C.
7.1 POTENCIA FRIGORÍFICA Y
ABSORBIDA
La Potencia frigorífica proporcionada y la
Potencia eléctrica absorbida en condicio-
nes distintas a las nominales se obtiene-
nen multiplicando los valores nominales
(Pf, Pa) por sus respectivos coeficientes
de corrección (Cf, Ca).
El diagrama siguiente muestra los coe-
ficientes de corrección que deben utili-
zarse con funcionamiento en modo frío;
cada curva muestra la temperatura del
agua salida del condensador a la que se
refiere (se considera un ∆t=5°C).
LEYENDA:
Cf = Coeficiente de corrección de la
Potencia frigorífica
Ca = Coeficiente de corrección de la
Potencia absorbida
NOTA:
PARA ∆T DISTINTOS A 5°C
Para el evaporador, utilizar la Tab.7.3
para obtener los factores de cor-
rección de la Potencia frigorífica y la
absorbida. Para incluir la influencia de
la suciedad de los intercambiadores
se utilizan los correspondientes facto-
res de ensuciamiento
~~~~~~~~
µ:
~
~~
~
~
~
~
~~~~~~~~
µ:
~
~~
~
~
~
~
7 COEFICIENT ES DE CORRECCIÓN
Temperatura del agua producida (∆t=5°C)
Temperatura agua salida
condensador
Cf
Ca
