– (A) Sélecteur de la vitesse de
ventilation
• OFF éteint. La fonction antigel
est active.
• AUTO mode de ventilation
automatique.
• Sélection manuelle de la
vitesse de ventilation
V1 = Vitesse minimale
V2= Vitesse moyenne
V3 Vitesse maximale
• AUX Vitesse minimale
Activation des accessoires spé-
cifiques, consulter les manuels
respectifs.

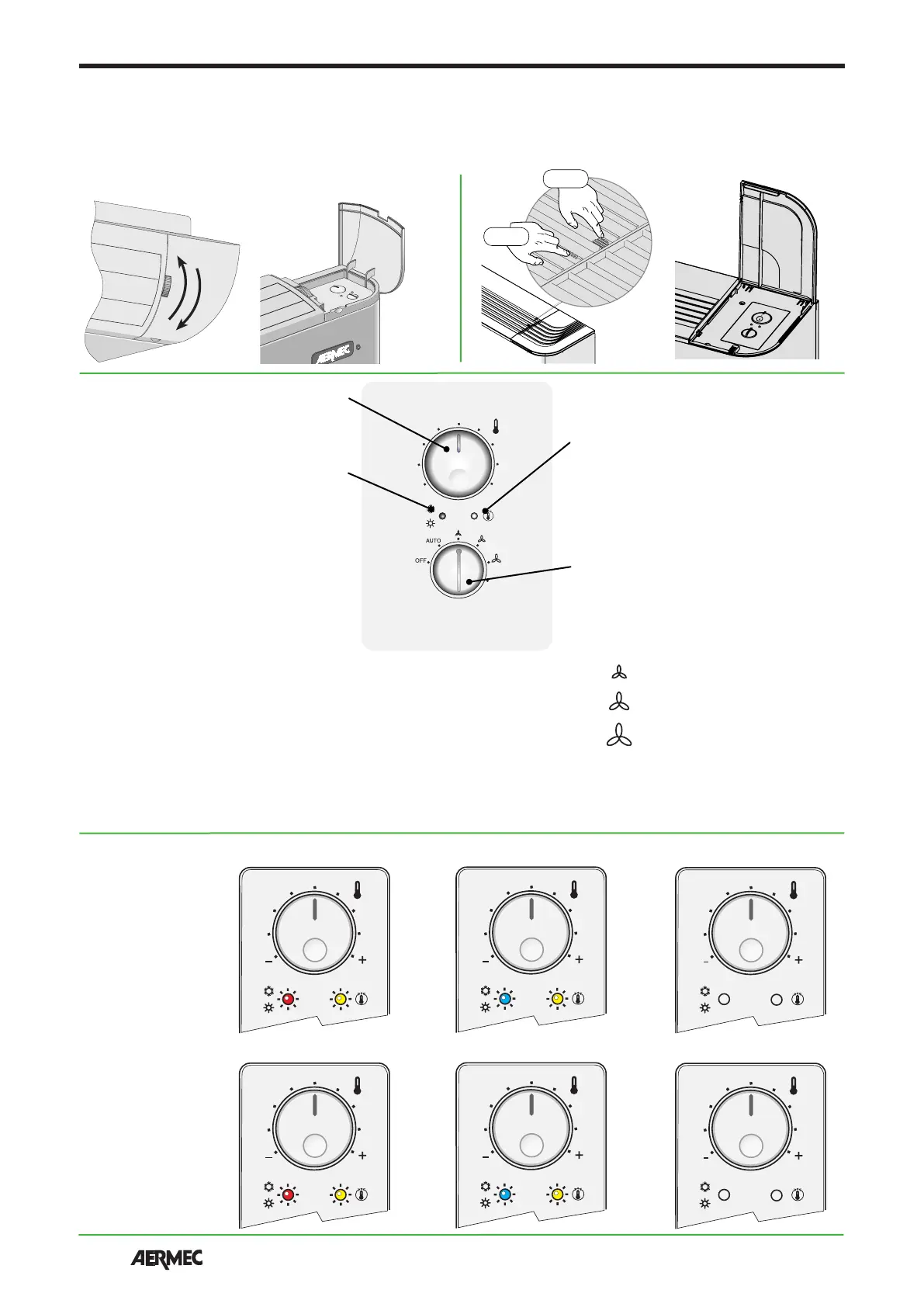

FONCTIONS DU PANNEAU DE COMMANDE
PROTECTION ANTIGEL
CHAUFFAGE REFROIDISSEMENT
PROTECTION ANTIGEL
CHAUFFAGE REFROIDISSEMENT
Températures
configuration
ordinaire
(zone morte 5 °C)
Températures
configuration
en option
(zone morte 2 °C)
(A)
(B)
(D)
(C)
– (D) Voyant indicateur de la
demande de ventilation
JAUNE
– (B)
Sélecteur de la température
– (C) Voyant indicateur du
mode de fonctionnement
ROUGE - BLEU - FUCHSIA
La ventilation n'est permise qu'avec l'ailette ouverte, il faut l'ouvrir manuellement.
La fermeture de l'ailette provoque l'extinction de la ventilation.
Pour accéder au panneau de commande, soulever la porte
de protection.
En fermant l'ailette du ventilo-convecteur maître, la carte du thermostat électronique et les autres ventilo-
convecteurs du réseau continuent à fonctionner.
FCX FCZ
OPEN
CLOSE
