DILUMAT S® MA108201-C
13

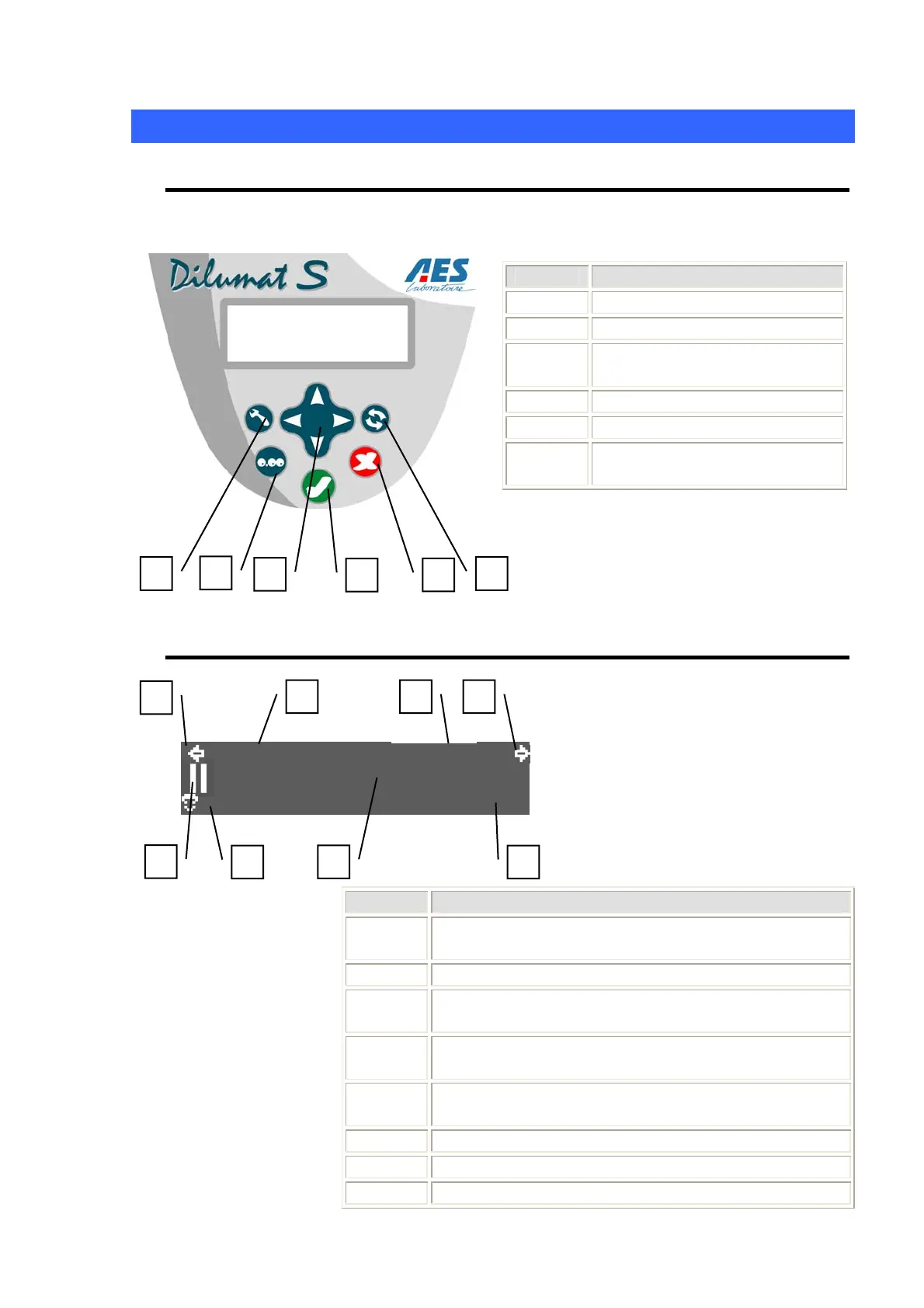

6. INTERFACE UTILISATEUR
6.1 Le clavier
Repère Désignation
1 Touche Paramètrage
2 Touche Tare / vérification
3 Flèches de Navigation dans les
menus
4 Touche Validation
5 Touche Annulation
6 Touche Changement de
Pompe (si option installée)
6.2 L’écran
999990g 1/100
01 9999999999999999
1
2
24
.
g
L’écran est composé de 3 lignes.
Les informations affichées
varient selon les séquences
d’utilisation du Dilumat S®
(Initialisation, utilisation,
paramétrage…)
Repère Désignation
1 Apparaît lorsque la pompe gauche est en service
(si option 2
ème
pompe installée)
2 Apparaît lorsque la pompe droite est en service
3 Compteur indiquant la masse du diluant qui a été
distribué à l’aide de la pompe en service
4 Taux de dilution ou masse à doser de la pompe en
service
5 Pictogramme / Icône indiquant l’état du Dilumat S®
(se référer au tableau ci-après)
6 Code opérateur sélectionné
7 Masse pesée
8 Numéro d’échantillon (si option installée)
4
1
2
3
5
6
1
3 4 2
8
7
5
6
