AGRIMASTER FL 145 - Page 43

SISTEMI DI SICUREZZA 5 SAFETY SYSTEMS
5-2 FL - FP - FA
1 Cuffia protezione presa di forza trattrice - Protection cover for the tractor PTO.
2 Cuffia albero cardanico lato trattrice - Cardan shaft cover on the tractor side.
3 Tubi telescopici - Telescopic pipes.
4 Cuffia albero cardanico lato trinciatrice - Cardan shaft cover on the shredder side.
5 Cuffia protezione albero scatola ingranaggi trinciatrice - Protection cover for the shredder gearbox shaft.
6-7 Spina di sicurezza con innesto a molla - Safety pin spring joint.
8 Anello d’arresto - Ring.
Fig. 5-2 Collegamento al sollevatore della trattrice
Connection to the tractor lift
Fig. 5-3 Collegamento 3° punto
3
rd
point connection
Collegamento flessibile
Flexible connection
12 3 456 7
8

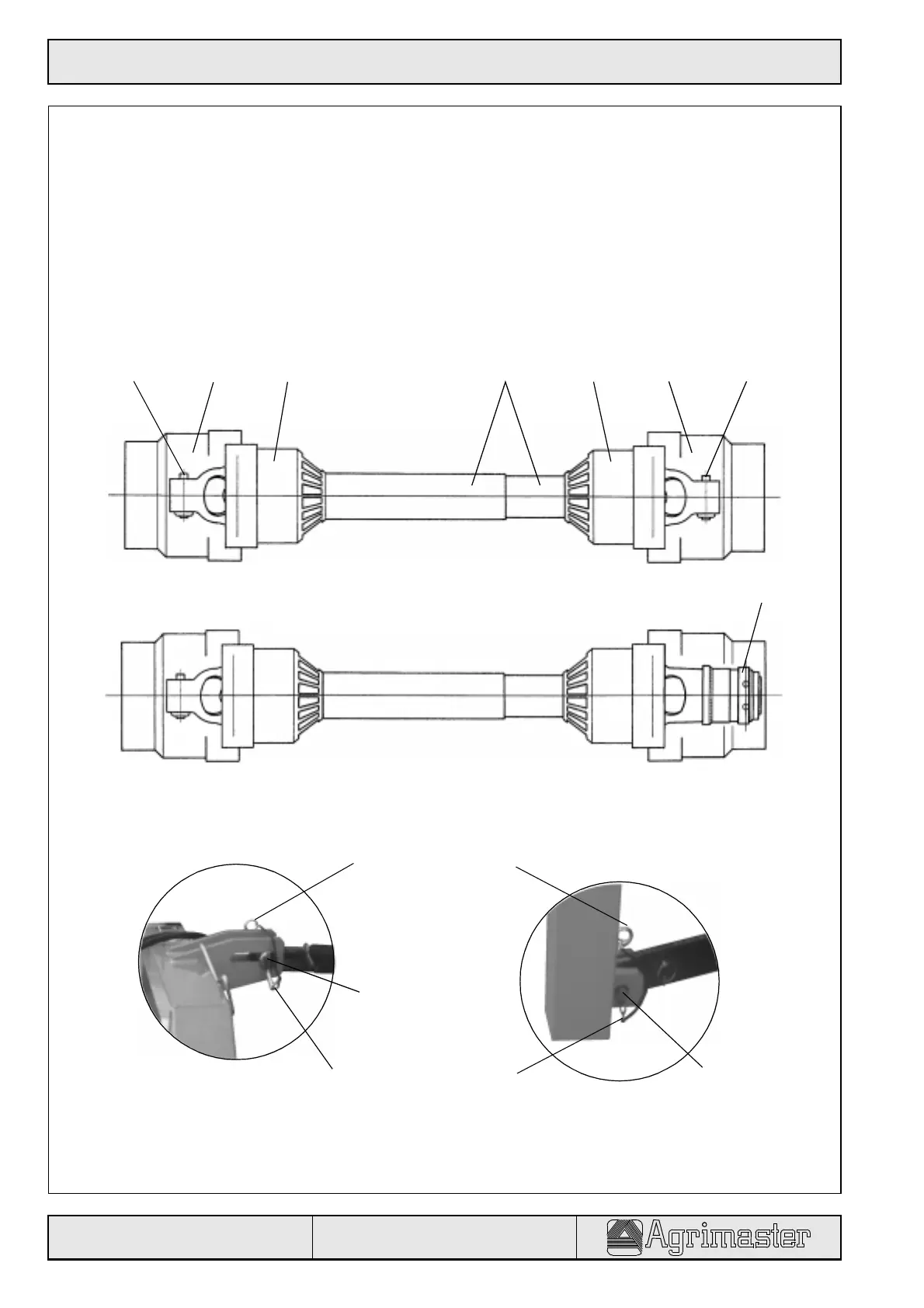

Fig. 5-1 Albero cardanico - Cardan shaft
Spina
Pin
Spina
Pin
Copiglia di sicurezza
Safety pin
