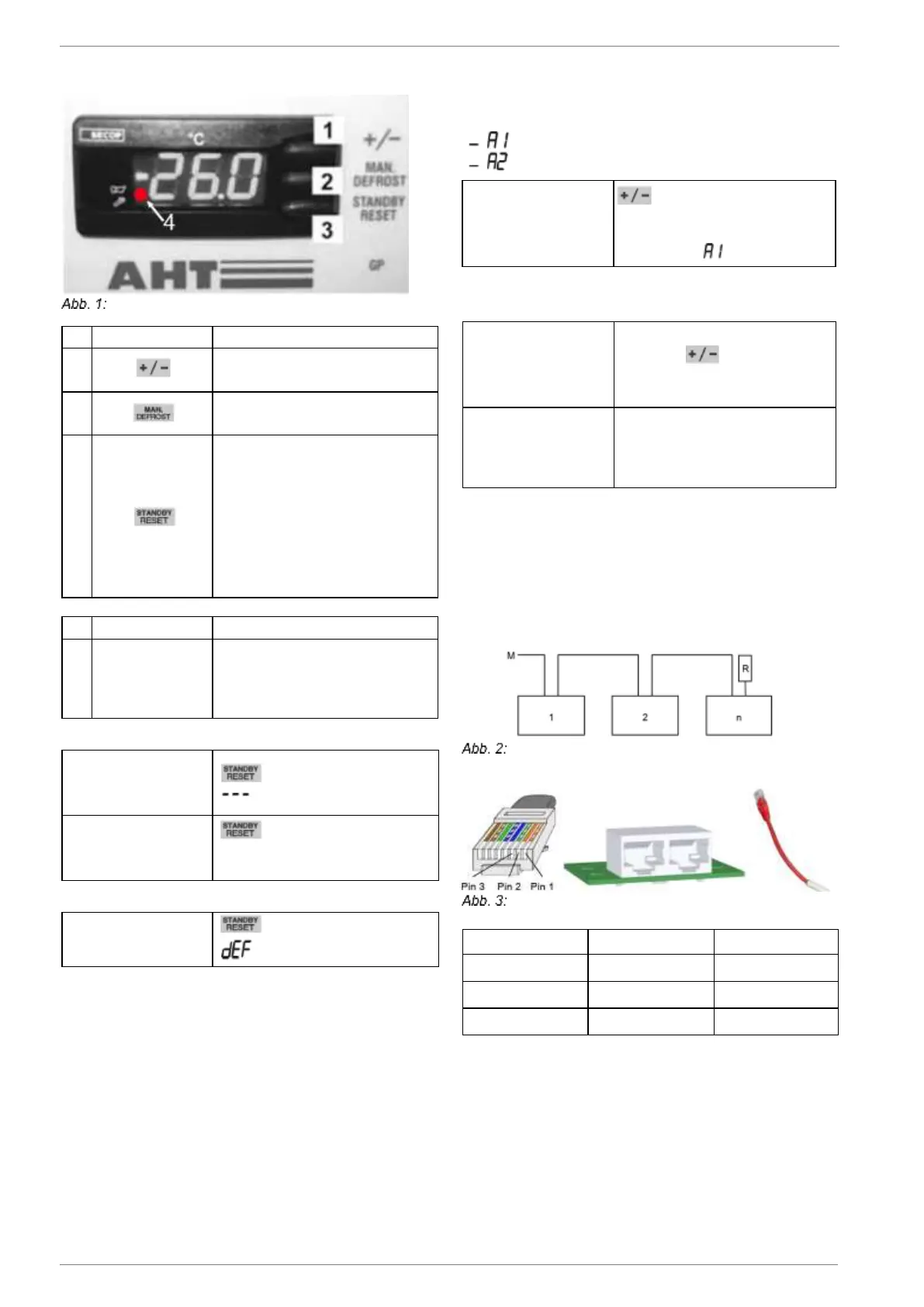

5 | Bedienungs- und Anzeigeelemente AHT Cooling Systems GmbH | de
12 / 505 405859_1_0819
Als Bedienungselemente stehen Tasten zur Verfügung,
die folgendermaßen belegt sind:
Bedienungselemente und Displayanzeigen
Nr.
Taste
Funktion
1
Applikationswechsel
Busadresse erhöhen
2
Halbautomatische Ab-
tauung starten
3
Abtauen von Hand star-
ten
Kühlfunktion ein- und
ausschalten
Fehlercode aufrufen
(wenn roter Punkt
leuchtet )
Akustischen Alarm quit-
tieren
Nr.
Displayanzeige
Bedeutung
4
Leuchtender ro-
ter Punkt (neben
dem Hupensym-
bol)
Alarm
5.2.1 Kühlfunktion
Kühlfunktion aus-
schalten (Abtauen
von Hand starten)
mind. 3 s drücken.
erscheint am Display.
Kühlfunktion ein-
schalten
mindestens 3 s drücken.
Die Innenraum-Temperatur er-
scheint am Display.
5.2.2 Halbautomatische Abtauung
Halbautomatische
Abtauung starten
mind. 3 s drücken.
erscheint am Display.
Abtaudauer
Bis zu 99 min
Nach der halbautomatischen Abtauung kehrt das Gerät
automatisch in den Normalbetrieb zurück.
Die aktuelle Innenraum-Temperatur erscheint am Display.
24-Stunden-Abtausperre
Die 24-Stunden-Abtausperre ist aktiv, wenn kurz und
danach die Innenraum-Temperatur am Display er-
scheint.
5.2.3 Applikation
Es können folgende Applikationen ausgewählt werden
(kundenspezifische Freigabe):
Wenn keine Änderung gewünscht ist, kehrt Anzeige
nach ca. 5 s zur Temperaturanzeige zurück.
Applikation ändern
Durch mehrmaliges Drücken
der Taste können alle
freigegebenen Applikationen
durchlaufen werden.
Neue Eingabe über-
nehmen
Die neu eingestellte
Applikation wird ca. 5 s nach
dem letzten Tastendruck auto-
matisch übernommen.
5.2.4 Busadresse
Vor Vergabe der Busadressen müssen die Geräte (1,
2,...n) mit einem entsprechenden Buskabel vernetzt
werden.
Das erste Gerät (1) muss über die Busverkabelung
mit der Marktüberwachung (M) verbunden werden.
Beim letzten Gerät (n) muss die Busverkabelung mit
einem Abschlusswiderstand (R) beendet werden.
Bussystem Schema
Technische Daten siehe Technische Daten
RJ45 Stecker Buskabel, RJ45 Buchsen Gerät
und Abschlusswiderstand (R)
Pin
Data
Farbe
1
A / -
Orange/Weiß
2
B / +
Orange
3
Ground
Grün/Weiß
Die Regler werden standardmäßig mit der
Busadresse „1“ (entspricht einem „Stand-alone“- Ge-
rät) ausgeliefert. Zur Identifikation mehrerer Geräte im
Bussystem müssen die Busadressen mit „1“ begin-
nend vergeben werden.
Busadressen dürfen nicht doppelt vergeben werden.
Danach empfehlen wir, die Adressen nach der tat-
sächlichen Verdrahtungsreihenfolge einzugeben. Da-
bei sind max. 247 Adressen möglich.
Eingestellte Applika-
tion anzeigen
kurz drücken.
Die aktuell eingestellte
Applikation erscheint am
Display, z.B.
