Borne de sortie ER1 et ER2
Le climatiseur émettra un signal d'erreur (contact normale
ouvert sec) quand une «erreur» aura eu lieu, pour montrer
quelle est la faute.
Borne d'entrée FA1 et FA2
Lorsque le signal provenant du système d'alarme incendie est
reçu, le climatiseur s'éteint et ne fonctionne pas jusqu'à ce
l'appareil ait été RÉINITIALISÉ.
Raccordement des signaux d'erreur avec dispositif avertisseur
1. Retirer le couvercle et le 'couvercle d'alarme-incendie.
2. Utiliser la taille des fils d'alarme incendie recommandée
de 16 à 26 AWG pour un fil solide, ou 16 AWG à 22 AWG
pour un fil multibrin avec cosse taille de goujon #5.
3. Brancher l'autre extrémité du fil de signal d'erreur au ER1 et
ER2, et l'autre extrémité aux divers dispositifs d’avertissement
compatibles tels que les haut-parleurs d'alarme, les voyants,
etc.
Connexion du câble d'alarme incendie au système d'alarme incendie
1. Retirer le 'Couvercle' et le 'couvercle d'alarme-incendie.
2. Utiliser la taille des fils d'alarme incendie recommandée
de 16 à 26 AWG pour un fil solide, ou 16 AWG à 22 AWG
pour un fil multibrin avec cosse taille de goujon #5.
3. Connecter l’alarme-incendie à la borne FA1 et FA2.

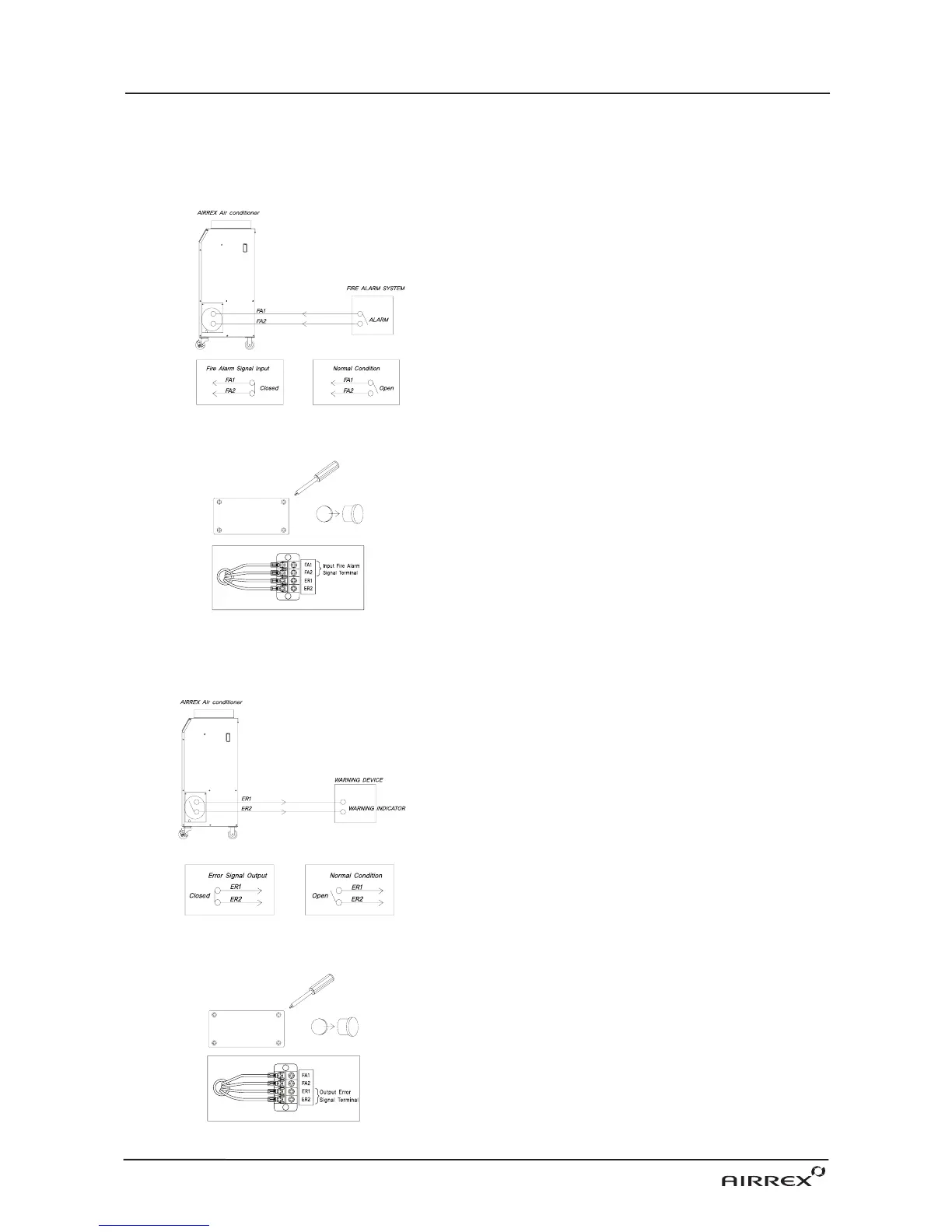

CONNEXION DU SIGNAL ERREUR
CONNEXION DU SIGNAL D'ALARME INCENDIE
