Manual de Operación y Manual de Partes.
terminal de salida ER1 y ER2
El acondicionador de aire indica una señal de error (en contacto
normal, abierto y seco) cuando un error ha ocurrido, para indicar
que es la falla en en acondicionador de aire.
Terminal de entrada FA1 y FA2
Cuando la señal de el sistema de alarma de fuego es
recibida, el acondicionador de aire se apaga y vuelve a
operar hasta que la unidad ha sido REINICIADA.

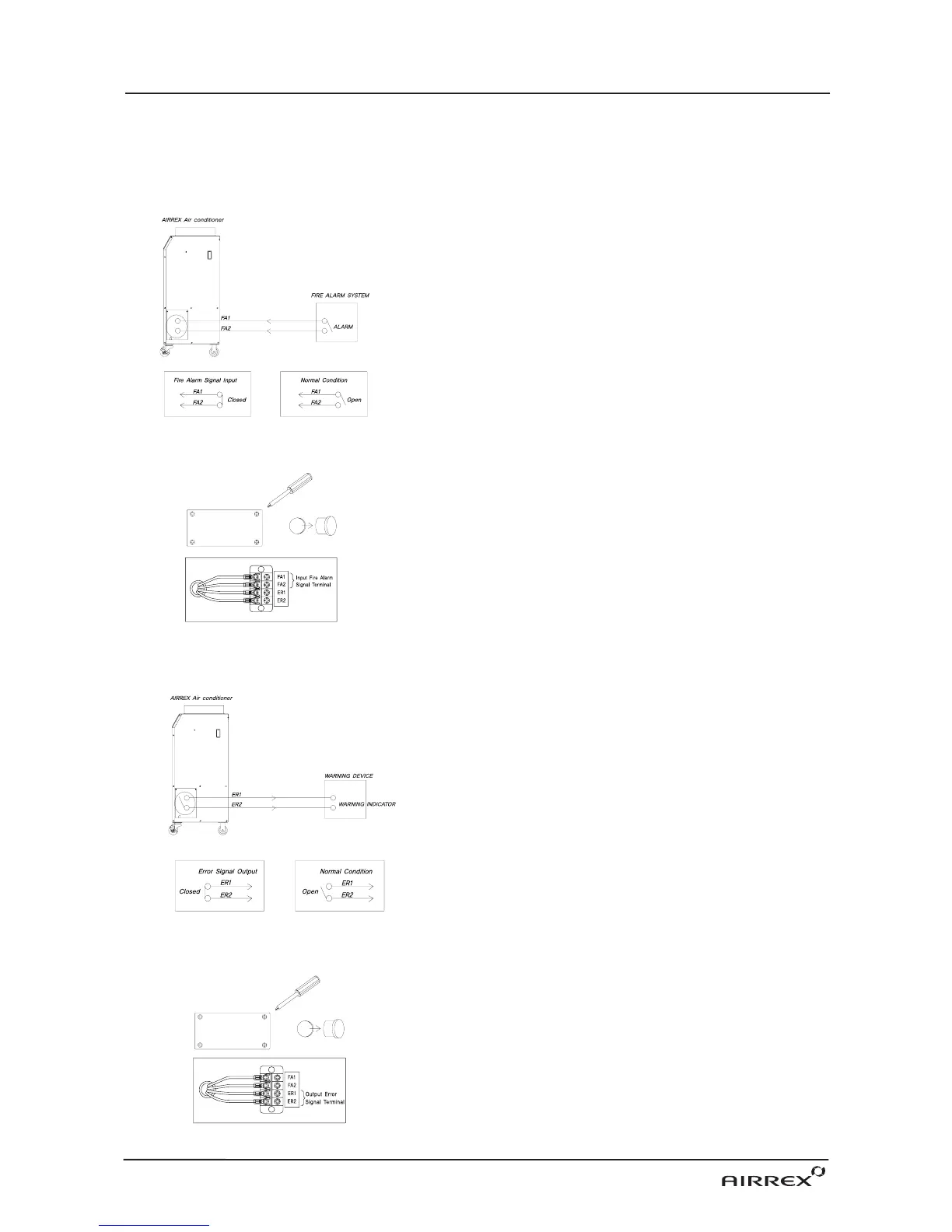

Conectando el indicador de error con el aparato de advertencia.
1. Quite la tapa y la cobertura de la alarma de fuego.
2. Use el cable de alarma de fuego recomendado, de 16 AWG
a AWG para un cable solido, o 16 AWG a 22AWG para un
cable soltado con terminal de anillo para un tamaño de
broca #5.
3. Conecte un lado del cable indicador de error a ER1 y ER2,
y el otro lado a aparados indicadores compatibles, tales
como bocinas de alarma, indocadores en luces, etc.
Conectando el cable de alarma de fuego con el sistema de alarma de fuego.
1. Quite la tapa y la cobertura de la alarma de fuego.
2. Use el cable de alarma de fuego recomendado, de 16 AWG
a AWG para un cable solido, o 16 AWG a 22AWG para un
cable soltado con terminal de anillo para un tamaño de
broca #5.
3. Connect fire alarm to terminal FA1 and FA2.
CONECCION DE INDICADOR DE ERROR
INDICADOE DE CONECCION DE ALARMA DE FUEGO
