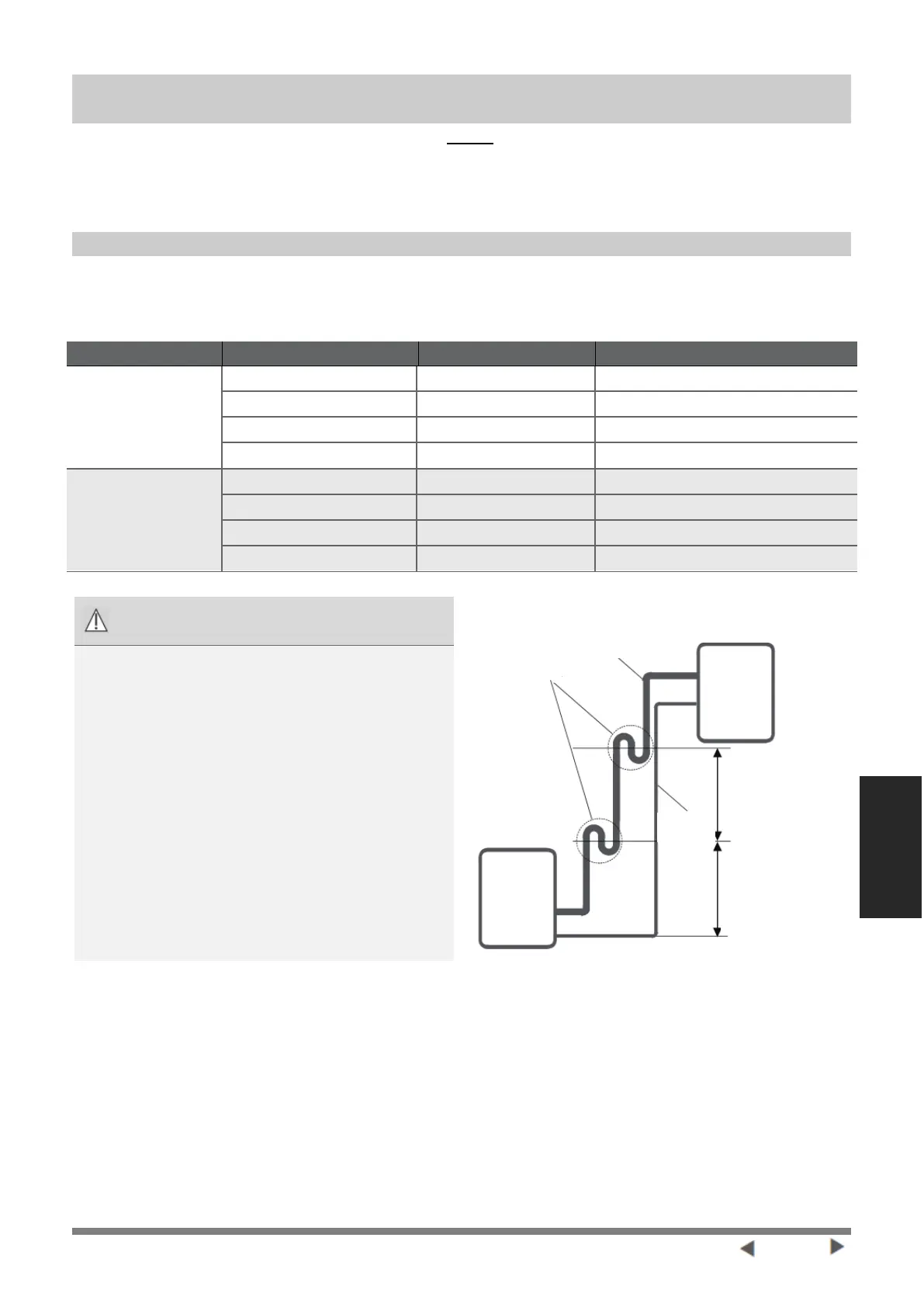

Seite 29
Kühlgas-Rohrleitun
gsanschluss
Kühlgas-Rohrleitungsanschluss
Lassen Sie beim Anschluss von Kühlmittelleitungen keine anderen Stoffe oder Gase außer dem spezifizierten
Kühlmittel in das Gerät eindringen. Das Vorhandensein anderer Gase oder Substanzen verringert die Geräteleistung und
kann einem ungewöhnlich hohen Druck im Kältekreislauf verursachen. Dies kann Explosionen und Verletzungen
verursachen.
Anmerkung zur Rohrlänge
Stellen Sie sicher, dass die Länge der Kühlgasleitung, die Anzahl der Bögen und die Fallhöhe zwischen der
Innenbereich- und Außenbereicheinheit den in der folgenden Tabelle aufgeführten Anforderungen entspricht:
Die maximale Länge und Fallhöhe basierend auf den Modellen . (Einheit: mm/Zoll)
Typ des Modells
Leistung (Btu/ Std)
Rohrleitungslänge
Maximale Fallhöhe
Nordamerika,
Australien und die EU
Frequenzumwandlung
des Split-Typs
<15K
25/82
10/32,8
≥15K - <24K
30/98,4
20/65,6
≥24K - <36K
50/164
25/82
≥36K - ≤60K
65/213
30/98,4
Anderer Split-Typ
12K
15/49
8/26
18K-24K
25/82
15/49
30K-36K
30/98,4
20/65,6
42K-60K
50/164
30/98,4
VORSICHT
Ölabscheider
Wenn Öl in den Kompressor der Außenbereichseinheit
zurückfließt, kann dies eine Flüssigkeitsverdichtung
oder eine Beinträchtigung der Ölrückführung
verursachen.
Ölabscheider in den aufsteigenden Gasleitungen
können dies verhindern.
Ein Ölabscheider sollte alle 6 m (20 ft) der vertikalen
Saugleitungssteigleitung installiert werden
(＜36000Btu/h Einheit).
Ein Ölabscheider sollte alle 10 m (32,8 ft) der vertikalen
Saugleitungssteigleitung installiert werden
(≥36000Btu/h Einheit).
Innenbereichsgerät/
Außenbereicheinhei
t
6m/20ft
(＜36000Btu/h Einheit)
10m/32,8Fuss
(≥36000Btu/h Einheit)
6m/20ft
(＜36000Btu/h Einheit)
10m/32,8Fuss
(≥36000Btu/h Einheit)
Innenbereichsei
nheit/Außenbere
ichseinheit
Ölabscheider
Gasrohrleitungen
Flüssigkeits-Roh
rleitungen
