Anschlussvorschriften -Kühlgas-Rohrleitungen
• Die Abzweigleitung muss horizontal verlegt
werden. Ein Winkel von mehr als 10° kann zu
Fehlfunktionen führen.
• Installieren Sie die Verbindungsleitung NICHT,
bevor sowohl die Innen- als auch die
Außenbereichseinheiten installiert sind.
• Isolieren Sie sowohl die Gas- als auch die
Flüssigkeitsleitung, um Wasseraustritt zu
verhindern.

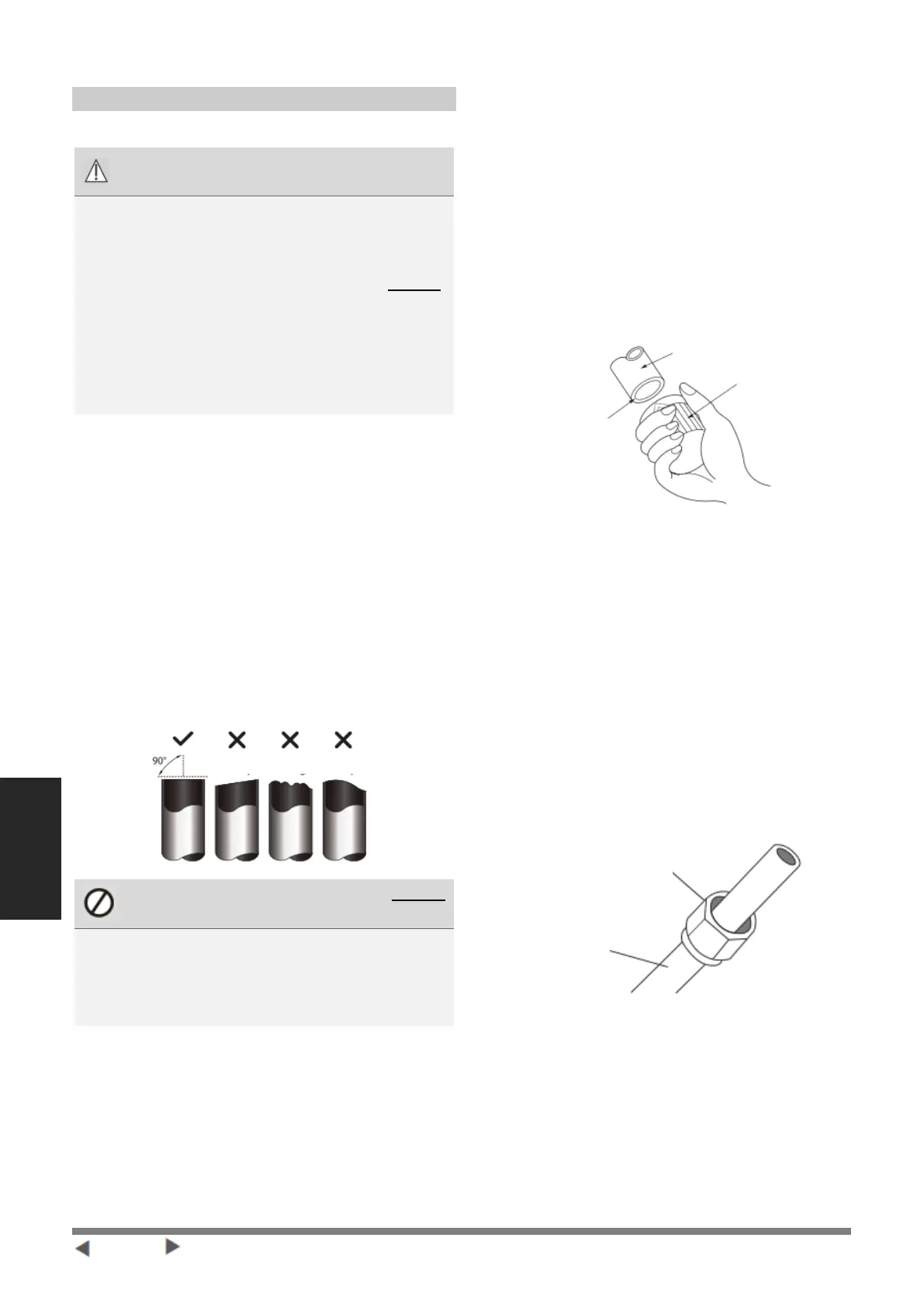

Schritt 1: Rohre schneiden
Bei der Vorbereitung von Kühlmittelleitungen ist
besonders darauf zu achten, dass sie richtig geschnitten
und gebördelt sind. Dies gewährleistet einen effizienten
Betrieb und minimiert den Bedarf an zukünftigen
Wartungsarbeiten.
1. Messen Sie den Abstand zwischen den
Innenbereichs- und Außenbereichseinheiten.
2. Schneiden Sie das Rohr mit einem Rohrschneider
etwas länger als die gemessene Entfernung.
3. Stellen Sie sicher, dass das Rohr in einem perfekten
90°-Winkel geschnitten wird.
DAS ROHR BEIM SCHNEIDEN NICHT
VERFORMEN
Achten Sie besonders darauf, das Rohr beim Schneiden
nicht zu beschädigen, einzudellen oder zu verformen.
Dadurch wird die Heizleistung des Geräts erheblich
reduziert.
Schritt 2: Grate entfernen.
Grate können die luftdichte Abdichtung der
Kühlmittelleitungsverbindung beeinträchtigen. Sie
müssen vollständig entfernt werden.
1. Halten Sie das Rohr in einem nach unten gerichteten
Winkel, um zu verhindern, dass Grate in das Rohr
fallen.
2. Entfernen Sie mit einer Reibahle oder einem
Entgratwerkzeug alle Grate aus dem geschnittenen
Rohrabschnitt.
Schritt 3: Bördeln der Rohrenden
Um einen luftdichten Abschluss zu erreichen, ist ein
ordnungsgemäßes Bördeln unerlässlich.
1. Nach dem Entfernen von Graten an geschnittenen
Rohren sind die Enden mit PVC-Band abzudichten,
um das Eindringen von Fremdmaterial in das Rohr zu
verhindern.
2. Ummanteln Sie das Rohr mit Isoliermaterial.
3. Platzieren Sie Bördelmuttern an beiden Rohrenden.
Achten Sie darauf, dass sie in die richtige Richtung
zeigen, denn nach dem Bördeln können Sie sie nicht
aufsetzen oder ihre Richtung ändern.
4. Entfernen Sie das PVC-Band von den Rohrenden,
wenn Sie bereit sind, Bördelarbeiten durchzuführen.
