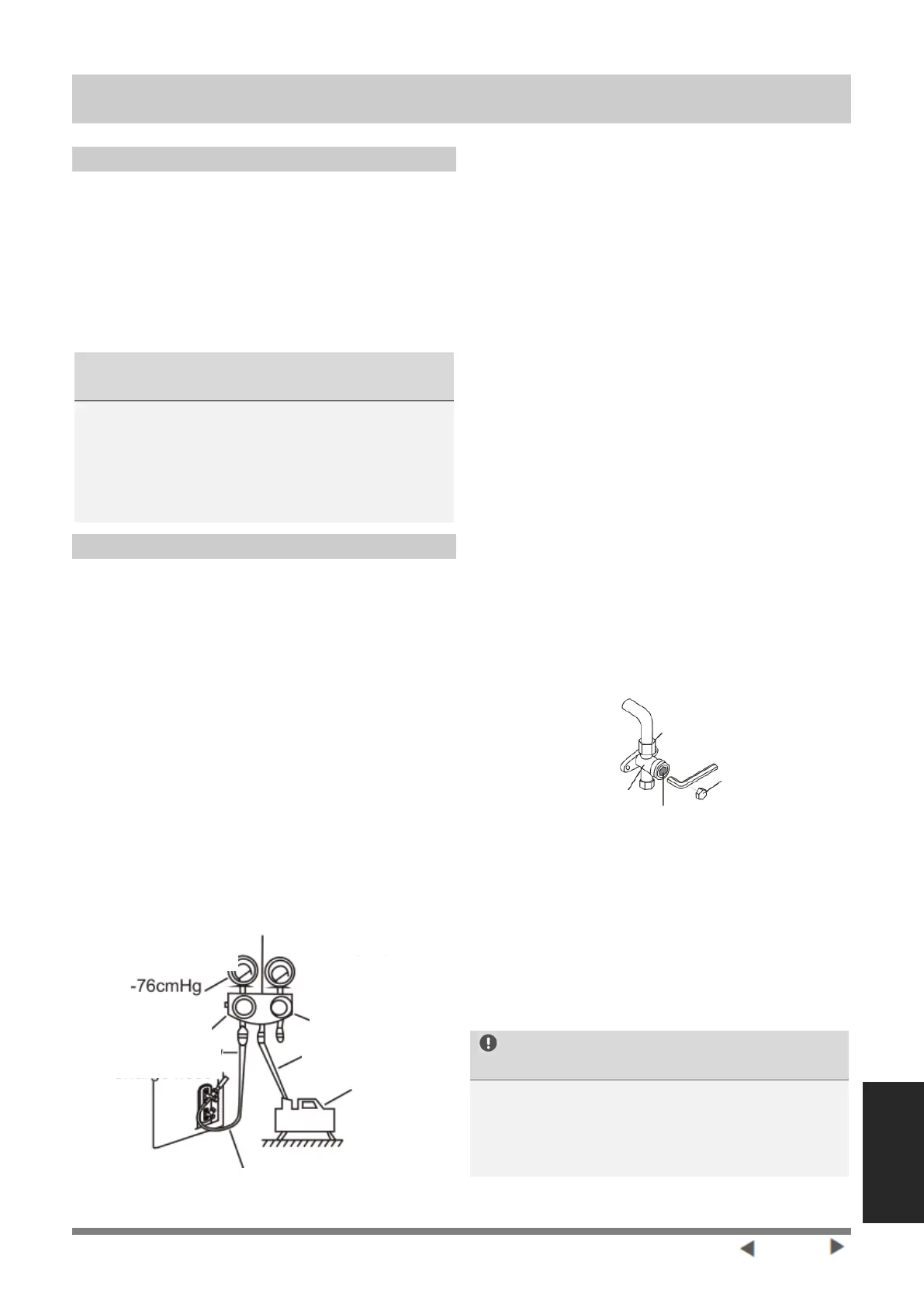

Seite 36
Entlüftung
Vorbereitungen und Vorsichtsmaßnahmen
Luft und Fremdkörper im Kühlmittelkreislauf können
anormale Druckanstiege verursachen, die die Klimaanlage
beschädigen, seine Leistung verringern und Verletzungen
verursachen können. Entleeren Sie den
Kühlmittelkreislauf anhand einer Vakuumpumpe und
eines Verteilermanometers, um nicht kondensierbares Gas
und Feuchtigkeit aus dem System zu entfernen.
Die Entlüftung sollte bei der Erstinstallation und bei der
Verlagerung der Geräts durchgeführt werden.
VOR DER DURCHFÜHRUNG DER
ENTLEERUNG
Stellen Sie sicher, dass die Verbindungsleitungen
zwischen den Innen- und Außenbereichsgeräten
korrekt angeschlossen sind.
Stellen Sie sicher, dass alle Kabel richtig
angeschlossen sind.
Anweisungen zur Entlüftung
1. Schließen Sie den Füllschlauch des Manometers des
Verteilers an den Serviceanschluss des
Niederdruckventils der Außenbereichseinheit an.
2. Schließen Sie einen weiteren Füllschlauch vom
Manometer an die Vakuumpumpe an.
3. Öffnen Sie die Niederdruckseite des Manometers des
Verteilers. Halten Sie die Hochdruckseite
geschlossen.
4. Schalten Sie die Vakuumpumpe ein, um das System
zu entlüften.
5. Lassen Sie das Vakuum mindestens 15 Minuten lang
laufen, oder bis das Compound-Messgerät
-76cmHG(-10
5
Pa) anzeigt.
Niederdruck-Ventil
6. Schließen Sie die Niederdruckseite des
Verteilermanometers und schalten Sie die
Vakuumpumpe aus.
7. Warten Sie 5 Minuten und prüfen Sie dann, ob sich
der Systemdruck nicht verändert hat.
8. Bei einer Änderung des Systemdrucks finden Sie im
Abschnitt Gasleckprüfung Informationen darüber,
wie Sie auf Lecks prüfen können. Wenn keine
Änderung des Systemdrucks vorliegt, schrauben Sie
die Kappe ab
9. vom gepackten Ventil (Hochdruckventil) ab. Führen
Sie den Sechskantschlüssel in das gepackte Ventil
(Hochdruckventil) ein und öffnen Sie das Ventil,
indem Sie den Schlüssel um 1/4 gegen den
Uhrzeigersinn drehen. Achten Sie darauf, dass Gas
aus dem System austritt, und schließen Sie dann das
Ventil nach 5 Sekunden.
10. Beobachten Sie das Manometer eine Minute lang, um
sicherzustellen, dass keine Druckänderung auftritt.
Das Druckmessgerät sollte einen etwas höheren Wert
anzeigen als der atmosphärische Druck.
11. Entfernen Sie den Füllschlauch vom
Serviceanschluss.
Ventilschaft
12. Öffnen Sie mit einem Sechskantschlüssel sowohl das
Hochdruck- als auch das Niederdruckventil
vollständig.
13. Ziehen Sie die Ventilkappen an allen drei Ventilen
(Serviceanschluss, Hochdruck, Niederdruck) von
Hand an. Sie können sie bei Bedarf mit einem
Drehmomentschlüssel weiter anziehen.
ÖFFNEN SIE DIE VENTILSCHÄFTE
VORSICHTIG
Beim Öffnen von Ventilschaften den
Sechskantschlüssel drehen, bis er gegen den Anschlag
stößt. . Versuchen Sie nicht, das Ventil mit Gewalt
weiter zu öffnen
Manometer-Messgerät
Druckschlauch /
Füllschlauch
Manometer
Hochdruck-Ventil
Füllschlauch
Vakuumpumpe
Bördelmutter
Kappe
Ventilgehäuse
