◀Pagina
31
▶
tubazioni del

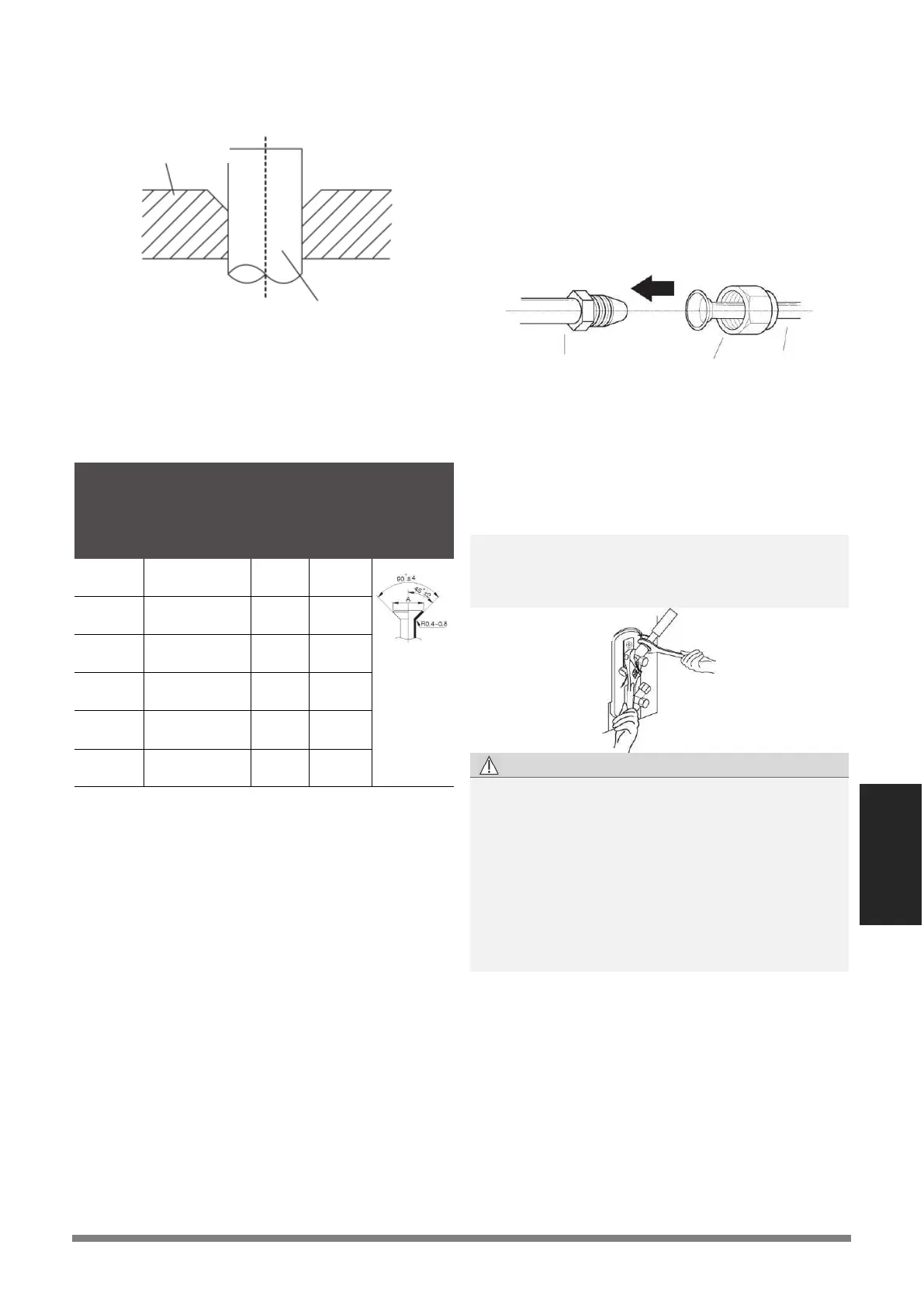

5. Collocare il morsetto all'estremità del tubo.
L'estremità del tubo deve estendersi oltre il morsetto.
6. Posizionare la svasatrice sul morsetto.
7. Ruotare l'impugnatura della svasatrice in senso orario
fino alla svasatura completa del tubo. Svasare il tubo
in accordo alle dimensioni.
ESTENSIONE DELLE TUBAZIONI OLTRE LA
SVASATURA
Dimensione
svasatura (A)
(unità: mm/pollice)
18-20 N.m
(183-204 kgf.cm)
25-26 N.m
(255-265 kgf.cm)
35-36 N.m
(357-367 kgf.cm)
45-47 N.m
(459-480 kgf.cm)
65-67 N.m
(663-683 kgf.cm)
75-85N.m
(765-867 kgf.cm)
8. Rimuovere la svasatrice e il morsetto quindi
ispezionare l'estremità del tubo per verificare la
presenza di crepe e svasatura non uniforme.
Fase 4: Collegare i tubi
Collegare il tubo di rame all'unità interna prima, quindi
collegarlo all'unità esterna. Collegare prima il tubo a bassa
pressione poi quello ad alta pressione.
1. Quando si collega il dado svasato, applicare un sottile
strato di olio refrigerante alle estremità svasate delle
tubazioni.
2. Allineare il centro dei due tubi che si collegheranno.
3. Stringere il dado svasato il più possibile a mano.
4. Con una chiave inglese, fissare il dado sul tubo
dell'unità.
5. Utilizzare una chiave dinamometrica per serrare il
dado svasato secondo i valori di coppia indicati nella
tabella sopra riportata.
NOTA: Usare sia una chiave inglese che una chiave
dinamometrica quando si collega o si scollega il tubo di
collegamento da/verso l'unità.
• Assicurarsi di avvolgere l'isolamento intorno alle
tubazioni.
Il contatto diretto con la tubazione nuda può
provocare ustioni o congelamento.
• Assicurarsi che il tubo sia collegato correttamente.
Un serraggio eccessivo può danneggiare il bordo
svasato e un serraggio insufficiente può causare
perdite.
