Pagina 22

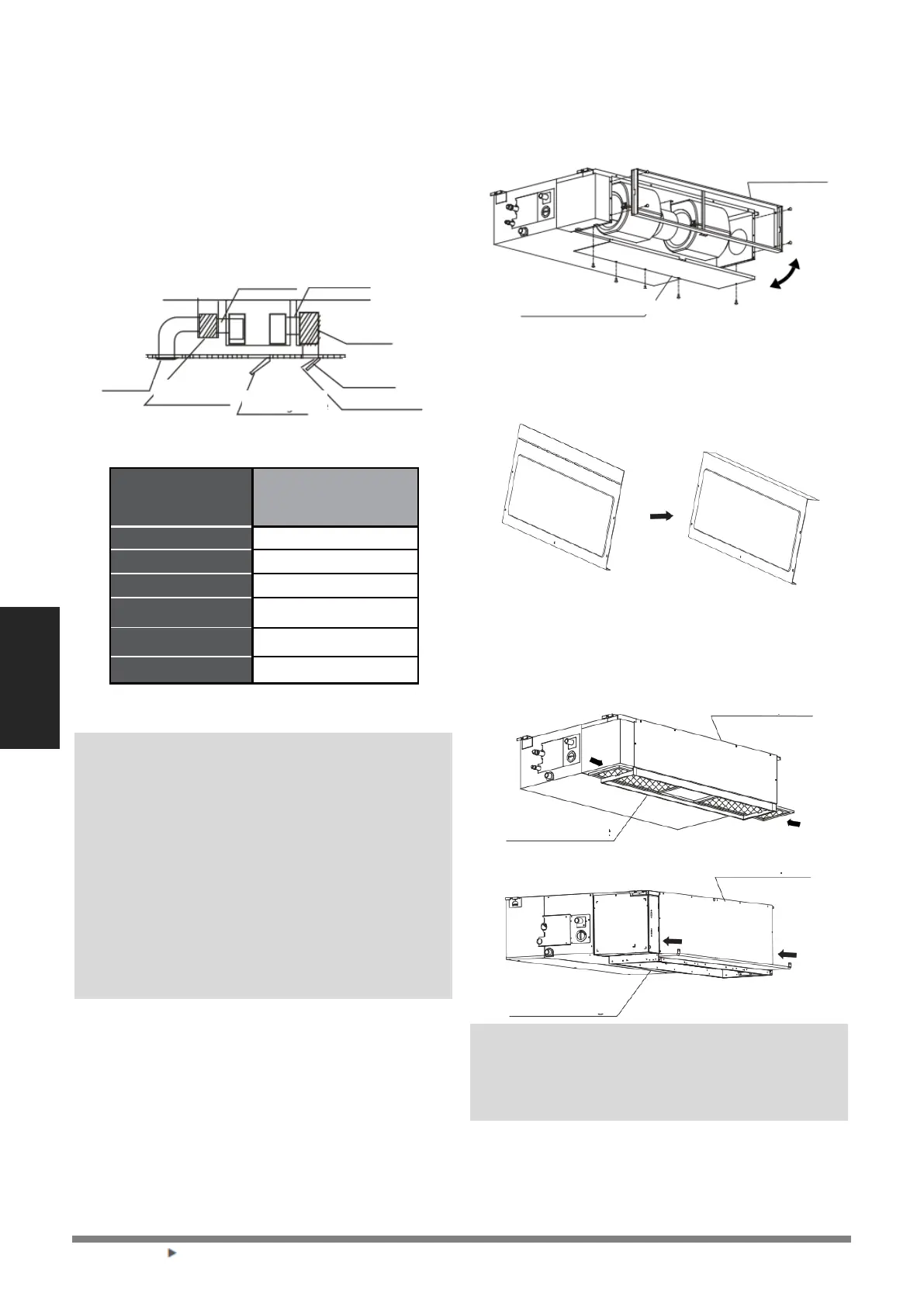

Stap 3: Installatie van het kanaal en de accessoires
1. Installeer het filter (optioneel) volgens de grootte van
de luchtinlaat.
2. Installeer het doek tussen de behuizing en het kanaal.
3. De luchtinlaat en het luchtuitlaatkanaal moeten ver
genoeg van elkaar verwijderd zijn om kortsluiting in
de lucht te voorkomen.
4. Sluit het kanaal aan volgens het volgende schema:
5. Raadpleeg de volgende richtlijnen voor statische
druk bij de installatie van de binnenunit.
Statische druk
(Pa/in,wg)
Verander de statische druk van de ventilatormotor volgens
de statische druk van het externe kanaal.
OPMERKING:
1. Plaats het aansluitende kanaalgewicht niet op de
binnenunit.
2. Gebruik bij het aansluiten van het kanaal een
niet-ontvlambare canvasband om trillen te
voorkomen.
3. Isolatieschuim moet buiten het kanaal worden
gewikkeld om condensaat te voorkomen. Als de
eindgebruiker dat wenst, kan er een onderlaag van
het interne kanaal worden toegevoegd om het
geluid te verminderen.
Stap 4: Pas de richting van de luchtinlaat aan (van de
achterzijde naar de onderzijde)
1. Verwijder het ventilatiepaneel en de flens.
Buig het achterste ventilatiepaneel 90 graden langs de
stippellijn in een aflopend ventilatiepaneel. (sommige
modellen)
2. Wijzig de montageposities van het ventilatiepaneel
en de luchtafvoerflens.
3. Monteer het filtergaas in de flens zoals aangegeven in
de volgende afbeelding.
OPMERKING: Alle cijfers in deze handleiding zijn
alleen bedoeld voor demonstratiedoeleinden. De
airconditioner die u hebt aangeschaft, kan een iets ander
ontwerp hebben, maar wel een vergelijkbare vorm.
Isolatiecabine
